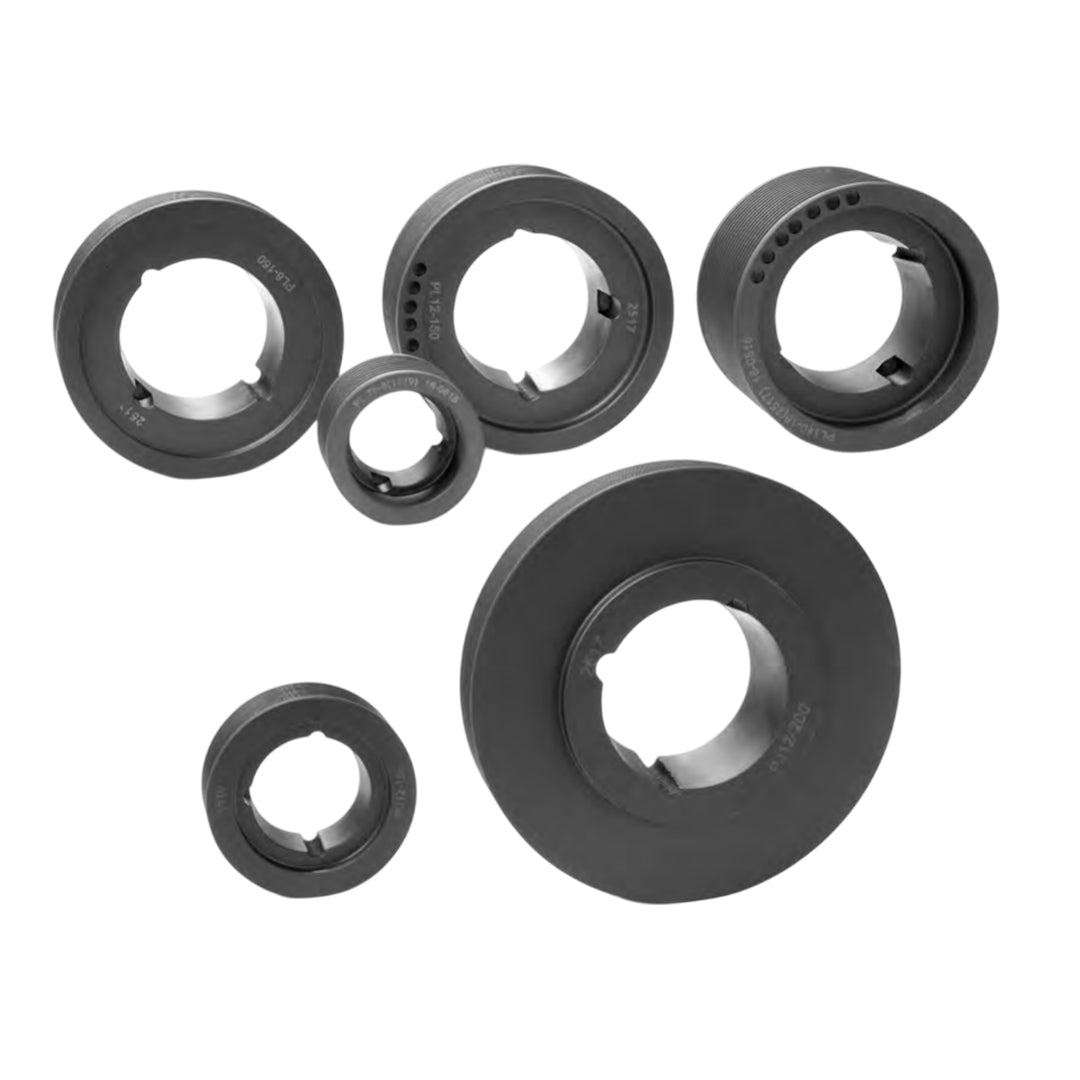

Pulleys มูเล่ย์ MEGADYNE PV Belt Pulleys code 100 PJ 8

มูเล่ย์สายพาน PV (PV BELT PULLEYS) แบรนด์ MEGADYNE เน้นย้ำถึงคุณภาพและความแม่นยำ โดยรอกจะได้รับการเคลือบฟอสเฟตหลังจากผ่านกระบวนการแปรรูปเชิงกล เพื่อให้พื้นผิวมีความทนทานและลดการเสียดสีในการใช้งานที่ยาวนานขึ้น นอกจากนี้ การวัดค่า N ยังมีความเฉพาะเจาะจง โดยใช้ระบุตำแหน่งการขับขี่จริงของลูกบอลหรือแกนในรอก แทนที่จะอ้างอิงจากเส้นผ่านศูนย์กลางระบุ ซึ่งสะท้อนถึงความละเอียดในการกำหนดจุดสัมผัส โปรไฟล์ปลายร่องของรอกยังมีความยืดหยุ่นในการออกแบบ สามารถปรับได้ภายในช่วงค่าสูงสุดและต่ำสุดที่กำหนด แต่ต้องมีรัศมีเปลี่ยนผ่าน (rt) ที่สอดคล้องกับส่วนโค้งขั้นต่ำ 30 องศาและสัมผัสกับผนังด้านข้างของร่องเสมอ ในขณะที่รูปทรงของก้นร่องที่อยู่ต่ำกว่าค่า rb นั้นสามารถเลือกปรับแต่งได้ตามความต้องการเฉพาะทาง

คุณสมบัติ

• คุณภาพตามมาตรฐานสากล: รอกทั้งหมดผลิตขึ้นตามมาตรฐาน ISO 9982 ซึ่งรับประกันคุณภาพและความเข้ากันได้ในระดับสากล
• ความทนทานของวัสดุ: ผลิตจากเหล็กหล่อเกรดสูง (EN-GJL-200 UNI EN 1561) ทำให้มีความแข็งแรงและทนทานต่อการใช้งาน
• การเคลือบผิวเพื่อเพิ่มประสิทธิภาพ: ผ่านกระบวนการเคลือบผิวด้วยฟอสเฟต (Phosphated) หลังจากการกลึง ซึ่งช่วยเพิ่มความต้านทานการสึกหรอและการกัดกร่อน
• การทำงานที่ราบรื่น: รอกทั้งหมดได้รับการปรับสมดุลแบบสถิต (Statically Balanced) เพื่อลดการสั่นสะเทือนและเพิ่มความเสถียรในการทำงาน
• รองรับความเร็วสูง: ออกแบบมาเพื่อรองรับความเร็วรอบนอกของสายพานได้สูงถึง 30 เมตรต่อวินาที

ข้อมูลจำเพาะ

• มาตรฐานการผลิต: ISO 9982
• วัสดุ: เหล็กหล่อ (Cast Iron) เกรด EN-GJL-200 ตามมาตรฐาน UNI EN 1561
• การบำบัดผิว: ฟอสเฟต (Phosphatation)
• การปรับสมดุล: แบบสถิต (Statically Balanced)
• ความเร็วรอบนอกสูงสุด: 30 เมตรต่อวินาที (30 m/s)
• ความคลาดเคลื่อนระยะห่างร่อง (e): ใช้กับระยะห่างระหว่างแกนของร่องที่ต่อเนื่องกัน ผลรวมของค่าเบี่ยงเบนทั้งหมดจากค่าระบุ e สำหรับร่องทั้งหมดในรอกใดๆ จะต้องไม่เกิน ± 0.3
• มุมของร่อง: เส้นศูนย์กลางของร่องทำมุม 90° ± 0.5° กับแกนของรอก

ขนาด

ข้อมูลทางเทคนิค

Descrizione Description Beschreibung Description	Grooves Dientes Rillen Gorges	P	Tipo Type Typ Type	Foro d / Bussola Bush d / Bore Bohrung d / Buchse Alésage d / Douille Agujero d / Casquillo	α MAX	F ±0,1	f	J	K	L	M	N	R	Peso Weight Gewicht Poids Peso Kg
40 PJ 8	8	40	1	12	-	23,0	3,31	-	-	32	-	-	-	0,24
45 PJ 8	8	45	1	12	-	23,0	3,31	-	-	32	-	-	-	0,32
50 PJ 8	8	50	1	12	-	23,0	3,31	-	-	32	-	-	-	0,39
56 PJ 8	8	56	2	1108	28	23,0	3,31	-	-	23	-	-	-	0,40
63 PJ 8	8	63	2	1108	28	23,0	3,31	-	-	23	-	-	-	0,50
71 PJ 8	8	71	2	1108	28	23,0	3,31	-	-	23	-	-	-	0,64
75 PJ 8	8	75	2	1108	28	23,0	3,31	-	-	23	-	-	-	0,72
80 PJ 8	8	80	4	1610	42	23,0	3,31	-	-	26	3	70	-	0,41
85 PJ 8	8	85	4	1610	42	23,0	3,31	-	-	26	3	70	-	0,51
90 PJ 8	8	90	4	1610	42	23,0	3,31	-	-	26	3	70	-	0,62
95 PJ 8	8	95	4	1610	42	23,0	3,31	-	-	26	3	82	-	0,78
100 PJ 8	8	100	4	1610	42	23,0	3,31	-	-	26	3	82	-	0,90
106 PJ 8	8	106	4	1610	42	23,0	3,31	-	-	26	3	82	-	1,05
112 PJ 8	8	112	4	1610	42	23,0	3,31	-	-	26	3	90	-	1,25
118 PJ 8	8	118	4	1610	42	23,0	3,31	-	-	26	3	90	-	1,43
125 PJ 8	8	125	4	1610	42	23,0	3,31	-	-	26	3	90	-	1,64
132 PJ 8	8	132	4	1610	42	23,0	3,31	-	-	26	3	90	-	1,88
140 PJ 8	8	140	4	1610	42	23,0	3,31	-	-	26	3	90	-	1,60
160 PJ 8	8	160	5	2012	50	23,0	3,31	-	4,5	32	4,5	110	-	3,01
180 PJ 8	8	180	5	2012	50	23,0	3,31	-	4,5	32	4,5	110	-	3,92
190 PJ 8	8	190	5	2012	50	23,0	3,31	-	4,5	32	4,5	110	-	4,38
200 PJ 8	8	200	5	2012	50	23,0	3,31	-	4,5	32	4,5	110	-	4,88
212 PJ 8	8	212	5	2012	50	23,0	3,31	-	4,5	32	4,5	110	-	5,49
224 PJ 8	8	224	5	2012	50	23,0	3,31	-	4,5	32	4,5	110	-	6,17
250 PJ 8	8	250	5	2012	50	23,0	3,31	-	4,5	32	4,5	110	-	7,73
280 PJ 8	8	280	8	2012	50	23,0	3,31	260	4,5	32	4,5	110	10	5,72
315 PJ 8	8	315	8	2012	50	23,0	3,31	295	4,5	32	4,5	110	10	6,92

เอกสารข้อมูล

Pulleys มูเล่ย์ MEGADYNE PV Belt Pulleys code 100 PJ 8 Data sheet
