กับดักไอน้ำเป็นวาล์วอัตโนมัติที่ช่วยให้คอนเดนเสท อากาศ และก๊าซที่ไม่ควบแน่นสำหรับระบบไอน้ำในโรงไฟฟ้าหรือโรงงานแปรรูปกับดักไอน้ำเป็นส่วนประกอบที่สำคัญกักเก็บไอน้ำไว้ภายในกระบวนการซึ่งช่วยให้ใช้ความร้อนได้สูงสุดและช่วยเพิ่มประสิทธิภาพการใช้พลังงาน

แบรนด์ Steam Trap ที่นอร์ทพาวเวอร์จัดจำหน่าย

14 products

สตีมแทรป Steam Trap คืออะไร? มีหน้าที่อะไร?

หน้าที่ของกับดักไอน้ำคือ การระบายคอนเดนเสท อากาศ และก๊าซที่ควบแน่นไม่ให้สิ่งอื่นๆ ออกจากระบบไอน้ำในขณะที่ไอน้ำที่เล็ดลอดออกไปจำเป็นในการใช้กับดักไอน้ำการใช้ไอน้ำ Spirax Sarco เป็นแนวหน้าในการปรับปรุงประสิทธิภาพของโรงผลิตไอน้ำกับดักไอน้ำเป็นส่วนสำคัญ ของระบบไอน้ำเป็นการเชื่อมโยงที่สำคัญระหว่างไอน้ำที่ดี และการจัดการคอนเดนเสทโดยกักเก็บไอน้ำไว้ภายในกระบวนการเพื่อให้ใช้ความร้อนได้สูงสุดแต่จะปล่อยคอนเดนเสทและก๊าซที่ควบแน่นไม่ได้ในเวลาที่เหมาะสมแรงดันที่กับดักไอน้ำ

สามารถทำงานได้ตั้งแต่สุญญากาศจนถึงมากกว่าร้อยบาร์เพื่อให้เหมาะกับเงื่อนไขที่หลากหลายมีหลายประเภทแต่ละประเภทมีข้อดี และข้อเสียของตัวเองมีประสิทธิภาพสูงสุดคุณลักษณะตรงกับลักษณะการใช้งานมีความจำเป็นต้องเลือกกับดักที่ถูกต้องเพื่อทำหน้าที่ที่กำหนดภายใต้เงื่อนไขที่กำหนดเงื่อนไขเหล่านี้คืออะไรอาจเกี่ยวข้องกับการเปลี่ยนแปลงของความดันในการทำงานภาระความร้อนหรือความดัน คอนเดนเสทกับดักไอน้ำอาจมีอุณหภูมิสูงจะเห็นได้ชัดว่ากับดักไอน้ำประเภทเดียวอาจไม่ใช่ตัวเลือกที่ถูกต้องสำหรับทุกการใช้งาน

Steam Trap มีกี่ประเภท ?

ประเภท ลักษณะพิเศษ

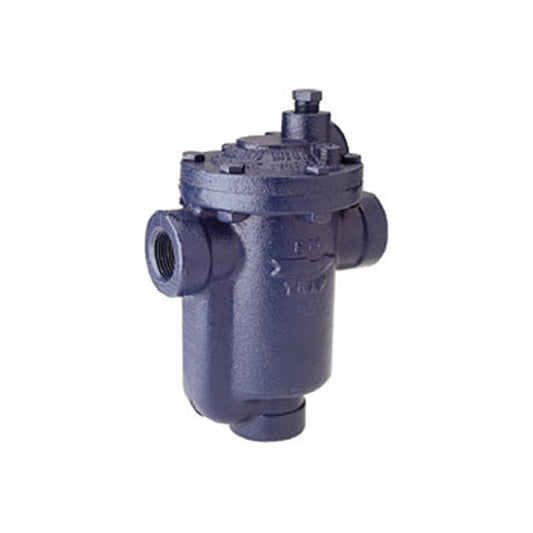

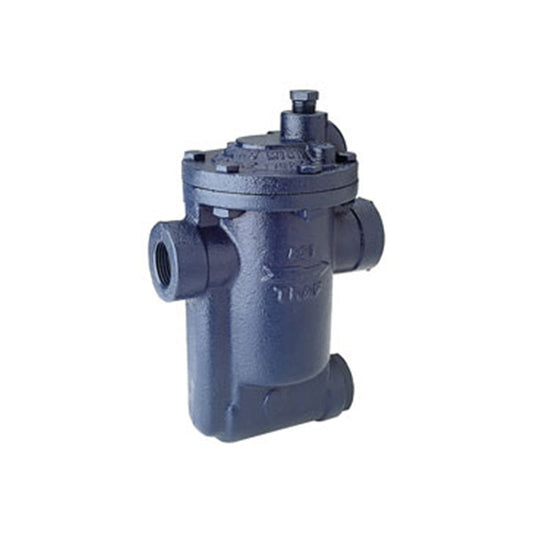

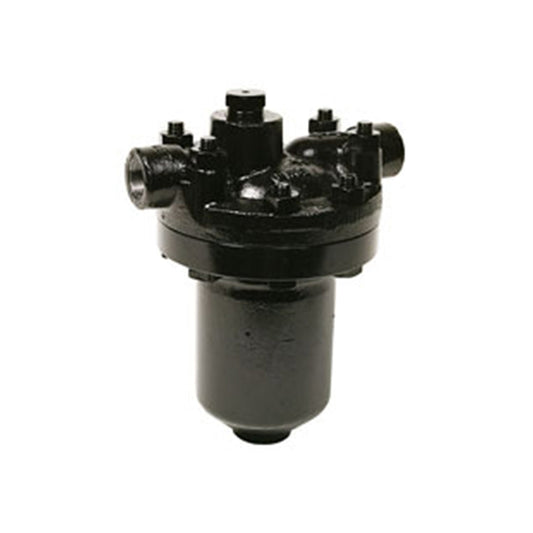

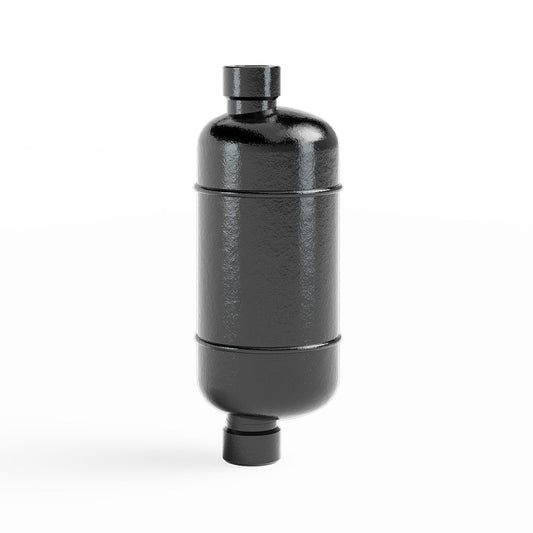

กับดักไอน้ำเชิงกล

ลักษณะที่สำคัญที่สุดของกับดักไอน้ำเชิงกลคือ การทำงานตามความแตกต่างของความหนาแน่นของไอน้ำและคอนเดนเสทซึ่งทำให้คอนเดนเสทไหลได้น้ำหนักของลูกลอยซึ่งทำหน้าที่ผ่านคันโยกทำให้วาล์วปิดเมื่อไม่มีกับดัก

เมื่อคอนเดนเสทเข้าสู่กับดักมันจะยกลูกลอยขึ้นและเปิดวาล์วเพื่อเอาชนะแรงดันที่กระทำกับมันหากไม่มีภาระคอนเดนเทสคงที่ลูกลอยจะตั้ง ค่าให้ปล่อยอย่าง ต่อเนื่องระดับคอนเดนเสทในตัวเครื่องอยู่เหนือวาล์วเสมอ

สร้างการซีลน้ำที่สมบูรณ์แบบกับดักลูกลอยแบบปิดสามารถระบายอากาศออกผ่านชุดระบายอากาศที่มีอุณหภูมิซึ่งติดตั้งอยู่ภายในตัวเครื่อง

Steam Trap Type กับดักไอน้ำเชิงกล

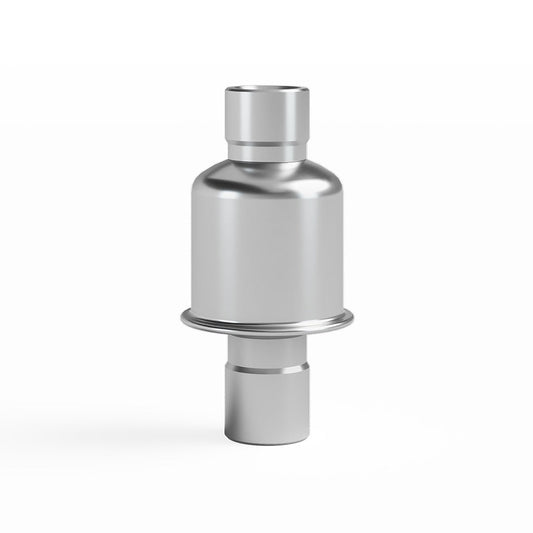

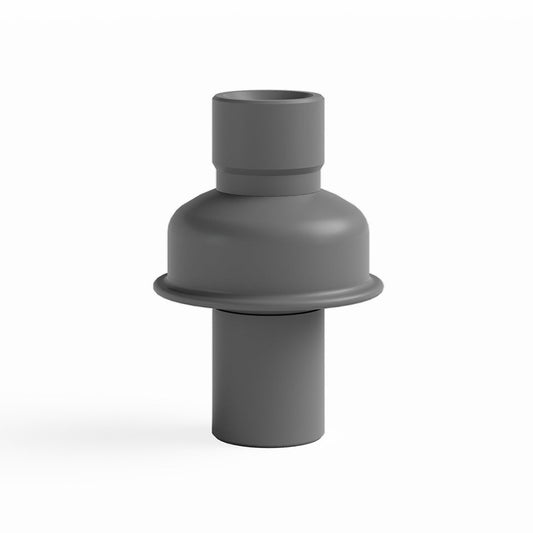

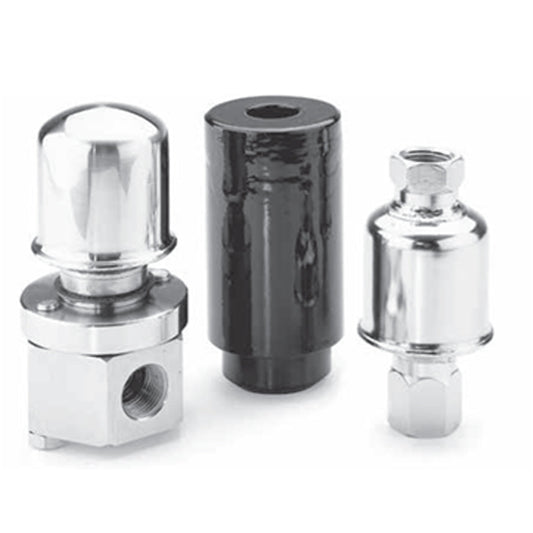

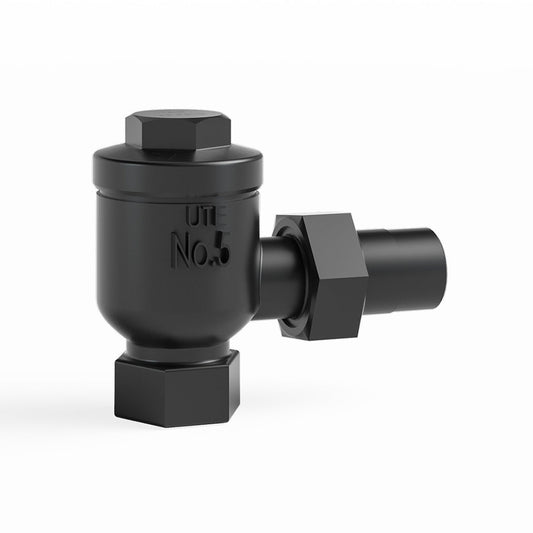

Steam trap แบบลูกลอย หรือกับดักไอน้ำอุณหภูมิ

ลักษณะทั่วไปของกับดักไอน้ำแบบเทอร์โมสแตติกคือ การทำงานตามความแตกต่างของอุณหภูมิของไอน้ำและคอนเดนเสท

เมื่อคอนเดนเสทเย็นตัว ของเหลวจะควบแน่นลดความดันภายในของเมมเบรน ผลต่างของแรงดันที่ได้จะสนับสนุนแรงดันภายนอกที่กระทำต่อเมมเบรนเพื่อดึงกลับ และเปิดออริฟิซ ปล่อยให้คอนเดนเสทระบายออก

Steam Trap Type กับดักไอน้ำอุณหภูมิ

กับดักไอน้ำแบบเทอร์โมไดนามิกส์

กับดักไอน้ำตามอุณหพลศาสตร์ทำงานเป็นระยะตามความแตกต่างของความดันไดนามิกของไอน้ำและคอนเดนเสท และปล่อยคอนเดนเสทที่อุณหภูมิไอน้ำเท่ากัน

ไอน้ำที่เข้าสู่กับดักจะขยายตัวทันทีเมื่อไปถึงด้านหลังของแผ่นดิสก์ความเร็วการไหลที่สูงส่งผลให้ความดันใต้ดิสก์ลดลงไอน้ำที่อยู่เหนือจานรับแรงกดสูง และสมดุล

แรงดันนี้จะบังคับให้จานกดลงบนที่นั่งเพื่อปิดปากหรืออีกนัยหนึ่งเพื่อดักจับไอน้ำเมื่อคอนเดนเสทปรากฏขึ้นที่ช่องดักใต้และเหนือแผ่นดิสก์ แรงกดเหนือแผ่นดิสก์จะหายไปและปล่อยให้คอนเดนเสทระบายออก

Steam Trap Type กับดักไอน้ำแบบเทอร์โมไดนามิกส์

Steam Trap ราคาเท่าไร?

Steam Trap Spirax Sarco

Model Material Maximum Operating Pressure Connection ราคา
DN15
1/2 นิ้ว
DN20
1/4 นิ้ว
DN25
1 นิ้ว
SG Iron Pressure 14 bar g. Screwed
FT14
26,589.24 - 39,652.5
ENP Coated
SG Iron Cover and Stainless Steel Body
Pressure 14.6 bar g. Screwed
FTGS14
26,589.24 - -

Steam Trap Yoshitake

Model Connection Material ราคา
Body Valve Valve Seat 15A (1/2 นิ้ว) 20A (3/4 นิ้ว) 25A (1 นิ้ว)
TB-20
JIS RC Screwed
Ductile Cast Iron Stainless Steel
(heat treated)
Stainless Steel
(heat treated)
9,386 9,386 9,802
TB-20F
JIS 20K FF flanged
Ductile Cast Iron Stainless Steel
(heat treated)
Stainless Steel
(heat treated)
11,271 11,271 11,804

Model Connection Material ราคา
Body Valve 25A (1 นิ้ว) 15A (1/2 นิ้ว) 20A (3/4 นิ้ว)
TDS
JIS Rc,NPT,
BSPT screwed
Stainless Steel (SCS2A) Stainless Steel
(Special heat treatment)
5,408 4,966 5,148
TD-10NA
JIS Rc screwed
Ductile cast iron Stainless Steel
(Special heat treatment)
5,200 4,823 -
TD-30NA
JIS 10K FF flanged
Ductile cast iron Stainless Steel
(Special heat treatment)
7,501 6,513 6,227

*ราคาและรุ่นประเภท Steam Trap ตามตารางเป็นเพียงเบื้องต้น สามารถ ทักสอบถามราคาและรุ่น ประเภท Steam Trap อื่นๆ ได้ที่แอดมินนะคะ*
