สายพานอุตสาหกรรม (Industrial Belts) คืออะไร? เลือกใช้อย่างไรให้ตอบโจทย์การทำงาน
สายพานอุตสาหกรรม เป็นอุปกรณ์สำคัญในการถ่ายทอดกำลังจากมอเตอร์ไปยังเครื่องจักรกลต่างๆ การเลือกสายพานที่ได้มาตรฐานและตรงกับประเภทการใช้งาน จะช่วยลดการสูญเสียพลังงาน ยืดอายุการใช้งานของเครื่องจักร และลดต้นทุนในการบำรุงรักษา
สายพานอุตสาหกรรมมีกี่ประเภท? และวิธีแยกความแตกต่าง
เพื่อให้เครื่องจักรทำงานได้อย่างมีประสิทธิภาพสูงสุด เราสามารถแบ่งประเภทของสายพานหลักๆ ที่นิยมใช้ในโรงงานอุตสาหกรรมออกเป็น 3 ประเภท ดังนี้

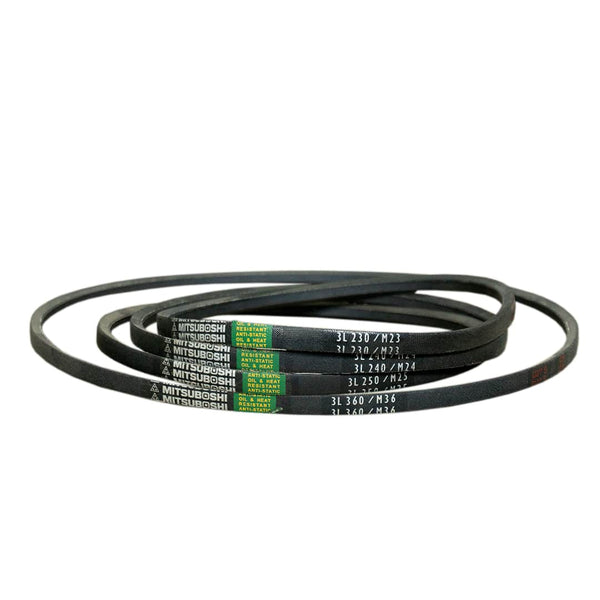

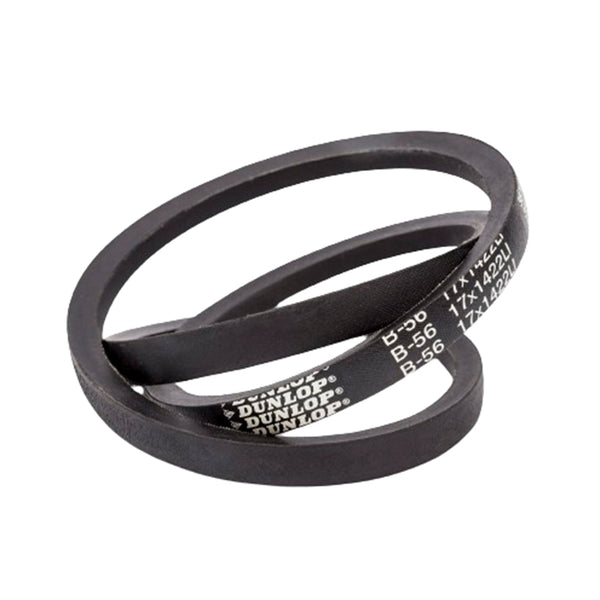

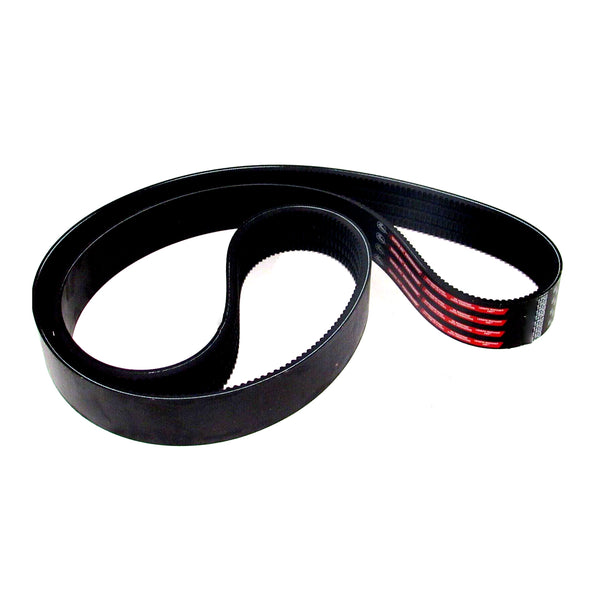

1) สายพานร่องวี (V-Belts)
- ลักษณะ หน้าตัดเป็นรูปตัววี (V) ช่วยให้สายพานแนบสนิทกับร่องของมู่เลย์ เพิ่มพื้นที่สัมผัสและการยึดเกาะ
- จุดเด่น ส่งกำลังได้ดีมาก ทนทานต่อแรงกระชาก และหาอะไหล่เปลี่ยนได้ง่าย แบรนด์ชั้นนำในตลาดอย่าง Bando จะมีการออกแบบโครงสร้างที่ทนความร้อนและลดการยืดตัวของสายพานได้ดีเยี่ยม
- การใช้งาน เหมาะสำหรับเครื่องจักรทั่วไป ปั๊มน้ำ พัดลมอุตสาหกรรม และเครื่องอัดอากาศ

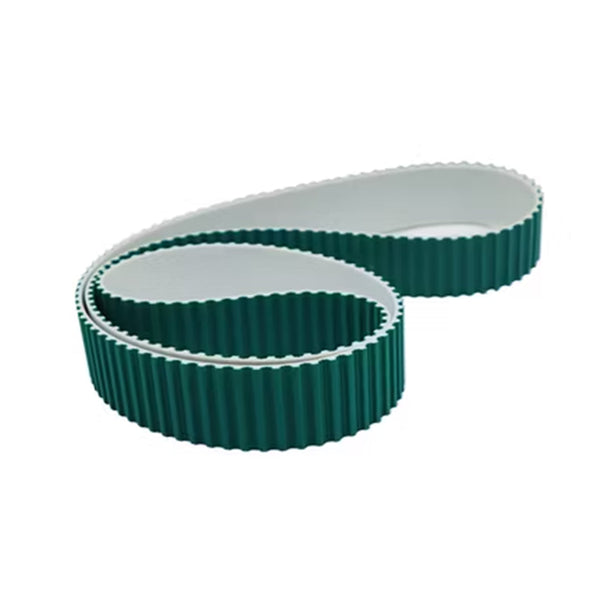

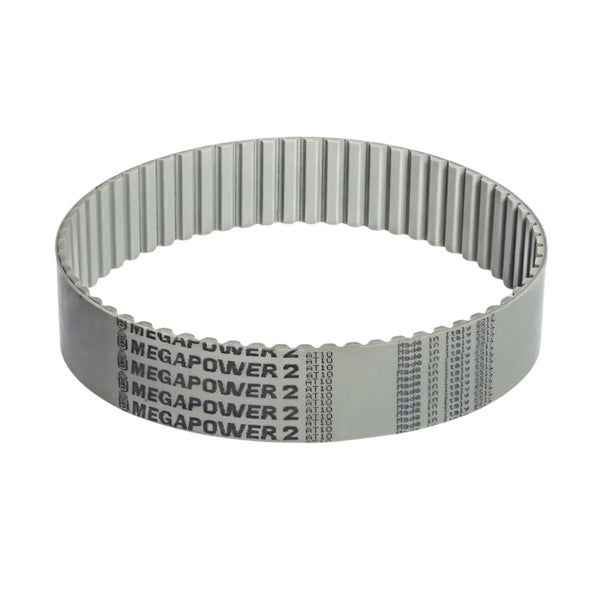

2) สายพานไทม์มิ่ง (Timing Belt / สายพานราวลิ้น)
- ลักษณะ ด้านในของสายพานจะมีลักษณะเป็นฟันเฟือง (Teeth) ทำงานร่วมกับมู่เลย์ที่มีฟันเฟืองขนาดพอดีกัน
- จุดเด่น ไม่มีการลื่นไถล (No Slip) การถ่ายทอดกำลังและรอบความเร็วมีความแม่นยำสูงมาก ไม่ต้องใช้แรงดึงสูงในการติดตั้ง
- การใช้งาน เหมาะสำหรับงานที่ต้องการความแม่นยำของตำแหน่งและรอบหมุน เช่น เครื่องพิมพ์ เครื่องบรรจุภัณฑ์ และกลไกหุ่นยนต์
3) สายพานแบน (Flat Belt)
- ลักษณะ มีลักษณะแบนเรียบตลอดทั้งเส้น มีความบางและน้ำหนักเบา
- จุดเด่น มีความยืดหยุ่นสูง สามารถโค้งงอไปตามมู่เลย์ที่มีขนาดเล็กได้ดี และรองรับการทำงานที่ความเร็วรอบสูง (High Speed) โดยมีเสียงรบกวนต่ำ
- การใช้งาน เหมาะสำหรับเครื่องจักรงานไม้ งานสิ่งทอ หรือระบบสายพานลำเลียงน้ำหนักเบา
สรุปตารางเปรียบเทียบความแตกต่างของสายพานแต่ละประเภท
| คุณสมบัติ / ประเภท | สายพานร่องวี (V-Belt) | สายพานไทม์มิ่ง (Timing Belt) | สายพานแบน (Flat Belt) |
|---|---|---|---|
ลักษณะหน้าตัด |
รูปตัววี (V) |
มีฟันเฟือง |
แบนเรียบ |
ความแม่นยำของรอบำ |
ปานกลาง (อาจมีการลื่นไถลเล็กน้อย) |
สูงมาก (ไม่มีการลื่นไถล) |
ปานกลาง |
การรองรับความเร็วรอบ |
ปานกลาง ถึง สูง |
ปานกลาง |
สูงมาก |
จุดเด่นสำคัญ |
รับโหลดหนักและแรงกระชากได้ดี |
กำหนดตำแหน่งและรอบได้แม่นยำ |
โค้งงอกับมู่เลย์ขนาดเล็กได้ดี เสียงเงียบ |
ตัวอย่างการใช้งาน |
ปั๊มลม, พัดลมอุตสาหกรรม, เครื่องจักรกลหนัก |
เครื่องจักร CNC, เครื่องพิมพ์, งานออโตเมชั่น |
เครื่องทอผ้า, งานลำเลียงเบา |
สายพานร่องวี (V-Belt) vs สายพานไทม์มิ่ง (Timing Belt) เลือกใช้อย่างไรให้เหมาะกับเครื่องจักร?
การเลือกสายพานให้เหมาะกับเครื่องจักรส่งผลโดยตรงต่อประสิทธิภาพการทำงาน อัตราการประหยัดพลังงาน และอายุการใช้งานของระบบขับเคลื่อนทั้งหมด หลักการสำคัญในการพิจารณาเลือกใช้ระหว่าง สายพานร่องวี (V-Belt) และ สายพานไทม์มิ่ง (Timing Belt) จะขึ้นอยู่กับ "ความต้องการความแม่นยำของรอบหมุน" และ "ลักษณะของโหลด" เป็นหลัก
สายพานร่องวี (V-Belt)
- หลักการทำงาน: อาศัยแรงเสียดทานระหว่างผิวด้านข้างของสายพานรูปสี่เหลี่ยมคางหมูกับร่องของมู่เลย์ (Pulley) ในการถ่ายทอดกำลัง
- จุดเด่น: มีระบบเซฟตี้ในตัว (Slip Feature) เมื่อเครื่องจักรเกิดการติดขัด หรือมีแรงกระชากอย่างรุนแรง (Overload) สายพานร่องวีจะเกิดการลื่นไถล (Slip) ช่วยป้องกันไม่ให้มอเตอร์ไหม้หรือเพลาเครื่องจักรบิดหักเสียหาย รับโหลดหนักและแรงกระชากได้ดี เหมาะสำหรับงานหนักที่มีแรงกระแทกเป็นช่วงๆ การบำรุงรักษาต่ำ หาอะไหล่ง่าย ราคาประหยัด แบรนด์มาตรฐานอุตสาหกรรมชั้นนำในตลาดอย่าง Bando จะมีโครงสร้างที่ทนต่อความร้อน น้ำมัน และลดอัตราการยืดตัวได้ดีเยี่ยม ทำให้ไม่ต้องตั้งความตึงบ่อย
- ข้อจำกัด: มีการสูญเสียกำลังจากการลื่นไถลเล็กน้อย (Efficiency ประมาณ 85-95%) และไม่สามารถควบคุมตำแหน่งรอบหมุนที่แม่นยำได้
- เหมาะสำหรับ: ปั๊มน้ำ, ปั๊มลม (Air Compressor), พัดลมอุตสาหกรรม, เครื่องบดหิน หรือเครื่องจักรกลหนักทั่วไป
สายพานไทม์มิ่ง (Timing Belt)
- หลักการทำงาน: อาศัยฟันของสายพานขบเข้ากับร่องฟันของมู่เลย์อย่างพอดี เหมือนการทำงานของระบบเฟือง
- จุดเด่น: ไม่มีการลื่นไถล (No Slip) การส่งกำลังมีความแม่นยำ 100% (Synchronous Drive) รอบหมุนของตัวขับและตัวตามจะตรงกันตลอดเวลา ไม่มีความเร็วตก ประสิทธิภาพการส่งกำลังสูง ประหยัดพลังงานมากกว่าเนื่องจากไม่มีการสูญเสียแรงไปกับการสลิป (Efficiency สูงถึง 98%) ไม่ต้องตึงสายพานบ่อย โครงสร้างภายในมักขึงด้วยเส้นใยไฟเบอร์กลาสหรือเส้นลวดเหล็ก ทำให้สายพานไม่ยืดตัวง่าย
- ข้อจำกัด: หากเครื่องจักรเกิดการติดขัดหรือ Overload ฟันของสายพานอาจจะรูด ขาด หรือทำให้เพลาและมอเตอร์เสียหายได้ทันทีเนื่องจากไม่มีการสลิปตัวช่วยลดแรง
- เหมาะสำหรับ: เครื่องจักร CNC, ไลน์บรรจุภัณฑ์ (Packaging Machines), กลไกหุ่นยนต์อัตโนมัติ, อุปกรณ์ที่ต้องล็อกตำแหน่ง (Positioning), หรือระบบเพลาลูกเบี้ยว
สรุปเกณฑ์การพิจารณาเลือกใช้งาน (Decision Checklist)
1. ต้องการการล็อกตำแหน่งรอบหมุนที่แน่นอนหรือไม่?
- ถ้า ต้องการ (เช่น เพลาสองตัวต้องหมุนสัมพันธ์กันเป๊ะๆ ห้ามคลาดเคลื่อน) ➡️ เลือก Timing Belt
- ถ้า ไม่ต้องการ (หมุนส่งกำลังทั่วไป รอบเคลื่อนได้เล็กน้อยไม่มีผลเสีย) ➡️ เลือก V-Belt
2. มีโอกาสเกิดการติดขัด หรือแรงกระชาก (Shock Load) บ่อยไหม?
- ถ้า มีบ่อย (ต้องการการสลิปเพื่อเซฟมอเตอร์และเครื่องจักร) ➡️ เลือก V-Belt
- ถ้า โหลดนิ่ง สม่ำเสมอ ไม่มีการติดขัด ➡️ เลือก Timing Belt
3. พื้นที่ติดตั้งและขนาดมู่เลย์เป็นอย่างไร?

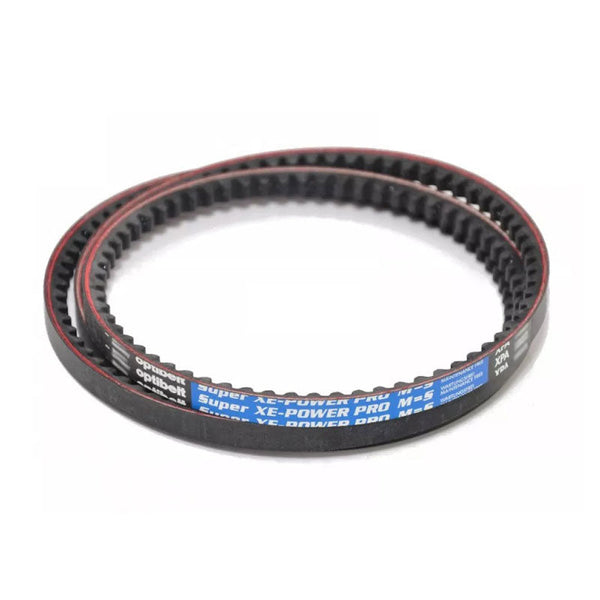

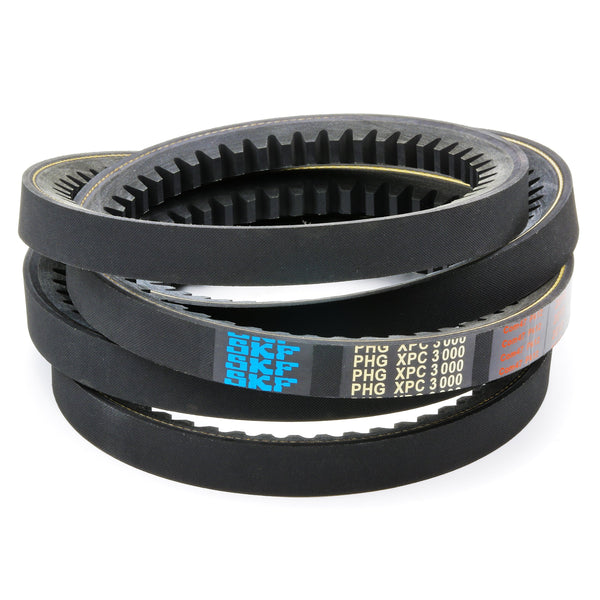

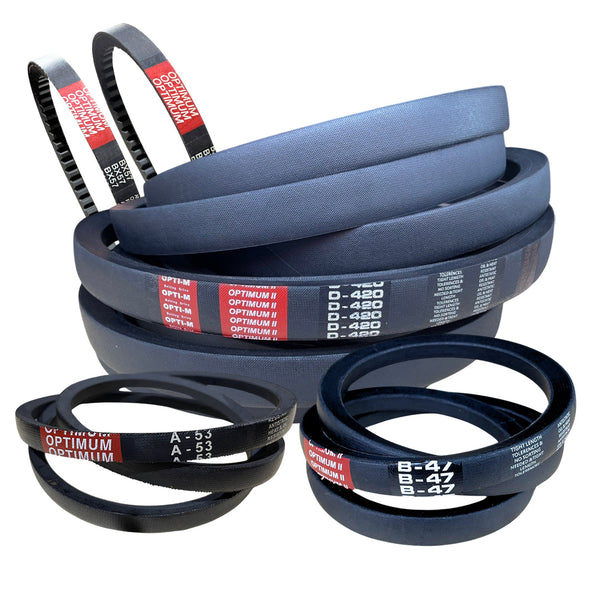

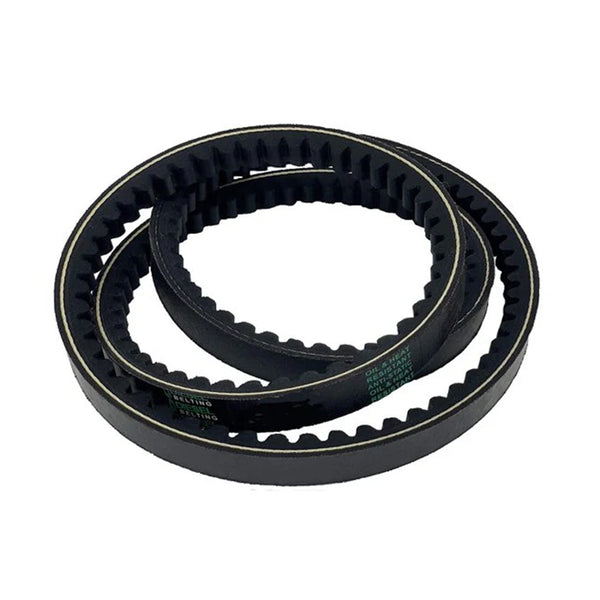

- หากมู่เลย์มีขนาดเล็กมากแต่ต้องการแรงบิดสูง การเลือกสายพานร่องวีแบบปกติอาจทำให้สายพานแตกหักง่าย ควรพิจารณาเลือกใช้ สายพานร่องวีแบบร่องฟัน (Cogged V-Belt เช่น AX, BX) หรือเปลี่ยนไปใช้ Timing Belt แทน เพื่อการโค้งงอที่ดีขึ้น
วัสดุของสายพานต่างกันอย่างไร? (ยางธรรมชาติ, PU, Kevlar) และผลต่อการใช้งาน
วัสดุที่ใช้ในการผลิตสายพานอุตสาหกรรมเป็นปัจจัยหลักที่กำหนดประสิทธิภาพ การทนทานต่อสภาพแวดล้อม และอายุการใช้งานของสายพานในเครื่องจักรแต่ละประเภท การเลือกวัสดุที่ไม่เหมาะสมกับหน้างานอาจทำให้สายพานขาด ท่อสายพานเปื่อย หรือเกิดการลื่นไถลส่งผลให้กำลังตกได้
1. สายพานกลุ่มยาง (Rubber Belts - มักเป็นยางสังเคราะห์ เช่น Chloroprene CR หรือ NBR)
เป็นวัสดุมาตรฐานที่นิยมใช้กันมากที่สุดสำหรับสายพานร่องวี (V-Belt) และสายพานส่งกำลังทั่วไป
- คุณสมบัติเด่น มีความยืดหยุ่นตัวสูงมาก (High Flexibility) ให้แรงเสียดทานและการยึดเกาะกับมู่เลย์ที่ดีเยี่ยม ทนต่อแรงบิดและแรงกระชาก (Shock Load) ได้ดี โครงสร้างแบรนด์มาตรฐานชั้นนำอย่าง Bando มักมีการผสมสูตรยางพิเศษที่ช่วยเพิ่มการทนความร้อนสะสมจากการเสียดสี
- ผลต่อการใช้งาน เหมาะสำหรับเครื่องจักรทั่วไป ปั๊มลม พัดลม หรือเครื่องจักรกลหนักในโรงงาน
- ข้อจำกัด ไม่ทนต่อน้ำมันเข้มข้น สารเคมีรุนแรง และอาจเกิดฝุ่นผงสีดำจากการสึกหรอ จึงไม่เหมาะกับห้องคลีนรูมหรืออุตสาหกรรมอาหาร
2. สายพานโพลียูรีเทน (Polyurethane / PU Belts)
มักนิยมนำมาทำเป็นสายพานไทม์มิ่ง (Timing Belt) หรือสายพานลำเลียงในอุตสาหกรรมเฉพาะทาง
- คุณสมบัติเด่น ทนทานต่อการสึกกร่อนและการขัดถู (Abrasion Resistance) ดีกว่ายางหลายเท่า ทนต่อน้ำมัน จาระบี และสารเคมีได้ดีเยี่ยม เนื้อวัสดุมีความสะอาด ไม่แตกเป็นฝุ่นผง มักเสริมความแข็งแรงภายในด้วยเส้นลวดเหล็ก (Steel Cord) เพื่อป้องกันการยืดตัว
- ผลต่อการใช้งาน เหมาะอย่างยิ่งสำหรับระบบอัตโนมัติ (Automation) เครื่องจักร CNC อุตสาหกรรมยา อุตสาหกรรมอาหาร (รุ่น Food Grade) และหน้างานที่มีน้ำมันหล่อเย็นหรือสารเคมีชะล้าง
- ข้อจำกัด ทนความร้อนสะสมได้ต่ำกว่ายาง (หากอุณหภูมิสูงเกิน 80°C เนื้อ PU จะเริ่มนิ่มและสูญเสียโครงสร้าง) และรับแรงกระชากได้น้อยกว่ายาง
3. สายพานเสริมเส้นใยเคฟลาร์ / อารามิด (Kevlar / Aramid Cord Belts)
เคฟลาร์มักไม่ได้ใช้เป็นเนื้อสายพานทั้งหมด แต่จะใช้เป็น เส้นใยรับแรง (Tensile Cord) อยู่แกนกลางของสายพานยางหรือสายพานสังเคราะห์เกรดพรีเมียม เพื่อทดแทนเส้นใยโพลีเอสเตอร์ทั่วไป
- คุณสมบัติเด่น มีความแข็งแรงทนทานต่อแรงดึงสูงมาก (Extreme Tensile Strength) อัตราการยืดตัวแทบจะเป็นศูนย์ (Zero Stretch) และทนต่อแรงกระแทกกระชากซ้ำๆ ได้สูงสุดโดยที่แกนสายพานไม่ขาด
- ผลต่อการใช้งาน เหมาะสำหรับเครื่องจักรที่ต้องการส่งกำลังแรงม้าสูงมากๆ งานหนักระดับ Heavy-Duty เครื่องจักรอุตสาหกรรมเกษตรขนาดใหญ่ (เช่น เครื่องเกี่ยวนวดข้าว) หรือเครื่องจักรที่มีพื้นที่จำกัดแต่ต้องรับโหลดมหาศาล
- ข้อจำกัด สายพานมีความแข็งตึงสูง ขาดความยืดหยุ่นในตัว หากมู่เลย์มีขนาดเล็กเกินไปจะทำให้สายพานชำรุดง่าย และมีต้นทุนราคาสูงที่สุด
ตารางเปรียบเทียบคุณสมบัติของวัสดุ
| คุณสมบัติ | สายพานยาง (Rubber) | สายพานโพลียูรีเทน (PU) | สายพานแกนเคฟลาร์ (Kevlar) |
|---|---|---|---|
การทนแรงดึง / โหลดหนัก |
ปานกลาง |
สูง (เมื่อเสริมลวด) |
สูงมากที่สุด |
ความยืดหยุ่น / การซับแรงกระชาก |
ดีเยี่ยม |
ปานกลาง |
ต่ำ (สายพานจะตึงมาก) |
การทนต่อน้ำมันและสารเคมี |
ต่ำ (ไม่ควรโดนน้ำมันโดยตรง) |
ดีเยี่ยม |
ขึ้นอยู่กับเนื้อยางหุ้มภายนอก |
การเกิดฝุ่น / ความสะอาด |
มีฝุ่นผงสีดำ |
สะอาด ไม่มีฝุ่นำ |
มีฝุ่นผง (ถ้าหุ้มด้วยยาง) |
ช่วงอุณหภูมิที่เหมาะสม |
ประมาณ -30°C ถึง 90°C |
ประมาณ -30°C ถึง 80°C |
ทนความร้อนสูงได้ดีมาก |
วิธีดูแลรักษาและ 4 สัญญาณเตือน: เมื่อไหร่ที่ควรเปลี่ยนสายพานอุตสาหกรรมเส้นใหม่?
แม้ว่าสายพานอุตสาหกรรมจะถูกออกแบบมาให้ทนทานต่อการใช้งานหนัก แต่เมื่อผ่านการทำงานอย่างต่อเนื่องย่อมเกิดการเสื่อมสภาพตามกาลเวลา การหมั่นตรวจสอบและบำรุงรักษาอย่างถูกวิธี จะช่วยป้องกันปัญหาเครื่องจักรหยุดทำงานกะทันหัน (Unplanned Downtime) ซึ่งสร้างความเสียหายต่อกระบวนการผลิตได้
สัญญาณเตือนที่บ่งบอกว่าถึงเวลาเปลี่ยนสายพาน
- เกิดรอยแตกลายงา (Cracks) มักพบที่ฐานหรือหลังสายพาน เกิดจากความร้อนสะสมหรือการใช้งานในอุณหภูมิที่สูงเกินไป หากปล่อยไว้อาจทำให้สายพานขาดกะทันหัน
- มีเสียงดังผิดปกติ (Squealing Noise) เสียงแหลมดังขณะสตาร์ทหรือระหว่างเดินเครื่อง มักเกิดจากสายพานหย่อนเกินไป ทำให้เกิดการลื่นไถล (Slip) กับตัวมู่เลย์
- ขอบสายพานหลุดลุ่ยหรือสึกหรอไม่เท่ากัน (Frayed / Uneven Wear) เป็นสัญญาณว่ามู่เลย์อาจไม่ได้ศูนย์ (Misalignment) หรือมีสิ่งแปลกปลอมเข้าไปเสียดสีในร่องมู่เลย์
- เนื้อสายพานแข็งกระด้าง (Hardening) เมื่อเนื้อยางสูญเสียความยืดหยุ่น จะทำให้การยึดเกาะลดลง ส่งผลให้ประสิทธิภาพการถ่ายทอดกำลังของเครื่องจักรตกลงตามไปด้วย
เคล็ดลับยืดอายุการใช้งานให้ยาวนานขึ้น
- ตั้งความตึงให้เหมาะสม สายพานที่ตึงเกินไปจะทำให้ลูกปืนมอเตอร์แตกเร็ว ส่วนสายพานที่หย่อนเกินไปจะเกิดการลื่นไถลและไหม้
- ตรวจสอบศูนย์ของมู่เลย์ (Alignment) ร่องมู่เลย์ทั้งตัวขับและตัวตามต้องอยู่ในระนาบเดียวกันเสมอ
- เลือกใช้สายพานคุณภาพสูง การลงทุนกับแบรนด์ที่ได้มาตรฐานระดับสากลอย่าง Bando ซึ่งมีเทคโนโลยีการผลิตโครงสร้างที่ทนความร้อนและลดการยืดตัว จะช่วยลดความถี่ในการเปลี่ยนอะไหล่และคุ้มค่าในระยะยาวมากกว่า
