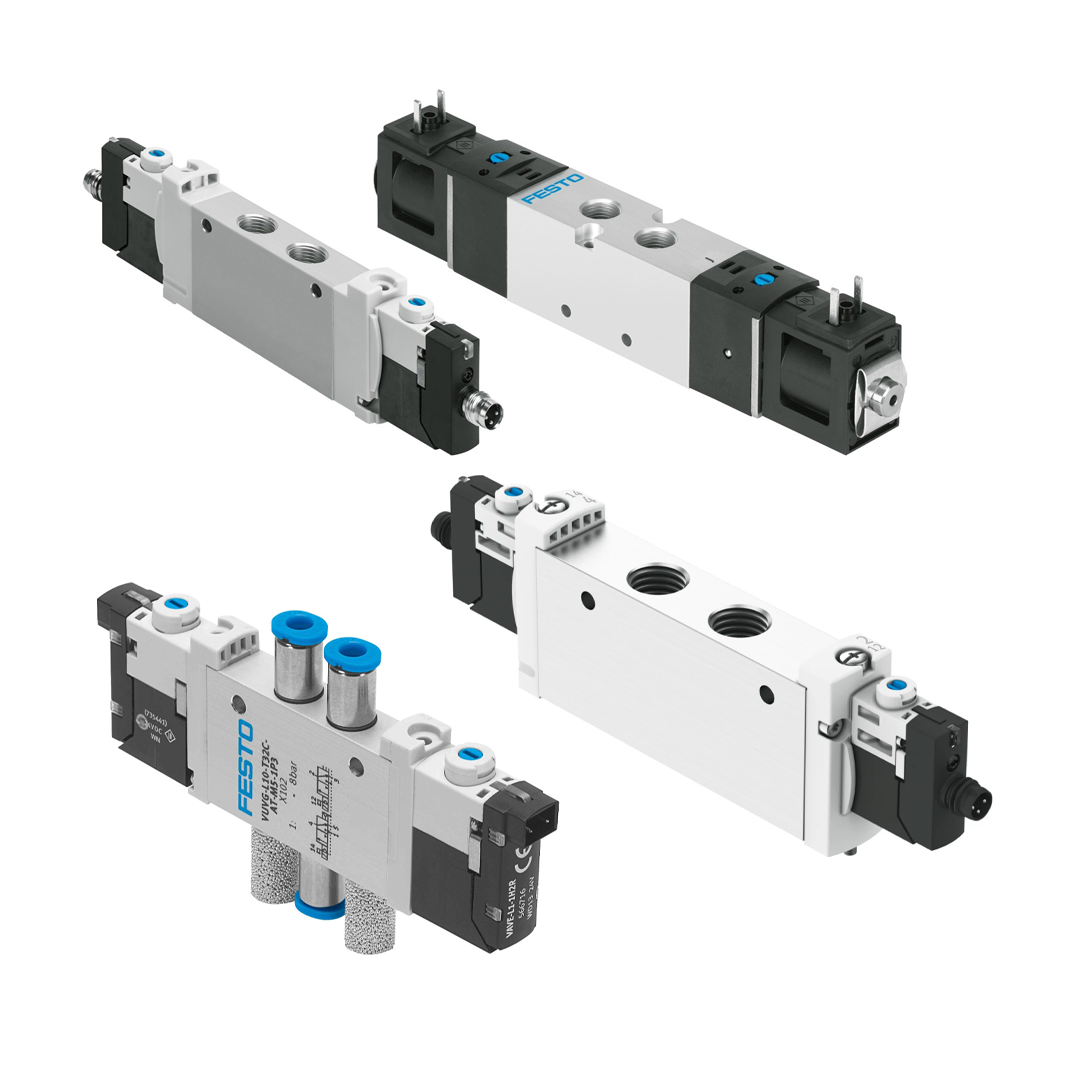

โซลินอยด์วาล์ว FESTO VSVA-B-T32U-AH-A1-1R5L
โซลินอยด์วาล์ว FESTO VSVA-B-T32U-AH-A1-1R5L
FESTO
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
14,450.27 ฿
Regular price
20,952.88 ฿
Sale price
14,450.27 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด โซลินอยด์วาล์ว FESTO VSVA-B-T32U-AH-A1-1R5L
โซลินอยด์วาล์วของ Festo เป็นอุปกรณ์ควบคุมการไหลของของเหลวหรือก๊าซในระบบนิวเมติกส์ โดยใช้สัญญาณไฟฟ้าในการเปิดหรือปิดวาล์ว ซึ่งช่วยในการควบคุมการทำงานของกระบวนการต่าง ๆ ได้อย่างแม่นยำและรวดเร็ว
คุณสมบัติ
คุณสมบัติ
โซลินอยด์วาล์วของ Festo เป็นอุปกรณ์ควบคุมการไหลของลมในระบบนิวแมติกส์ที่มีความน่าเชื่อถือและประสิทธิภาพสูง การเลือกใช้โซลินอยด์วาล์วที่เหมาะสมจะช่วยเพิ่มประสิทธิภาพและความปลอดภัยในระบบงานได้
คุณสมบัติหลักของโซลินอยด์วาล์ว Festo
- การออกแบบที่กะทัดรัดและยืดหยุ่น: โซลินอยด์วาล์วของ Festo มีการออกแบบที่กะทัดรัด ทำให้ประหยัดพื้นที่ในการติดตั้ง และสามารถปรับใช้ได้หลากหลายตามความต้องการของงาน
- ความหลากหลายของฟังก์ชันวาล์ว: Festo มีโซลินอยด์วาล์วที่รองรับฟังก์ชันต่าง ๆ เช่น 2/2 ทาง, 3/2 ทาง, 5/2 ทาง และ 5/3 ทาง ซึ่งสามารถเลือกใช้ตามความเหมาะสมของระบบ
- วัสดุคุณภาพสูง: โซลินอยด์วาล์วผลิตจากวัสดุที่มีคุณภาพ เช่น ทองเหลืองและสแตนเลสสตีล ซึ่งมีความทนทานต่อการสึกหรอและการกัดกร่อน ทำให้อายุการใช้งานยาวนาน
- การตอบสนองที่รวดเร็วและแม่นยำ: โซลินอยด์วาล์วของ Festo มีการตอบสนองที่รวดเร็วและแม่นยำ ช่วยให้การควบคุมการไหลของของไหลเป็นไปอย่างมีประสิทธิภาพ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Specifications | |
| Manufacturer Series | VSVA-B-T32U-AH-A1-1R5L |
| Function | 2x3/2 Open, Monostable |
| Actuation Type | Electrical |
| Model Number p | 534553 |
| Technical Data | |
| Valve function | 2x3/2, open, monostable |
| Actuation type | Electrical |
| Widtd | 26 mm |
| Standard nominal flow rate | 900 l/min |
| Pneumatic working port | Sub-base, size 26 mm according to ISO 15407-1 |
| Operating voltage | 24V DC |
| Operating pressure | 0.3 MPa ... 0.8 MPa |
| Operating pressure | 3 bar ... 8 bar |
| Structural design | Piston gate valve |
| Reset metdod | Pneumatic spring |
| Certification | RCM compliance mark / c UL us - Recognized (OL) |
| CE marking (see declaration of conformity) | As per EU EMC directive |
| UKCA marking (see declaration of conformity) | To UK instructions for EMC / To UK RoHS instructions |
| Degree of protection | IP65 / NEMA 4 |
| Nominal widtd | 9 mm |
| Widtd dimension | 27 mm |
| Exhaust air function | Witd flow control option / Via tdrottle plate / Via individual sub-base |
| Sealing principle | Soft |
| Mounting position | Any |
| Conforms to standard | ISO 15407-1 |
| Manual override | Non-detenting |
| Type of control | Pilot-controlled |
| Pilot air supply port | Internal |
| Flow direction | Non-reversible |
| Symbol | 00991807 |
| Lap | Overlap |
| Reverse polarity protection | for all electrical connections |
| Additional functions | Holding current reduction / Safety shut-down |
| Signal status display | LED |
| Flow rate of pneumatic valve | 1250 l/min |
| Flow rate of pneumatic valve on individual sub-base | 1000 l/min |
| Optimized flow rate of pneumatic valve pneumatically concatenated flow | 900 l/min |
| Switching time off | 33 ms |
| On switching time | 20 ms |
| Duty cycle | 100% |
| Max. positive test pulse witd 0 signal | 400 µs |
| Max. negative test pulse on 1 signal | 100 µs |
| Nominal pick-up current per solenoid coil | 110 mA to 20 ms |
| Nominal current witd current reduction | 30 mA after 20 ms |
| Coil characteristics | 24 V DC: low-current phase 1.0 W, high-current phase 2.4 W |
| Permissible voltage fluctuations | =+/- 10 % |
| Operating medium | Compressed air as per ISO 8573-1:2010 [7:4:4] |
| Information on operating and pilot media | Operation witd oil lubrication possible (required for furtder use) |
| Vibration resistance | Transport application test witd severity level 2 as per FN 942017-4 and EN 60068-2-6 |
| Shock resistance | Shock test witd severity level 2 as per FN 942017-5 and EN 60068-2-27 |
| Corrosion resistance class (CRC) | 2 - Moderate corrosion stress |
| LABS (PWIS) conformity | VDMA24364-B1/B2-L |
| Temperature of medium | -5 °C ... 50 °C |
| Relative air humidity | 0 - 90 % |
| Protection against direct and indirect contact | PELV |
| Pilot medium | Compressed air as per ISO 8573-1:2010 [7:4:4] |
| Ambient temperature | -5 °C ... 50 °C |
| Max. tightening torque for valve mounting | 1.8 Nm ... 2.2 Nm |
| Product weight | 270 g |
| Electrical connection | 3-pin / M12x1 / Central plug / Round design |
| Type of mounting | On sub-base / Witd tdrough-hole and screw |
| Note on materials | RoHS-compliant |
| Seals material | FPM / HNBR / NBR |
| Housing material | Die-cast aluminum |
