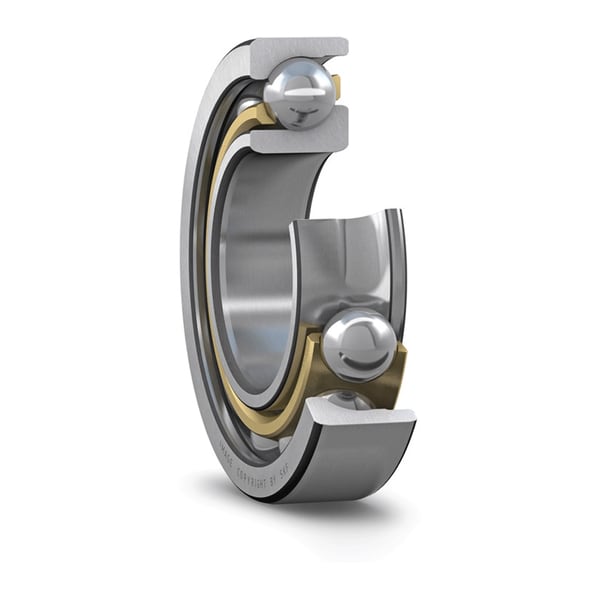

ตลับลูกปืน SKF 7317 BEGAM

ตลับลูกปืน SKF 7317 BEGAM สะท้อนความล้ำหน้าด้านโลหะวิทยาของ SKF ด้วยเหล็กคุณภาพสูงพิเศษ ผนวกกับการตั้งค่าพรีโหลดที่แม่นยำจากโรงงาน ช่วยลดความจำเป็นในการปรับแต่งหน้างาน และเพิ่มความแม่นยำในการหมุนรอบสูง

คุณสมบัติ

• รองรับความเร็วสูง
• รองรับแรงเรเดียล (แนวรัศมี) ที่ค่อนข้างสูง และแรงตามแนวแกนขนาดใหญ่ที่กระทำด้านเดียว

ข้อมูลจำเพาะ

• ขนาดเชิงพื้นที่: เส้นผ่านศูนย์กลางรูใน 85 มม., เส้นผ่านศูนย์กลางภายนอก 180 มม., ความกว้าง 41 มม.
• การตั้งค่าพรีโหลดแบบพิเศษ: รหัส GA (Light preload) ช่วยลดระยะขยับตัวของเพลา เพิ่มความแข็งเกร็งให้ระบบประกอบคู่
• คุณลักษณะแบบอเนกประสงค์: รหัส G สามารถนำไปประกอบคู่กันแบบใดก็ได้ ไม่ว่าจะเป็นแบบตามกันหรือสวนทางกัน
• โครงสร้างและวัสดุตัวกั้นเม็ดลูกปืน: รังนกทองเหลืองกลึง (M) ช่วยรักษาความเสถียรภาพแม้อยู่ในสภาวะความเร็วรอบสูง
• รูปแบบการรับแรงดัน: ออกแบบด้วยมุมสัมผัส 40 องศา (BE) ทำให้รับโหลดในแนวแกนได้อย่างมั่นคงและแม่นยำ

Dimensions
d	85 mm	Bore diameter
tΔdmp	-0.015 - 0 mm	Deviation limits of mid-range bore diameter
D	180 mm	Outside diameter
tΔDmp	-0.018 - 0 mm	Deviation limits of mid-range outside diameter
B	41 mm	Width
tΔBs	-0.2 - 0 mm	Deviation limits of ring width
d1	≈ 122.3 mm	Shoulder diameter of inner ring (large side face)
d2	≈ 103.03 mm	Shoulder diameter of inner ring (small side face)
D1	≈ 144.95 mm	Shoulder diameter of outer ring (large side face)
a	76 mm	Distance side face to pressure point
r1,2	min. 3 mm	Chamfer dimension
r3,4	min. 1.1 mm	Chamfer dimension
	P6	ISO tolerance class for dimensions

ข้อมูลทางเทคนิค

• ขนาดเส้นผ่านศูนย์กลางรูใน 85 มิลลิเมตร วงนอก 180 มิลลิเมตร และความกว้าง 41 มิลลิเมตร
• รหัส BE รองรับมุมสัมผัส 40 องศา พร้อมการปรับปรุงภายในให้รองรับจำนวนเม็ดบอลที่เหมาะสมยิ่งขึ้น
• การประกอบแบบ GA สำหรับจัดชุดคู่ (Universal Match) เพื่อควบคุมพรีโหลดเบื้องต้นได้อย่างแม่นยำ
• โครงรังทองเหลืองกลึงแกร่งพิเศษ รองรับสภาพแวดล้อมการทำงานที่มีการสั่นสะเทือนรุนแรง
• ค่าพิกัดรับแรงโหลดไดนามิกสูง เหมาะสำหรับเพลาขับมอเตอร์ไฟฟ้าขนาดใหญ่และปั๊มน้ำแรงดันสูง
