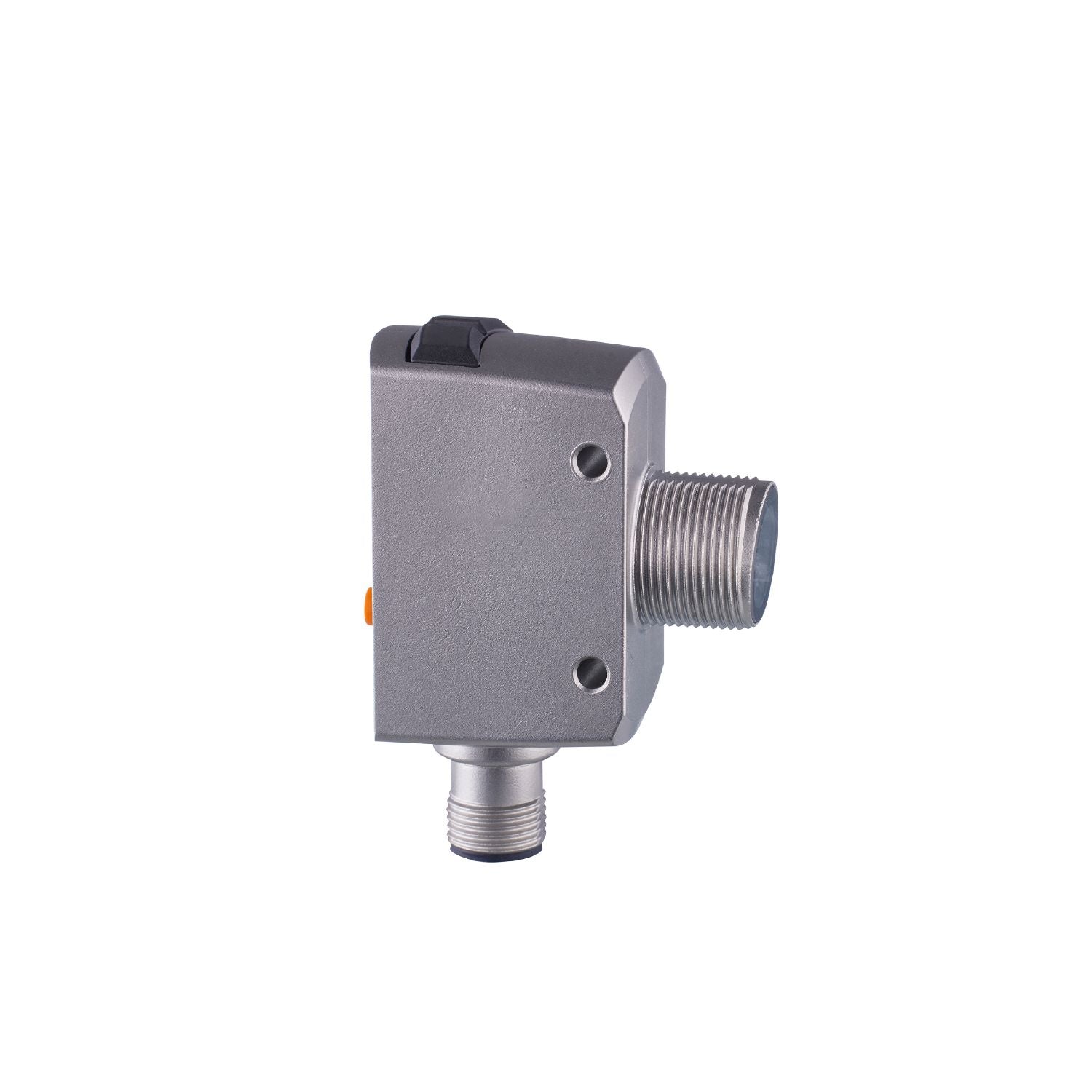

IFM OGD550 Photoelectric distance sensor

ดีไซน์กะทัดรัดขนาดเล็กพร้อมเกลียว M18 มาตรฐานและเทคโนโลยี PMD Time-of-Flight

การวัดถึงมิลลิเมตรที่ใกล้ที่สุดและการติดตามระยะทางในกระบวนการทำงาน

ช่วงอิสระสี

การส่งออกค่าระยะทางและการสะท้อนแสงพร้อมกันเพื่อเพิ่มความน่าเชื่อถือของกระบวนการ

ประเภทของแสง	ไฟแดง
ระดับการป้องกันเลเซอร์	1
ที่อยู่อาศัย	ทรงสี่เหลี่ยมผืนผ้ามีเกลียว M18

แรงดันไฟฟ้าในการทำงาน [V]	10...30 DC; (“จ่ายไฟคลาส 2” ถึง cULus)
อัตราการบริโภคกระแสไฟฟ้า [mA]	45; (24 โวลต์)
ระดับการป้องกัน	สาม
ป้องกันการกลับขั้ว	ใช่
ประเภทของแสง	ไฟแดง
ความยาวคลื่น [nm]	650

การออกแบบไฟฟ้า	PNP/NPN; (ปรับพารามิเตอร์ได้)
ฟังก์ชั่นเอาท์พุต	2 x ปกติเปิด / ปกติปิด; (กำหนดพารามิเตอร์ได้)
กระแสสูงสุดต่อเอาต์พุต [mA]	100
ระบบป้องกันไฟฟ้าลัดวงจร	ใช่
ประเภทการป้องกันไฟฟ้าลัดวงจร	ชีพจร
ป้องกันการโอเวอร์โหลด	ใช่

ความถี่การสลับ DC [Hz]	20

ความถี่การสลับ DC [Hz]	40

ความถี่การสลับ DC [Hz]	60

เส้นผ่านศูนย์กลางจุดแสงสูงสุด [มม.]	5
ขนาดจุดไฟหมายถึง	ที่ระยะสูงสุด
Background suppression [m]	< 20

Setting range object reflectivity [%]	6...900; (reflectivity; 6 % black paper; 100 % white paper)

Measuring range [m]	0.05...2
Sampling rate [Hz]	60

Measuring range [m]	0.05...2
Sampling rate [Hz]	120

Measuring range [m]	0.05...1
Sampling rate [Hz]	180

Parameter setting options	Distance / reflectivity; hysteresis / window; Sensitivität; current/voltage output; Sequence modulation to avoid mutual interference by similar sensors

Communication interface	IO-Link
Transmission type	COM2 (38,4 kBaud)
IO-Link revision	1.1.3
SDCI standard	IEC 61131-9
Profiles	Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO mode	yes
Required master port type	A
Min. process cycle time [ms]	5
IO-Link process data (cyclical)	function bit length process value 2 x 16 device status 4 binary switching information 2
IO-Link functions (acyclical)	application specific tag; operating hours counter; switching cycles counter
Supported DeviceIDs	Type of operation DeviceID default 1581
Note	For further information please see the IODD PDF file under 'Downloads'

Ambient temperature [°C]	-25...60
Note on ambient temperature	In ambient temperatures < -10 °C a warm-up time is necessary. Laser is off.
Storage temperature [°C]	-30...80
Protection	IP 65; IP 67

Display	switching status 2 x LED, yellow 1 x alphanumeric display, 4-digit
Operating elements	3 pushbutton
