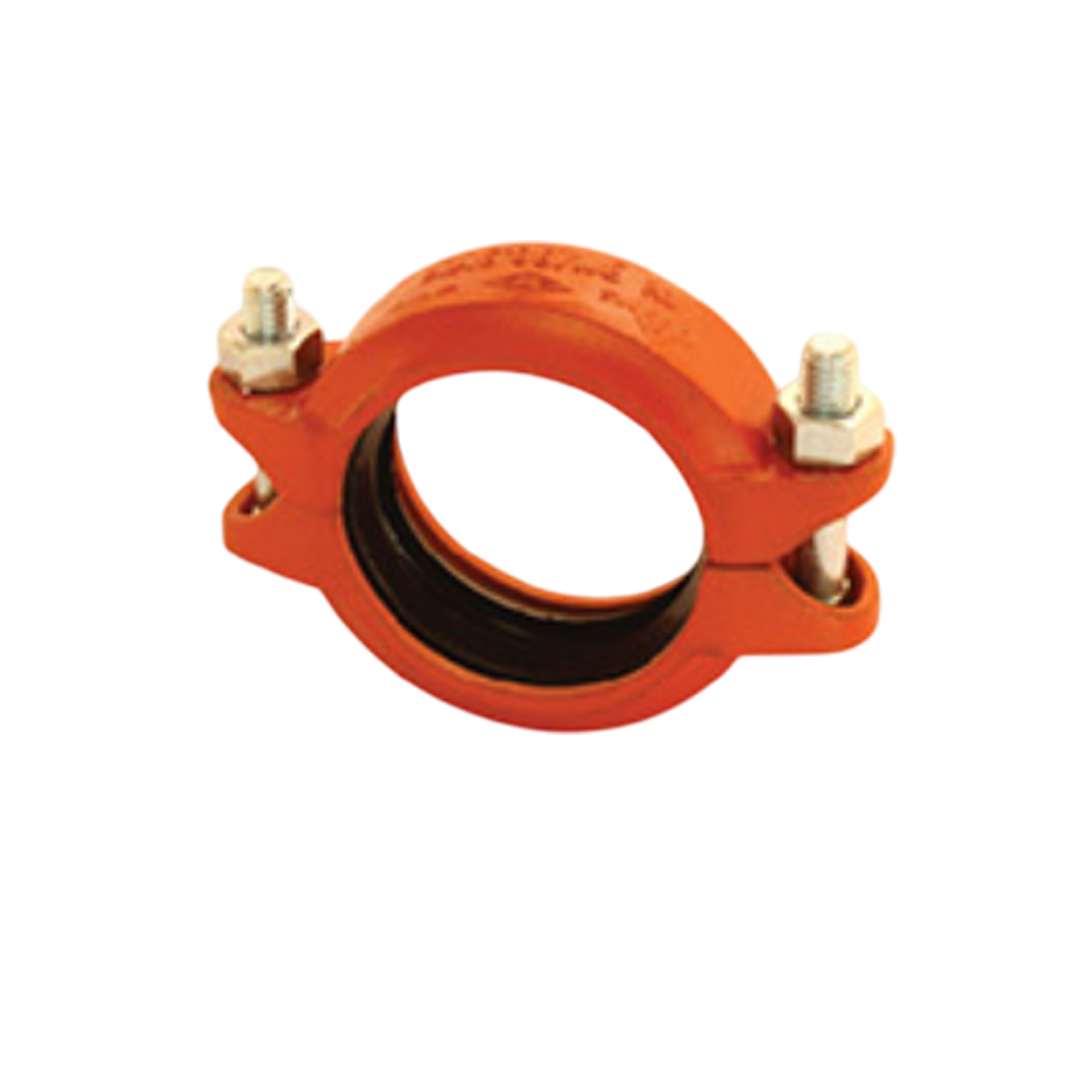

Grooved Coupling MECH ชนิด Flexible Coupling F3F300-000 1N ขนาด 323.9 มม. 12 นิ้ว
Grooved Coupling MECH ชนิด Flexible Coupling F3F300-000 1N ขนาด 323.9 มม. 12 นิ้ว
MECH
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด Grooved Coupling MECH ชนิด Flexible Coupling F3F300-000 1N ขนาด 323.9 มม. 12 นิ้ว
MECH Grooved Coupling หรือข้อต่อร่องรอบวงของแบรนด์ MECH คือข้อต่อที่ออกแบบมาเพื่อเชื่อมต่อท่อสองท่อนเข้าด้วยกันอย่างแข็งแรงและยืดหยุ่น โดยไม่ต้องใช้การเชื่อมหรือการเกลียว ซึ่งเป็นที่นิยมใช้กันอย่างแพร่หลายในระบบท่อส่งน้ำ, สารเคมี, ท่อดับเพลิง, และระบบ HVAC (Heating, Ventilation, and Air Conditioning) Grooved Coupling ของ MECH ทำงานโดยอาศัยร่องที่ทำไว้รอบปลายท่อทั้งสองด้าน ซึ่งตัวข้อต่อจะมีลักษณะเป็นแคลมป์โลหะสองชิ้น (housing) ที่ประกบกันเข้ากับท่อผ่านร่อง และยึดด้วยน็อต-สกรู พร้อมแหวนยาง (gasket) ที่อยู่ภายในเพื่อป้องกันการรั่วซึม และช่วยดูดซับแรงสั่นสะเทือน ความดัน และการเคลื่อนไหวเล็กน้อยของท่อได้อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ประเภทข้อต่อ Flexible Coupling (แบบยืดหยุ่น)
- รูปแบบ GroovedEnd Coupling
- วัสดุโครงสร้าง เหล็กหล่อเหนียว (Ductile Iron) ตาม ASTM A536
- การเคลือบผิว Epoxy Coating (สีส้ม/แดง) หรือ Galvanized
- แหวนยาง (Gasket) EPDM, NBR หรือซิลิโคน (ขึ้นกับการใช้งาน)
- ขนาดท่อรองรับ 1” ถึง 12” (หรือใหญ่กว่า ขึ้นกับรุ่น)
- แรงดันใช้งาน สูงสุด 300500 psi (ขึ้นกับขนาด)
- มาตรฐานรองรับ UL / FM / ANSI / ISO / AWWA
ข้อดี
- ยืดหยุ่นสูง ช่วยดูดซับแรงสั่นสะเทือน การขยายตัว และการเบี่ยงตัวของท่อ
- ติดตั้งง่ายและรวดเร็ว
- ลดเสียงรบกวนและแรงกระแทก ในระบบท่อ
- ถอดเปลี่ยนซ่อมบำรุงสะดวก
- เหมาะกับระบบเคลื่อนไหว เช่น เครื่องจักร, ปั๊มน้ำ, ระบบแอร์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การติดตั้ง
- เตรียมปลายท่อให้มีร่อง (Groove) ตามมาตรฐาน AWWA C606
- ใส่แหวน Gasket ลงบนปลายท่อ
- นำ Coupling ครอบทับปลายท่อสองด้าน
- ขัน Bolts/Nuts จนแน่น โดยใช้ Torque ตามสเปค
- ตรวจสอบความตรงแนวของท่อและความแน่นของข้อต่อ
การใช้งาน
- ระบบดับเพลิง (Fire Protection System)
- ระบบ HVAC และท่อส่งอากาศ
- ระบบส่งน้ำหล่อเย็น (Chilled Water)
- ระบบน้ำในอาคารสูง
- ระบบท่อที่ต้องการดูดซับแรงดัน แรงกระแทก หรือการหดขยายของท่อ
- ระบบที่มีแรงสั่นสะเทือนจากเครื่องจักรหรือการขยับตัวของอาคาร
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดท่อ (Nominal Size) | 300 |
| เส้นผ่านศูนย์กลางท่อ (Pipe OD) Basic | 323.9 |
| เส้นผ่านศูนย์กลางท่อ (Pipe OD) เบี่ยงเบนมาตรฐาน (Tolerance) | 1.6 |
| เส้นผ่านศูนย์กลางท่อ (Pipe OD) เบี่ยงเบนมาตรฐาน (Tolerance) | -0.79 |
| ที่นั่งปะเก็น (Gasket seat A ±0.76) | 19.05 |
| ความกว้างร่อง (Groove Width B ±0.76) | 11.91 |
| เส้นผ่านศูนย์กลางร่อง (Groove Dia C Basic) | 318.29 |
| เส้นผ่านศูนย์กลางร่องเบี่ยงเบนมาตรฐาน (Tolerance) | -0.76 |
| เส้นรอบวงร่องกรุ๊ฟ (ไม่หัก tolerance) Max มม. | 999.939864 |
| เส้นรอบวงร่องกรุ๊ฟ + tolerance Min | 997.55248 |
| ความลึกของร่อง (Groove Depth D) มม. | 2.77 |
| ความหนาผนังขั้นต่ำ (Min. Allow wall thickness T) | 4 |
| เส้นผ่านศูนย์กลางขยายสูงสุด (Max Allow Flare Dia F) | 306.2 |
