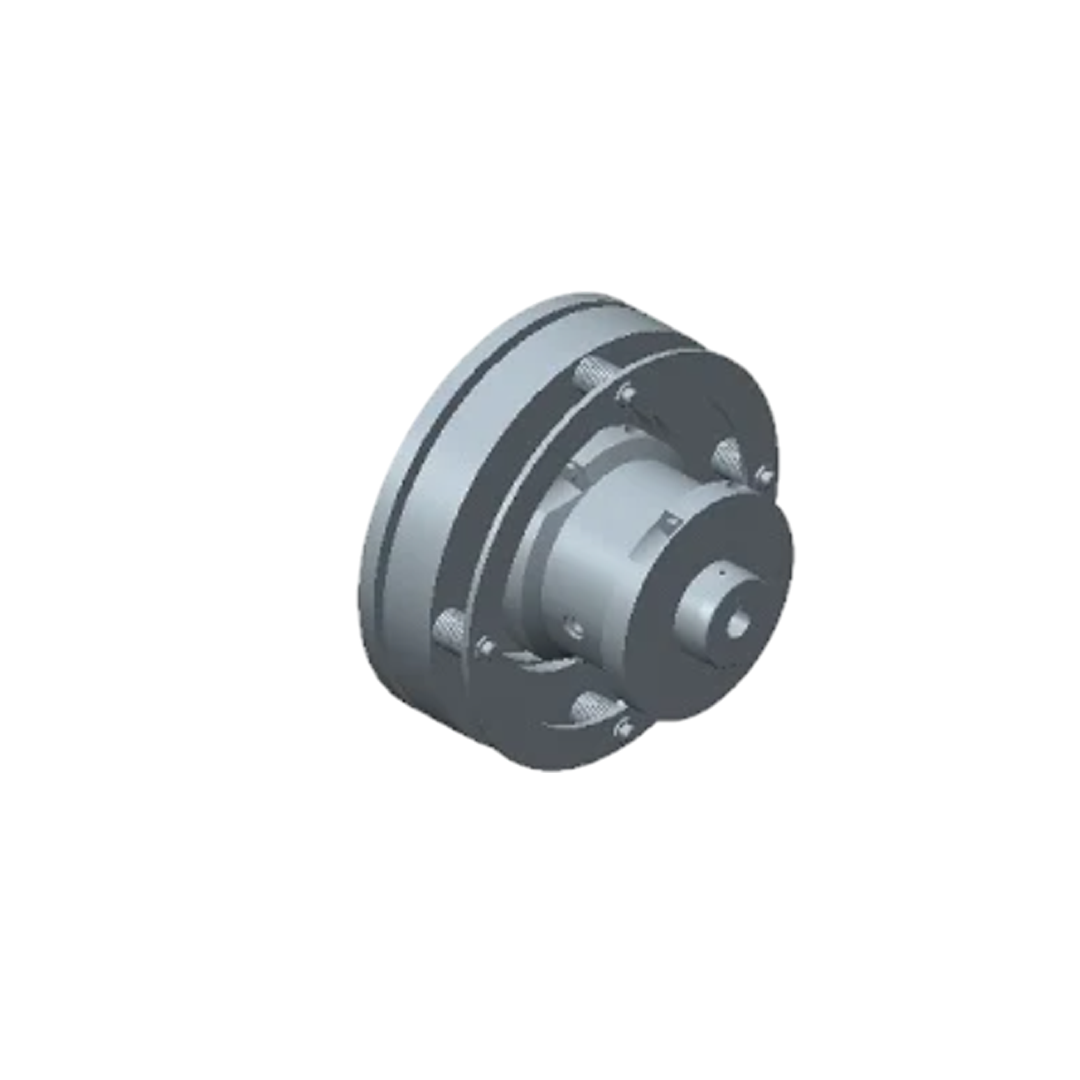

Grid CouplingsRexnord รุ่น Steelflex Grid Falk T44 1020T

Falk Steelflex Grid Coupling รุ่น T44 จาก Rexnord เป็นข้อต่อเพลาชนิดควบคุมแรงบิด (Controlled Torque Coupling) ที่ออกแบบมาเพื่อป้องกันแรงกระแทก การโอเวอร์โหลด และการติดขัดของเครื่องจักร โดยให้การส่งกำลังที่มีประสิทธิภาพและความยืดหยุ่นในระบบส่งกำลัง

คุณสมบัติหลักของ Falk T44

• การควบคุมแรงบิด (Controlled Torque): รุ่น T44 มีการออกแบบให้สามารถปรับแรงบิดที่ส่งผ่านข้อต่อได้ เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับเครื่องจักรในกรณีที่เกิดแรงกระแทกหรือการโอเวอร์โหลด
• โครงสร้างที่แข็งแรง: ใช้วัสดุเหล็กอัลลอยด์ที่ผ่านการชุบแข็งและการยิงลูกเหล็ก (shot peening) เพื่อเพิ่มความแข็งแรงและความทนทานต่อความล้า
• การบำรุงรักษาต่ำ: เมื่อใช้จาระบี Falk Long Term Grease (LTG) สามารถลดความถี่ในการหล่อลื่นได้ถึงทุก 5 ปี
• การออกแบบที่สะดวกในการบำรุงรักษา: ฝาครอบแบบแยกแนวนอนช่วยให้สามารถเปลี่ยนกริดได้โดยไม่ต้องถอดฮับหรือปรับแนวเพลาใหม่

การติดตั้ง

• ทำความสะอาดพื้นผิวของเพลาและฮับให้ปราศจากสิ่งสกปรกและสนิม
• ตรวจสอบขนาดและความตรงของเพลาและฮับให้ตรงตามข้อกำหนด
• สำหรับการติดตั้งแบบ Interference Fit ให้ทำการให้ความร้อนกับฮับถึงประมาณ 135°C (275°F) เพื่อขยายขนาดและสวมเข้ากับเพลาได้ง่ายขึ้น
• หลีกเลี่ยงการใช้ค้อนหรือแรงกระแทกในการติดตั้งเพื่อป้องกันความเสียหาย
• ใส่กริดลงในร่องของฮับ โดยให้ปลายกริดหันเข้าหากัน และใช้ค้อนยางเคาะเบา ๆ เพื่อให้กริดเข้าที่
• เติมจาระบี Falk LTG ในร่องของกริดและพื้นที่รอบ ๆ ให้เต็ม แล้วเช็ดส่วนเกินออก
• การประกอบฝาครอบ:
• ติดตั้งฝาครอบโดยให้ตรงกับตำแหน่งที่กำหนด และขันสกรูให้แน่นตามแรงบิดที่ระบุในคู่มือ

การใช้งาน

• Falk T44 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่าง ๆ ที่ต้องการการควบคุมแรงบิดและการป้องกันแรงกระแทก เช่น:
• ระบบลำเลียงวัสดุจำนวนมาก (Bulk Material Handling)
• โรงงานผลิตปูนซีเมนต์
• อุตสาหกรรมเหมืองแร่
• ระบบส่งกำลังที่ต้องการความแข็งแรงและความแม่นยำสูง
• การเลือกใช้ Falk T44 ควรพิจารณาจากขนาดเพลา แรงบิดที่ต้องการ และสภาพการทำงานของเครื่องจักร เพื่อให้ได้ประสิทธิภาพสูงสุดและยืดอายุการใช้งานของอุปกรณ์
