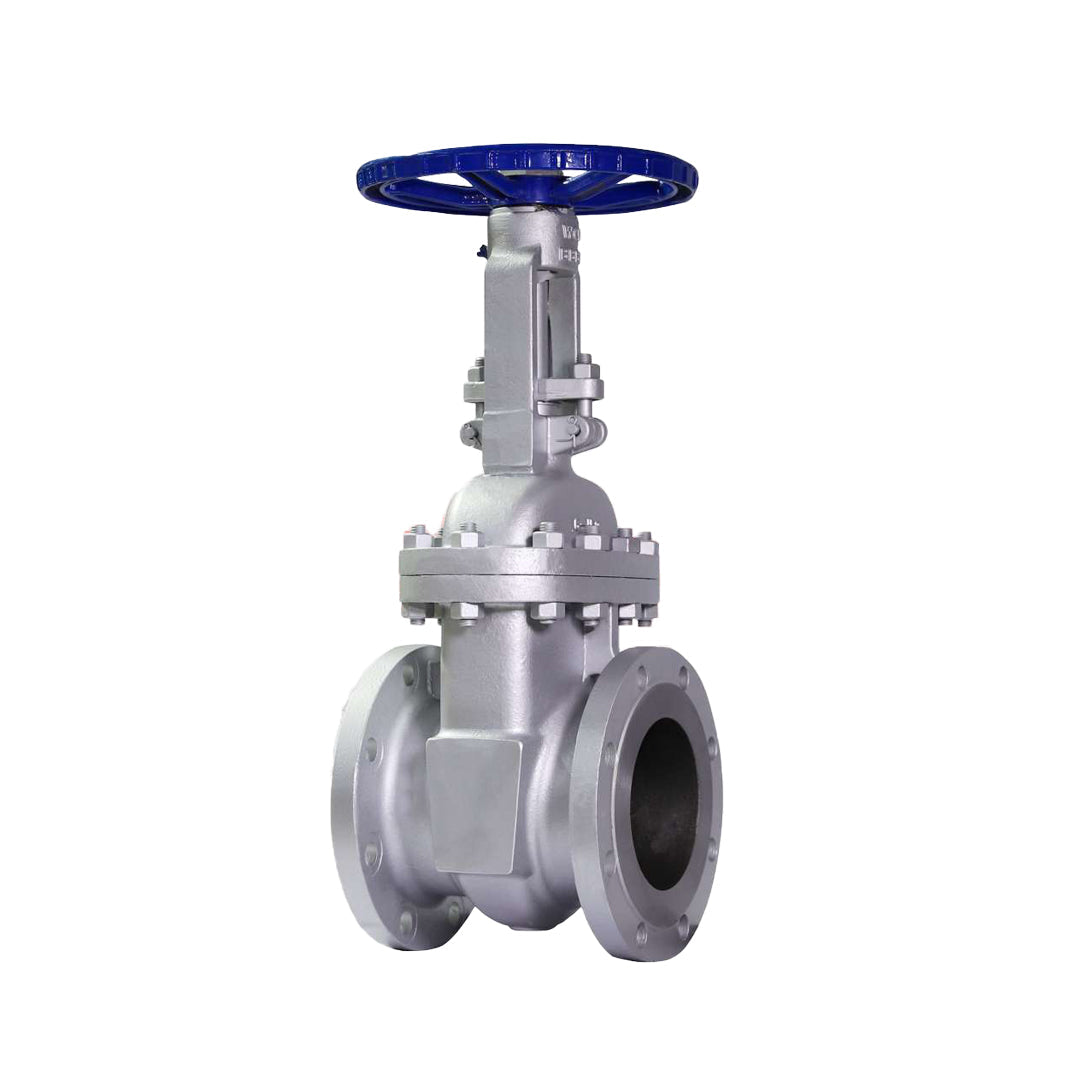

Gate Valve Crane 14 นิ้ว Cast Steel, OS&Y Rising Stem, Model 47XU-F Class 150 (285 Psi)

Gate Valve Crane 14 นิ้ว Cast Steel, OS&Y Rising Stem, Model 47XU-F Class 150 (285 Psi)

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Crane

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
208,351.15 ฿
208,351.15 ฿
Sale Sold out

รายละเอียด Gate Valve Crane 14 นิ้ว Cast Steel, OS&Y Rising Stem, Model 47XU-F Class 150 (285 Psi)

Gate Valve Crane 14 นิ้ว Cast Steel, OS&Y Rising Stem, Model 47XU-F Class 150 (285 Psi)

Materials

Part Material
Body A216 WCB
Bonnet A216 WCB
Seat Rings Hardfaced
Disc CA-15 or 13% CR Overlay
Stem ASTM A182 F6a Cl. 2. This is equivalent to SS410
Packing Graphite
Bonnet Gasket ASTM A276 304 + Graphite
Back Seat 410 SS
Yoke ASTM A216 WCB
Retaining Nut Malleable or Steel
Gland Steel
Gland Flange Steel
Eye Bolt Steel
Eye Bolt Nuts Steel
Pins Steel
Bonnet Studs A193 Gr. B7
Bonnet Nuts A194 Gr. 2H
Handwheel Malleable, Ductile or Steel
Handwheel Nut Ductile or Steel
ID Tags SS
ID Pins Steel
Spacer Steel
Grease Fittings Steel

Dimensions & Weights

Size(inch) Weight(kg) A(mm) B Valve Open(mm) C(mm)
2 17.5 178 387 200
2.1/2 24.8 190 435 200
3 31.85 203 510 240
4 45.65 229 580 280
6 79.3 267 775 320
8 117.87 292 960 360
10 180.2 330 1165 400
12 267.85 356 1367 450
14 360 381 1545 560
16 458 406 1744 560
18 579 432 1930 640
20 732 457 2135 640
24 1083 508 2531 720
