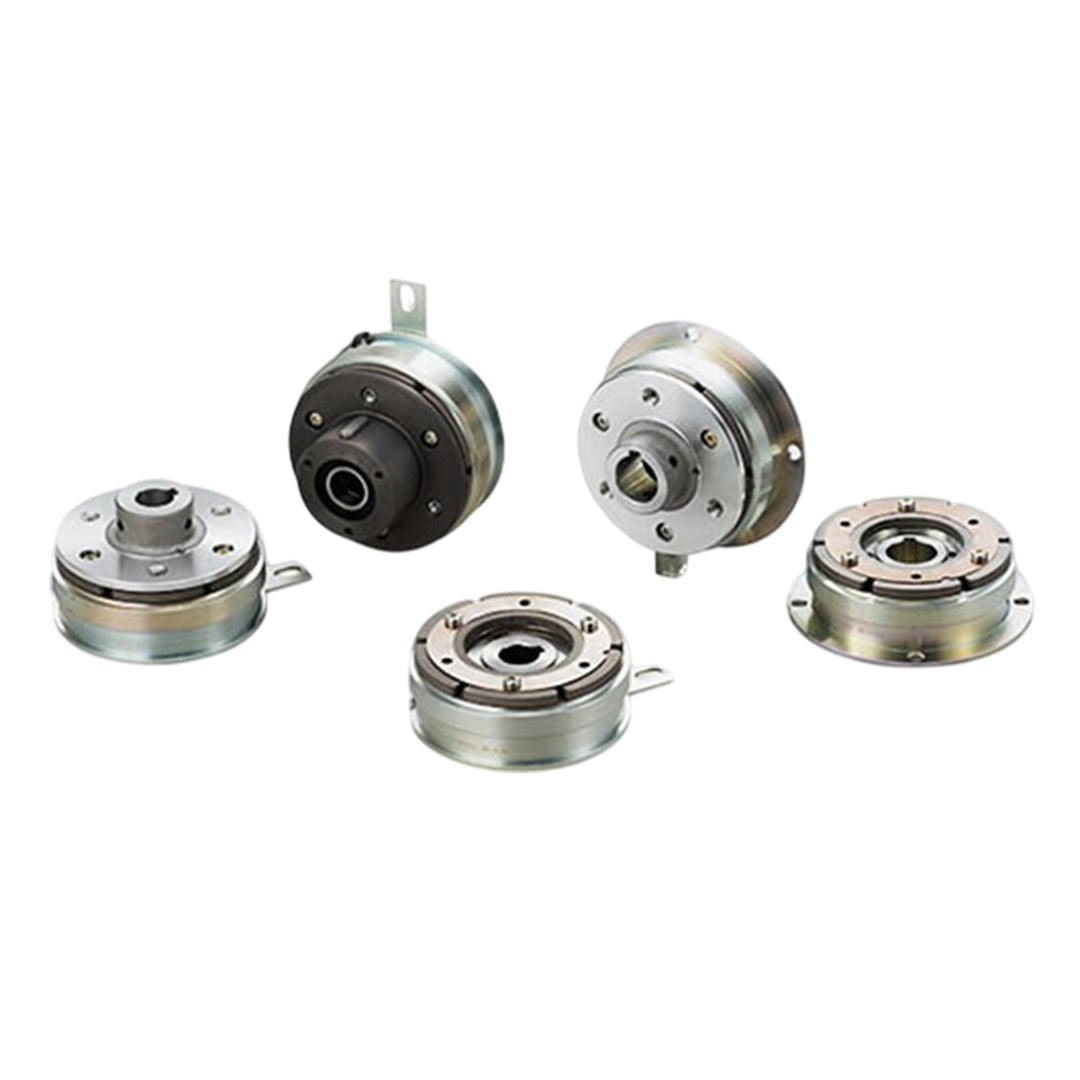

ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code 101-20-13G

Name: ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code 101-20-13G
Brand: Miki Pulley
SKU: 101-20-13G
Price: 13714.80 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Miki Pulley

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

13,714.80 ฿

Sale Sold out

Quantity

รายละเอียด ELECTROMAGNETIC CLUTCHES & BRAKES คลัตช์และเบรกแม่เหล็กไฟฟ้า MIKI PULLEY 101/CS Models code 101-20-13G

คลัตช์และเบรกไฟฟ้าแม่เหล็ก (Electromagnetic Clutches & Brakes) แบรนด์ MIKI PULLEY เป็นผลิตภัณฑ์คุณภาพสูงจากญี่ปุ่นที่ได้รับความนิยมในงานอุตสาหกรรมหลากหลายประเภท เช่น เครื่องจักรอัตโนมัติ เครื่องพิมพ์ และอุปกรณ์อิเล็กทรอนิกส์ โดยมีให้เลือกหลายรุ่นตามลักษณะการใช้งาน เช่น รุ่นขนาดเล็ก (102, 112, CYT) ที่มีแรงบิดต่ำและไม่มีแบ็คลาช เหมาะกับงานที่ต้องการความแม่นยำ รุ่นอุตสาหกรรมทั่วไป (101, 111, CSZ, BSZ) ที่รองรับแรงบิดสูงและติดตั้งง่าย รวมถึงยูนิตคลัตช์-เบรก (125, 122) สำหรับควบคุมตำแหน่งอย่างแม่นยำ และรุ่นเบรกแบบสปริง (BXR, BXW, BXL, BXH) ที่ทำงานได้แม้ในกรณีไฟฟ้าดับ นอกจากนี้ยังมีมอเตอร์เบรก (BMS, BMM) ที่ผสานการทำงานของมอเตอร์และเบรกไว้ในยูนิตเดียว ตอบโจทย์งานที่ต้องการความปลอดภัยสูงและการหยุดฉุกเฉิน โดยสามารถดาวน์โหลดแคตตาล็อกและคู่มือเพิ่มเติมได้จากเว็บไซต์ MIKI PULLEY เพื่อเลือกใช้ผลิตภัณฑ์ได้ตรงตามความต้องการของแต่ละแอปพลิเคชัน

เปรียบเทียบราคา คลัตช์และเบรกไฟฟ้าแม่เหล็ก (Electromagnetic Clutches & Brakes) ตัวอื่นๆ

คุณสมบัติ

โดดเด่นด้วยคุณสมบัติด้านความแม่นยำสูง การตอบสนองที่รวดเร็ว และความน่าเชื่อถือในการใช้งานอุตสาหกรรม โดยมีแรงบิดให้เลือกตั้งแต่ 0.4 ถึงกว่า 320 N·m ครอบคลุมตั้งแต่งานขนาดเล็กไปจนถึงเครื่องจักรอุตสาหกรรมหนัก ผลิตภัณฑ์ถูกออกแบบให้มีโครงสร้างกะทัดรัด น้ำหนักเบา ติดตั้งง่ายและดูแลรักษาน้อย อีกทั้งยังมีรุ่นที่ไม่มีแบ็คลาชช่วยให้ส่งกำลังได้อย่างแม่นยำ ไม่เกิดการสั่นคลอน รวมถึงมีรุ่นเบรกแบบสปริงที่ทำงานแม้ในกรณีไฟฟ้าดับเพื่อเพิ่มความปลอดภัย นอกจากนี้ยังมีทางเลือกสำหรับงานเฉพาะ เช่น รุ่นที่รวมคลัตช์และเบรกในยูนิตเดียว หรือเบรกที่ติดตั้งภายในมอเตอร์ จึงเหมาะอย่างยิ่งสำหรับระบบอัตโนมัติ เครื่องพิมพ์ อุปกรณ์อิเล็กทรอนิกส์ และงานที่ต้องการควบคุมการหมุนหรือหยุดอย่างแม่นยำในทุกสถานการณ์

ข้อมูลทั่วไป

คลัตช์เหล่านี้เหมาะสำหรับเครื่องจักรอุตสาหกรรมทั่วไปทุกประเภท การออกแบบที่ชาญฉลาดเหล่านี้โดดเด่นในด้านประสิทธิภาพทั้งหมดที่คลัตช์ต้องการ รวมถึงลักษณะแรงบิดและการตอบสนอง และยังมีความทนทานที่ยอดเยี่ยมอีกด้วย รุ่น 101 ติดตั้งบนหน้าแปลน ในขณะที่รุ่น CS ติดตั้งบนตลับลูกปืน รุ่นทั้งสองประเภทสามารถทำให้เข้ากันได้กับเงื่อนไขการติดตั้งโดยรวมเข้ากับชุดอาร์เมเจอร์ซึ่งมีรูปร่างการติดตั้งที่แตกต่างกันสามแบบ

ข้อมูลเฉพาะ

Model	Size	Dynamic friction torque Td [N·m]	Static friction torque Ts [N·m]	Coil (at 20℃) Voltage [V]	Coil (at 20℃) Capacity [W]	Coil (at 20℃) Current [A]	Coil (at 20℃) Resistance [Ω]	Heat resistance class	Lead wire UL style	Lead wire Size	Max. rotation speed (min-1)	Rotating part moment of inertia J Rotor [kg·m2]	Rotating part moment of inertia J Armature [kg·m2]	Total work performed until readjustment of the air gap ET [J]	Armature pull-in time time ta [s]	Torque build-up time tp [s]	Torque decaying time td [s]
101-06-13	G06	5.5	24	DC110	.46	52	BUL3398	AWG22	8000	7.35×10-5	4.23×10-5	36×106	0.020	0.041	0.020	0.46	101-06-15
G06	5.5	24	DC110	.46	52	BUL3398	AWG22	8000	7.35×10-5	1.05×10-4	36×106	0.020	0.041	0.020	0.66	101-06-11	G06
5.5	24	DC110	.46	52	BUL3398	AWG22	8000	7.35×10-5	6.03×10-5	36×106	0.020	0.041	0.020	0.5	101-08-13	G08
10	11	24	DC150	.63	38	BUL3398	AWG18	6000	2.24×10-4	1.18×10-4	60×106	0.023	0.051	0.030	0.83	101-08-15	G08
10	11	24	DC150	.63	38	BUL3398	AWG18	6000	2.24×10-4	3.00×10-4	60×106	0.023	0.051	0.030	1.19	101-08-11	G08
10	11	24	DC150	.63	38	BUL3398	AWG18	6000	2.24×10-4	1.71×10-4	60×106	0.023	0.051	0.030	0.91	101-10-13	G10
20	22	24	DC200	.83	29	BUL3398	AWG18	5000	6.78×10-4	4.78×10-4	130×106	0.025	0.063	0.050	1.5	101-10-15	G10
20	22	24	DC200	.83	29	BUL3398	AWG18	5000	6.78×10-4	9.45×10-4	130×106	0.025	0.063	0.050	2.11	101-10-11	G10
20	22	24	DC200	.83	29	BUL3398	AWG18	5000	6.78×10-4	6.63×10-4	130×106	0.025	0.063	0.050	1.66	101-12-13	G12
40	45	24	DC250	1.04	23	BUL3398	AWG18	4000	2.14×10-3	1.31×10-3	250×106	0.040	0.115	0.065	2.76	101-12-15	G12
40	45	24	DC250	1.04	23	BUL3398	AWG18	4000	2.14×10-3	2.75×10-3	250×106	0.040	0.115	0.065	3.8	101-12-11	G12
40	45	24	DC250	1.04	23	BUL3398	AWG18	4000	2.14×10-3	1.81×10-3	250×106	0.040	0.115	0.065	3.05	101-16-13	G16
80	90	24	DC350	1.46	16	BUL3398	AWG18	3000	6.30×10-3	4.80×10-3	470×106	0.050	0.160	0.085	5.1	101-16-15	G16
80	90	24	DC350	1.46	16	BUL3398	AWG18	3000	6.30×10-3	9.05×10-3	470×106	0.050	0.160	0.085	6.9	101-16-11	G16
80	90	24	DC350	1.46	16	BUL3398	AWG18	3000	6.30×10-3	6.35×10-3	470×106	0.050	0.160	0.085	5.4	101-20-13	G20
160	175	24	DC450	1.88	13	BUL3398	AWG16	2500	1.93×10-2	1.37×10-2	10×108	0.090	0.250	0.130	9.3	101-20-15	G20
160	175	24	DC450	1.88	13	BUL3398	AWG16	2500	1.93×10-2	2.65×10-2	10×108	0.090	0.250	0.130	13	101-20-11	G20
160	175	24	DC450	1.88	13	BUL3398	AWG16	2500	1.93×10-2	1.90×10-2	10×108	0.090	0.250	0.130	10.5	101-25-13	G25
320	350	24	DC600	2.5	9.6	BUL3398	AWG16	2000	4.48×10-2	3.58×10-2	20×108	0.115	0.335	0.210	17	101-25-15	G25
320	350	24	DC600	2.5	9.6	BUL3398	AWG16	2000	4.48×10-2	7.45×10-2	20×108	0.115	0.335	0.210	23.6	101-25-11	G25
320	350	24	DC600	2.5	9.6	BUL3398	AWG16	2000	4.48×10-2	4.83×10-2	20×108	0.115	0.335	0.210	18.7
