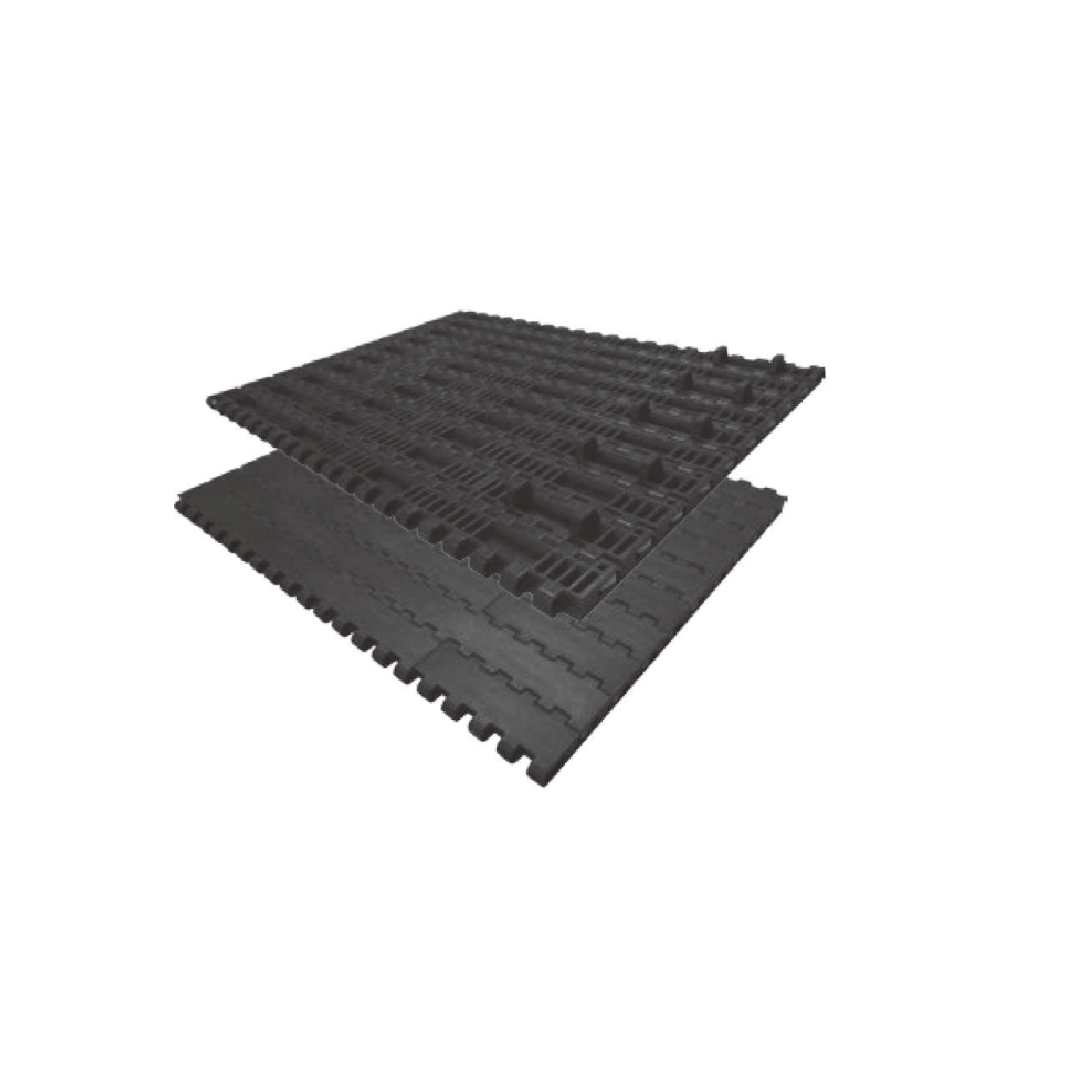

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2515G-W WT2515G-W340-ALF

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2515G-W WT2515G-W340-ALF

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
3,350.00 ฿
3,350.00 ฿
Sale Sold out

รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2515G-W WT2515G-W340-ALF

TSUBAKI Plastic Modular Chain WT2515G-W เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับ อุตสาหกรรมเครื่องดื่ม ที่ต้องการ ระบบลำเลียงพลาสติก หน้ากว้างสำหรับการจัดการภาชนะจำนวนมาก พร้อมทั้งความสะดวกในการบำรุงรักษาด้วยระบบ Pin & Plug และความคล่องตัวในการออกแบบระบบที่มีการ ถ่ายโอนด้านข้าง หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงสำหรับอุตสาหกรรมเครื่องดื่มที่รองรับการถ่ายโอนด้านข้าง TSUBAKI WT2515G-W คือคำตอบ

คุณสมบัติ

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT2515G-W: หน้ากว้างพิเศษ ลำเลียงเครื่องดื่มง่าย บำรุงรักษาสะดวก ถ่ายโอนด้านข้างคล่องตัว

TSUBAKI Plastic Modular Chain รุ่น WT2515G-W เป็นโซ่ลำเลียงพลาสติกที่ออกแบบมาสำหรับการจัดการวัสดุจำนวนมาก (Mass Handling) โดยเฉพาะอย่างยิ่งสำหรับ อุตสาหกรรมเครื่องดื่ม ด้วยโครงสร้างหน้ากว้างพิเศษที่เกิดจากการผสมผสานระหว่างโมดูลขนาด 170 มม. และ 85 มม. ในการจัดเรียงแบบก่ออิฐ (Brick-Layered Array) เช่นเดียวกับรุ่น WT2515-W แต่เพิ่มความสามารถในการ ถ่ายโอนด้านข้าง (Side Transfer) ระหว่างสายพานลำเลียงได้อย่างมีประสิทธิภาพด้วย Tab Guide Attachment และยังคงมี ระบบ Pin & Plug เพื่อการบำรุงรักษาที่ง่ายดาย

คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT2515G-W:

  • การจัดการวัสดุจำนวนมาก (Mass Handling): โครงสร้าง หน้ากว้างพิเศษ จากการรวมกันของ โมดูลขนาด 170 มม. และ โมดูลขนาด 85 มม. ในการจัดเรียงแบบ ก่ออิฐ (Brick-Layered Array) ช่วยให้สามารถลำเลียง วัสดุจำนวนมาก ได้อย่างมั่นคงและมีประสิทธิภาพ เหมาะสำหรับอุตสาหกรรมที่มีปริมาณการผลิตสูง
  • เหมาะสำหรับการลำเลียงภาชนะเครื่องดื่ม: การออกแบบหน้ากว้างและความแข็งแรงของโซ่ ทำให้ โซ่ลำเลียงพลาสติก WT2515G-W เหมาะสำหรับการลำเลียง ขวด กระป๋อง และ ภาชนะเครื่องดื่ม อื่นๆ ได้อย่างปลอดภัยและมีประสิทธิภาพใน อุตสาหกรรมเครื่องดื่ม
  • ระบบ Pin & Plug: ต่อ/ถอดง่าย ลดเวลาบำรุงรักษา: การนำ ระบบ Pin & Plug มาใช้ในการเชื่อมต่อข้อต่อโซ่ ทำให้การ ต่อและถอดโซ่ ทำได้อย่างง่ายดายและรวดเร็ว ช่วย ลดเวลาในการบำรุงรักษา และเพิ่มความสะดวกในการปรับเปลี่ยนหรือซ่อมแซมระบบลำเลียง
  • เหมาะสำหรับระบบที่มีการถ่ายโอนด้านข้าง (Side Transfer): ด้วย Tab Guide Attachment ทำให้ โซ่ลำเลียง WT2515G-W เหมาะสำหรับการออกแบบ ระบบลำเลียง ที่มีการ ถ่ายโอนผลิตภัณฑ์ระหว่างสายพานในแนวขวาง (Side Transfer) ได้อย่างมีประสิทธิภาพ ช่วยให้การเคลื่อนย้ายผลิตภัณฑ์เป็นไปอย่างแม่นยำและลดการตกหล่น

ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT2515G-W:

  • ประสิทธิภาพในการจัดการวัสดุจำนวนมาก: รองรับการผลิตที่มีปริมาณสูง
  • เหมาะสำหรับอุตสาหกรรมเครื่องดื่ม: ออกแบบมาเพื่อการลำเลียงภาชนะเครื่องดื่มโดยเฉพาะ
  • การบำรุงรักษาง่ายและรวดเร็ว: ด้วยระบบ Pin & Plug ที่สะดวก
  • สะดวกสำหรับการถ่ายโอนด้านข้าง: เหมาะสำหรับระบบที่มีการเปลี่ยนทิศทางการลำเลียง
  • ความทนทานและอายุการใช้งานยาวนาน: ตามมาตรฐานผลิตภัณฑ์ TSUBAKI

Standard Chain

Material Standard Low friction/Wear resistant Advanced low friction/Wear resistant Low friction
Material mark - / B / BL LFW / LFG / LFB / CB ALF NLF / WR
Link color Gray / Blue / Sky blue White / Green / Brown / Blue Light blue Dark gray / Dark green
Max. allowable load kN/m {kgf/m} 12.8{1305} 12.8{1305} 12.8{1305} 12.8{1305}
Chain mass kg/m2 8.6 8.6 8.6 8.6
Max. allowable speed m/min (With lube) 50 50 50 50
Max. allowable speed m/min (No lube) 50 50 50 50
Operating temperature range °C –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to (60)80
Pin material Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Slide plug material Polyacetal Polyacetal Polyacetal Polyacetal
Slide plug color Yellow Yellow Yellow Yellow
Available △ / △ / △ △ /△/ △ / ○ ○ △ / △

High-Function Chain

Material Low friction/ Wear resistant High Temperature Electroconductive Antibacterial/Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark HG HTW E MWS SE MF UVR
Link color Navy blue White Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 12.8{1305} 6.4{650} 9.0{914} 29.4{3000} 29.4{3000} 21.8{2224} 29.4{3000}
Chain mass 8.6 5.7 8.6 8.6 8.6 8.6 8.6
Max. allowable speed m/min (With lube) 50 50 50 50 - 50
Max. allowable speed m/min (No lube) 50 50 50 50 50 50
Operating temperature range °C –20 to (60)80 5 to 105 –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to 80
Pin material Special engineering plastic Polypropylene Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Slide plug materia Polyacetal Polypropylene Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal
Slide plug color Yellow Blue Yellow Yellow Yellow Yellow Yellow
Available ○ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกใช้กับพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. จำนวนลิงก์ต่อหน่วย (ความกว้างของโซ่): 140 (W85 ถึง 425), 60 (W510 ถึง 1190), 40 (มากกว่า W1275)

Tsubaki Model Table

ความกว้างของโซ่ X โซ่ชนิด Advanced low friction/Wear resistant ALF
85 WT2515G-W85-ALF
170 WT2515G-W170-ALF
255 WT2515G-W255-ALF
340 WT2515G-W340-ALF
425 WT2515G-W425-ALF
510 WT2515G-W510-ALF
595 WT2515G-W595-ALF
680 WT2515G-W680-ALF
765 WT2515G-W765-ALF
850 WT2515G-W850-ALF
935 WT2515G-W935-ALF
1020 WT2515G-W1020-ALF
1105 WT2515G-W1105-ALF
1190 WT2515G-W1190-ALF
1275 WT2515G-W1275-ALF
1360 WT2515G-W1360-ALF
1445 WT2515G-W1445-ALF
1530 WT2515G-W1530-ALF
1615 WT2515G-W1615-ALF

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 85 มม. ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,615 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงอยู่ที่ประมาณ -0.3% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C
  • 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,615 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C โซ่ที่มีความกว้างมากกว่า 1,615 มม. สามารถใช้ได้ภายใต้ 80% ของ ความตึงสูงสุดของโซ่ในกรณีที่เปลี่ยนหมุดเป็นหมุดที่ทำจากโพลีโพรพีลีน
  • 4. ประเภท Mold-to-width ของ WT2515G-W ยังสามารถใช้ WT2515G-M330 ที่มีความกว้าง 85 มม. ได้อีกด้วย
