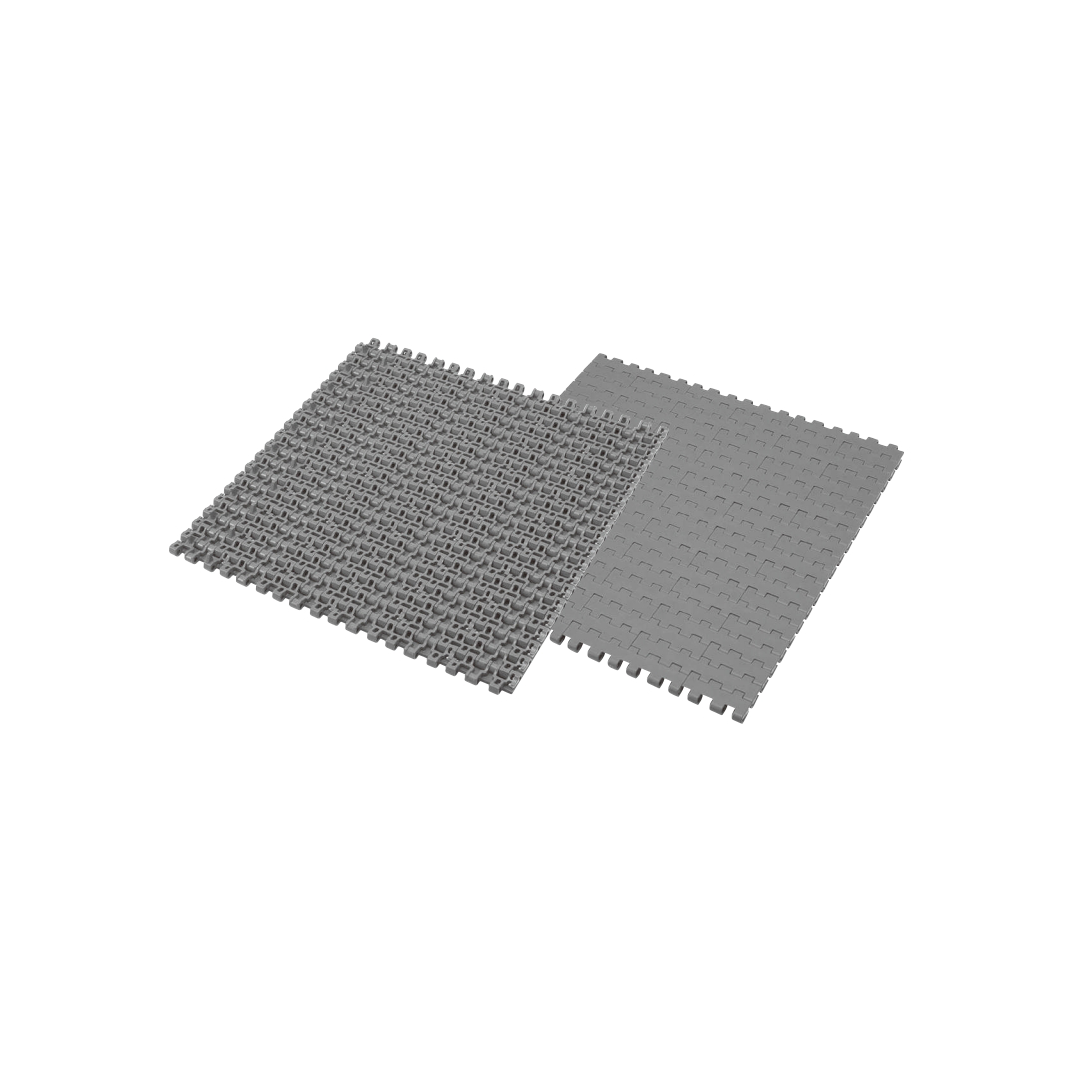

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515G-W WT1515G-W450-LFG

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515G-W WT1515G-W450-LFG

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
3,350.00 ฿
3,350.00 ฿
Sale Sold out

รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515G-W WT1515G-W450-LFG

TSUBAKI Plastic Modular Chain WT1515G-W เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับอุตสาหกรรมที่ต้องการ ระบบลำเลียงพลาสติก ที่มีความยืดหยุ่นในการปรับขนาดความกว้าง สามารถลำเลียงผลิตภัณฑ์ได้หลากหลาย และมีความสะดวกในการออกแบบระบบที่มีการ ถ่ายโอนด้านข้าง ระหว่างสายพาน ด้วยคุณสมบัติที่ทำงานร่วมกับโซ่ TOD ได้อย่างมีประสิทธิภาพ ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับ ระบบลำเลียง ที่ต้องการความคล่องตัวและลดการสูญเสีย หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงที่ปรับขนาดได้และรองรับการถ่ายโอนด้านข้าง TSUBAKI WT1515G-W คือคำตอบ

คุณสมบัติ

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT1515G-W: ปรับความกว้างได้ ลำเลียงอเนกประสงค์ ถ่ายโอนด้านข้างสะดวก

TSUBAKI Plastic Modular Chain รุ่น WT1515G-W เป็นโซ่ลำเลียงพลาสติกที่มีความยืดหยุ่นในการปรับความกว้าง โดยสามารถเลือกความกว้างได้ตามต้องการ เพิ่มขึ้นทีละ 50 มม. เช่นเดียวกับรุ่น WT1515-W ด้วยระยะพิตช์ 15 มม. ทำให้เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างมีประสิทธิภาพ นอกจากนี้ ยังสามารถใช้งานได้หลากหลายอุตสาหกรรม และมีคุณสมบัติพิเศษที่โดดเด่นคือ Tab Guide Attachment ทำให้เหมาะสำหรับ การออกแบบระบบลำเลียงที่มีการถ่ายโอนด้านข้าง (Side Transfer) ระหว่างสายพาน

คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT1515G-W:

  • ปรับความกว้างได้ตามต้องการ (50 mm Increments): สามารถ เลือกความกว้างของโซ่ได้ตามความต้องการ โดยเพิ่มขึ้นทีละ 50 มม. เพิ่มความยืดหยุ่นในการออกแบบ ระบบลำเลียง ให้เหมาะสมกับขนาดผลิตภัณฑ์และพื้นที่ติดตั้ง
  • ระยะพิตช์ 15 มม.: เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างราบรื่นและมั่นคง
  • ใช้งานได้หลากหลายอุตสาหกรรม: เหมาะสำหรับการลำเลียง ขวดในอุตสาหกรรมเครื่องดื่ม และ ชิ้นส่วนเครื่องจักร รวมถึงผลิตภัณฑ์อื่นๆ
  • เหมาะสำหรับระบบที่มีการถ่ายโอนด้านข้าง (Side Transfer): ด้วย Tab Guide Attachment ทำให้ โซ่ลำเลียง WT1515G-W เหมาะสำหรับการออกแบบ ระบบลำเลียง ที่มีการ ถ่ายโอนผลิตภัณฑ์ระหว่างสายพานในแนวขวาง (Side Transfer) ได้อย่างมีประสิทธิภาพ ช่วยให้การเคลื่อนย้ายผลิตภัณฑ์เป็นไปอย่างแม่นยำและลดการตกหล่น
  • ใช้งานร่วมกับโซ่ TOD โดยไม่ต้องใช้ Dead Plate: เมื่อใช้งานร่วมกับ โซ่ TSUBAKI TOD (Top Overall Drive Chain) ช่วยให้ ไม่จำเป็นต้องใช้แผ่นรองตาย (Dead Plate) ในการถ่ายโอนผลิตภัณฑ์ระหว่างสายพาน ลดช่องว่างและทำให้การถ่ายโอนเป็นไปอย่างราบรื่น โดยมี ผลิตภัณฑ์ตกค้างน้อยลง

ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT1515G-W:

  • ความยืดหยุ่นในการออกแบบระบบลำเลียง: ปรับความกว้างได้ตามต้องการ
  • การลำเลียงภาชนะขนาดเล็กอย่างมีเสถียรภาพ: ลดความเสียหายของสินค้า
  • ใช้งานได้หลากหลายอุตสาหกรรม: คุ้มค่าและอเนกประสงค์
  • สะดวกสำหรับการถ่ายโอนด้านข้าง: เหมาะสำหรับระบบที่มีการเปลี่ยนทิศทางการลำเลียง
  • การถ่ายโอนผลิตภัณฑ์ที่ราบรื่นเมื่อใช้ร่วมกับโซ่ TOD: ลดผลิตภัณฑ์ตกค้าง

Standard Chain

Material มาตรฐาน แรงเสียดทานต่ำ / ทนทานต่อการสึกหรอ แรงเสียดทานต่ำ / ทนทานต่อการสึกหรอขั้นสูง แรงเสียดทานต่ำ
วัสดุ B, BL LFW, LFG, LFB ALF NLF, WR
สีข้อต่อ เทา, ฟ้า, ฟ้าอ่อน ขาว, เขียว, น้ำตาล ฟ้าอ่อน เทาเข้ม, เขียวเข้ม
รับน้ำหนักสูงสุด kN/m (kgf/m) 10.5 (1070) 10.5 (1070) 10.5 (1070) 10.5 (1070)
มวลต่อหน่วยความยาว kg/m² 6.7 6.7 6.7 6.7
ความเร็วสูงสุด m/min มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30) มีสารหล่อลื่น: 50 (50) /ไม่มีสารหล่อลื่น: 50 (30)
ช่วงอุณหภูมิใช้งาน °C -20 ถึง (60) 80 -20 ถึง (60) 80 -20 ถึง (60) 80 -20 ถึง (60) 80
วัสดุสลักข้อต่อ พลาสติกวิศวกรรมพิเศษ พลาสติกวิศวกรรมพิเศษ พลาสติกวิศวกรรมพิเศษ พลาสติกวิศวกรรมพิเศษ
วัสดุปลั๊ก โพลีอะซีตัล โพลีอะซีตัล โพลีอะซีตัล โพลีอะซีตัล
สีปลั๊ก เหลือง เหลือง เหลือง เหลือง
Available △, △, △ △, ○, △ ○ △, △

High-Function Chain

Material ความเสียดทานต่ำ / ทนทานต่อการสึกหรอ นำไฟฟ้า ต้านทานแบคทีเรีย / เชื้อรา ป้องกันไฟฟ้าสถิต แรงเสียดทานปานกลาง ทนทานต่อรังสีอัลตราไวโอเลต
สัญลักษณ์วัสดุ HG E MWS SE MF UVR
สีข้อต่อ Navy blue Black Cream Gray Yellow Light gray
แรงดึงสูงสุดที่ยอมรับได้ kN/m (kgf/m) 10.5 (1070) 8 (816) 10.5 (1070) 10.5 (1070) 7.8 (796) 10.5 (1070)
มวลของโซ่ kg/m² 6.7 6.7 6.7 6.7 6.7 6.7
ความเร็วสูงสุดที่ยอมรับได้ m/min (มีสารหล่อลื่น) 50(50 50 (50) 50 (50) 50(50 - 50 (50)
ความเร็วสูงสุดที่ยอมรับได้ m/min (ไม่มีสารหล่อลื่น) 50(30) 50(30) 50(30) 50(30) 50(30) 50(30)
ช่วงอุณหภูมิใช้งาน °C –20 to (60)80 –20 to (60)80 -20 ถึง (60) 80 –20 to (60)80 -20 ถึง 80 -20 ถึง (60) 80
วัสดุสลัก Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
วัสดุปลั๊ก Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal
สีปลั๊ก Yellow Yellow Yellow Yellow Yellow Yellow
พร้อมใช้งาน △ △ △ △ △ △ หมายเหตุ: 5

หมายเหตุ:

  • 1. “〇“: ผลิตภัณฑ์สั่งทำ “△“: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. ความเร็วที่อนุญาต (ค่าในวงเล็บ) ของโซ่แต่ละเส้นสำหรับผลิตภัณฑ์ที่ใช้แถบจมูกที่ทำจากโพลีเอทิลีนที่มีน้ำหนักโมเลกุลสูงมาก สำหรับผลิตภัณฑ์ที่มีแถบจมูกที่ทำจาก SJ-CNO (โพลีเอไมด์พิเศษ) ให้ใช้โดยไม่ต้องหล่อลื่น
  • 4. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) สำหรับสภาพเปียก
  • 5. เมื่อใช้สเตอร์โซ่ตัน WT-N1500-12T30 ให้ตั้งความยาวกุญแจของโมดูลจับสเตอร์พร้อมตัวติดแถบนำทางเป็น 20 มม.
  • 6. เมื่อใช้สเตอร์โซ่ตัน WT-S1500 (ชนิดที่ผ่านการกลึง) ดุมจะต้องผ่านการกลึงเพื่อให้ได้เส้นผ่านศูนย์กลางที่เหมาะสม
  • 7. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 240 (กว้าง 100 ถึง 450), 120 (กว้าง 500 ถึง 1200), 100 (มากกว่า 1250)

Tsubaki Model Table

ความกว้างของโซ่ X โซ่ชนิด Low friction/Wear resistant LFG
100 WT1515G-W100-LFG
150 WT1515G-W150-LFG
200 WT1515G-W200-LFG
250 WT1515G-W250-LFG
300 WT1515G-W300-LFG
350 WT1515G-W350-LFG
400 WT1515G-W400-LFG
450 WT1515G-W450-LFG
500 WT1515G-W500-LFG
550 WT1515G-W550-LFG
600 WT1515G-W600-LFG
650 WT1515G-W650-LFG
700 WT1515G-W700-LFG
750 WT1515G-W750-LFG
800 WT1515G-W800-LFG
850 WT1515G-W850-LFG
900 WT1515G-W900-LFG
950 WT1515G-W950-LFG
1000 WT1515G-W1000-LFG

หมายเหตุ:

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 50 มม. ความกว้างของโซ่ที่กว้างกว่า 1,000 มม. ก็มีจำหน่ายเช่นกัน ติดต่อตัวแทน Tsubaki เพื่อขอข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างมาตรฐานและความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือประมาณ -0.5% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของการขยายและหดตัวของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ซึ่งจะได้รับผลกระทบจากอุณหภูมิแวดล้อมคือ 0.00012/°C ที่อุณหภูมิ 20°C
  • 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,000 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C โซ่ที่มีความกว้างมากกว่า 1,000 มม. จะต้องมีความตึงของโซ่ไม่เกิน 80% ของหมุดสูงสุดในกรณีที่เปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีนWT1515G-W ที่มีความกว้างโซ่ 50 มม.
  • 4. เลือกประเภทความกว้างแม่พิมพ์ของ WT1515G-M50 สำหรับ
  • 5. ตำแหน่งการติดตั้งแถบนำทางของ WT1515G-W100 แตกต่างจากตำแหน่งของ WT1515G-M101
