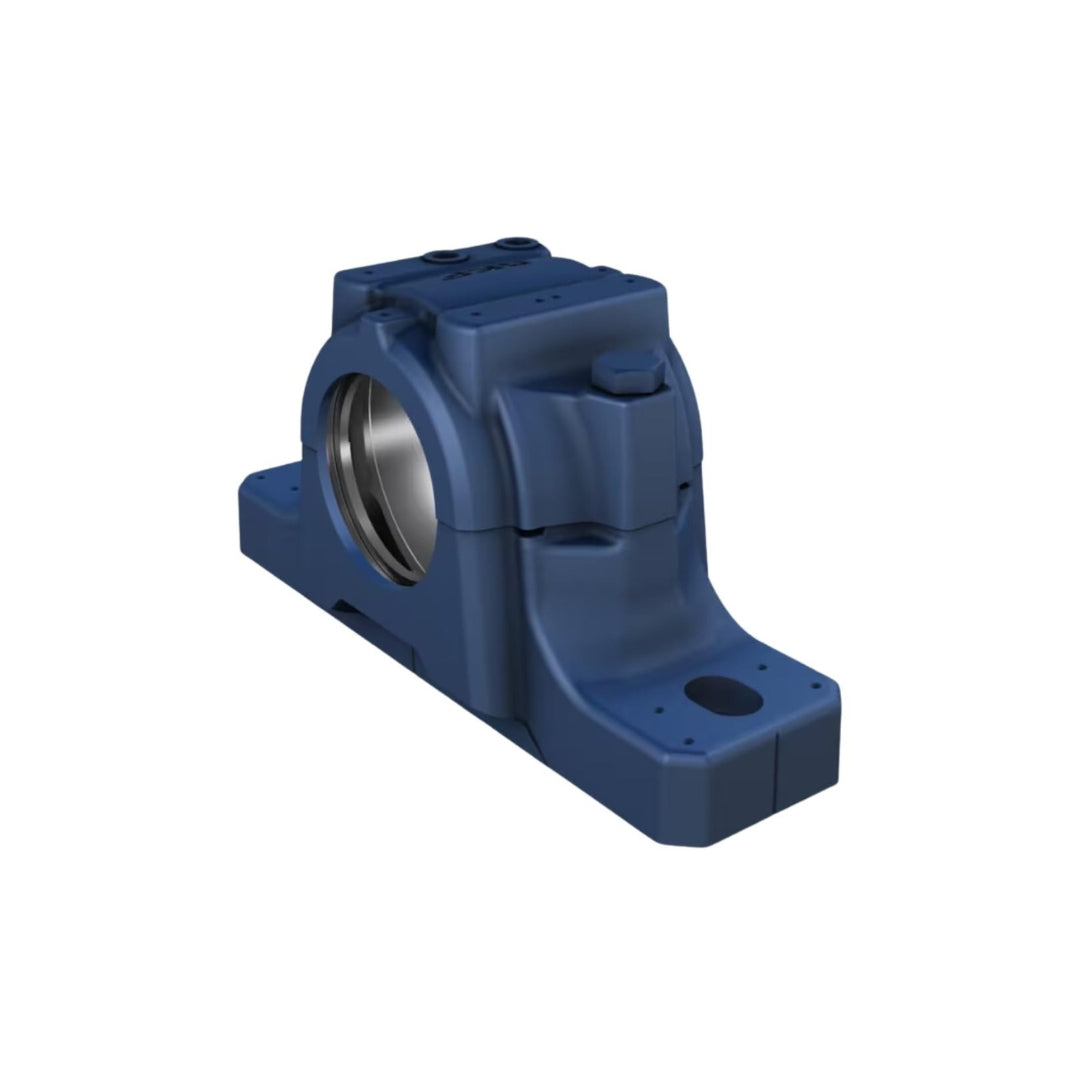

เสื้อตลับลูกปืน SKF SNL 510-608

ทำความเข้าใจเสื้อตลับลูกปืน SKF SNL 510-608 ผลิตจากเหล็กหล่อเหนียวคุณภาพสูง ออกแบบมาเพื่อรองรับตลับลูกปืนเม็ด 2 แถว ช่วยซับแรงกระแทกและยืดอายุการใช้งานในงานอุตสาหกรรมหนัก

คุณสมบัติ

• รองรับการใช้งานที่ความเร็วรอบสูง
• รับแรงรุนได้สองทิศทาง
• ต้องการการบำรุงรักษาต่ำ
• ID 16 mm x OD 40 x Width 11

ข้อมูลจำเพาะ

• นวัตกรรมเสื้อตลับลูกปืนแยกส่วนตระกูล SNL (Plummer Block Housing): ผลิตจากเหล็กหล่อคุณภาพสูง ออกแบบมาเพื่อยืดอายุการใช้งานของตลับลูกปืนภายใน ช่วยให้การติดตั้งและบำรุงรักษาง่ายดายยิ่งขึ้น
• ระบบระบายความร้อนที่มีประสิทธิภาพ: ฐานของเสื้อออกแบบให้มีพื้นที่ผิวสัมผัสอากาศกว้างขึ้น พร้อมครีบระบายความร้อน ช่วยถ่ายเทความร้อนจากตลับลูกปืนออกสู่บรรยากาศได้อย่างรวดเร็ว
• เครื่องหมายบอกแนวศูนย์กลางและจุดเจาะ (Centering Marks): มีการหล่อขึ้นรูปแนวบอกตำแหน่งบนตัวเสื้อ ช่วยให้ช่างเทคนิคสามารถจัดศูนย์กลางและเจาะรูยึดฐานได้อย่างแม่นยำรวดเร็ว
• ความยืดหยุ่นในการเลือกใช้ระบบซีล: รองรับการเปลี่ยนชุดซีลหลากหลายรูปแบบ (เช่น ซีลสักหลาด, ซีลยาง, หรือซีล labyrinth) ตามสภาพแวดล้อมการใช้งานจริงของโรงงาน

Dimensions
BEARING SEAT
Da	90 mm	Diameter of bearing seat
	G7	Tolerance class of bearing seat diameter
Ca	41 mm	Width of bearing seat
H1	60 mm	Centre height of bearing seat
OUTSIDE DIMENSIONS
Db	62 mm	Bore diameter
A	90 mm	Overall width
A1	60 mm	Foot width
G1	1/8-27 NPSF	Thread of relubrication holes
H	113 mm	Overall height
H2	25 mm	Foot height
L	205 mm	Overall length
J	170 mm	Distance between attachment bolts
N	20 mm	Length of attachment bolt hole
N1	15 mm	Width of attachment bolt hole
SEAL GROOVES
A3	65 mm	Inside width between seal grooves
A4	5 mm	Width of seal groove
A5	9 mm	Distance to seal groove back face
A6	12 mm	Width at bore diameter
Dc	70.5 mm	Diameter of seal groove
DOWEL PINS
J6	188 mm	Distance between dowel pins
J7	22 mm	Axial offset of dowel pins
N4	max. 6 mm	Diameter of dowel pins
Calculation data
BREAKING LOADS
P0°	170 kN	Breaking load at 0° load angle (if the housing is not supported over its entire base)
P55°	265 kN	Breaking load at 55° load angle
P90°	155 kN	Breaking load at 90° load angle
P120°	120 kN	Breaking load at 120° load angle
P150°	110 kN	Breaking load at 150° load angle
P180°	130 kN	Breaking load at 180° load angle
Pa	85 kN	Breaking load, axial
YIELD POINTS OF CAP BOLTS
Q120°	150 kN	Load to reach yield point at 120° load angle
Q150°	85 kN	Load to reach yield point at 150° load angle
Q180°	75 kN	Load to reach yield point at 180° load angle

ข้อมูลทางเทคนิค

• นวัตกรรมเสื้อตลับลูกปืนแยกส่วน (Split Plummer Block Housing): ออกแบบให้ถอดประกอบและบำรุงรักษาง่ายโดยไม่ต้องรื้อถอนเพลาทั้งหมด
• วัสดุเหล็กหล่อเหนียว/เหล็กหล่อคุณภาพสูง: ทนทานต่อแรงกระแทกและแรงดึงสูง ป้องกันการแตกร้าวภายใต้สภาวะงานหนัก
• ระบบระบายความร้อนที่มีประสิทธิภาพ: ออกแบบฐานเสื้อให้ถ่ายเทความร้อนออกจากตัวตลับลูกปืนได้อย่างรวดเร็ว
