สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV พื้นที่หน้าตัด 95 จำนวนแกน 3 จำนวนเส้นลวด 15

Name: สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV พื้นที่หน้าตัด 95 จำนวนแกน 3 จำนวนเส้นลวด 15
Brand: VENINE
SKU: 3.6/6(7.2) kV CV พื้นที่หน้าตัด 95 จำนวนแกน 3 จำนวนเส้นลวด 15
Price: 7953.46 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

7,953.46 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV พื้นที่หน้าตัด 95 จำนวนแกน 3 จำนวนเส้นลวด 15

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

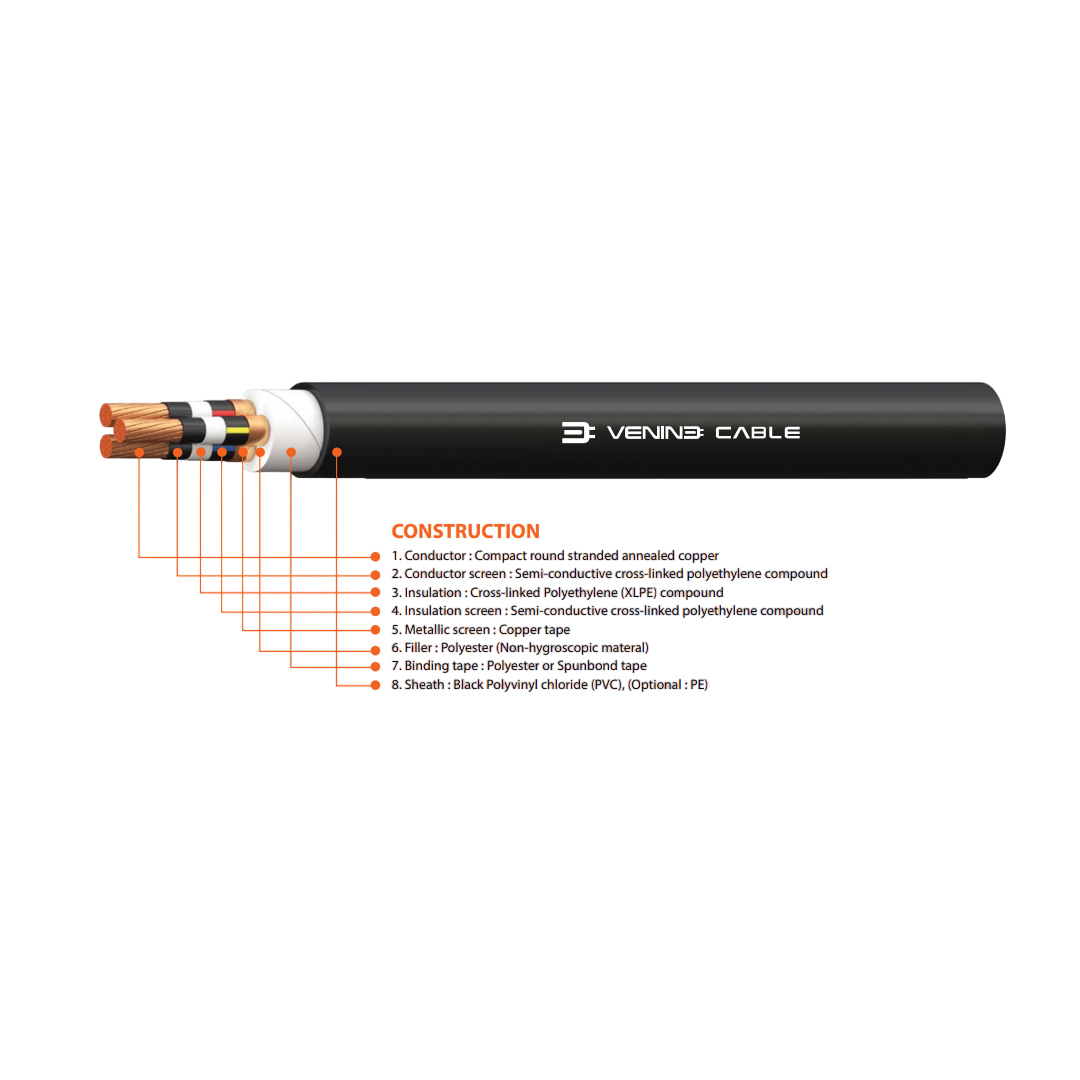

คุณสมบัติของสาย VENINE CV

แรงดันใช้งาน (Voltage Rating): 3.6/6(7.2) kV – ใช้งานได้ในระบบแรงดันปานกลาง
ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper) ตามมาตรฐาน IEC 60228 Class 2
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ให้คุณสมบัติทนความร้อนสูงถึง 90°C ในการทำงานปกติ และสูงสุด 250°C ในกรณีลัดวงจร (ไม่เกิน 5 วินาที)
ไม่มีเกราะ (Non-armoured): รุ่น CV ไม่มีการเสริมเกราะ จึงเหมาะกับการติดตั้งในท่อร้อยสาย หรือพื้นที่ที่ไม่มีแรงกระแทกภายนอก
เปลือกนอก (Outer Sheath): PVC สีดำ ทนรังสี UV ความชื้น และสารเคมีทั่วไป
มาตรฐานอ้างอิง: IEC 60502-2 / TIS 2143

การติดตั้งสาย VENINE CV 3.6/6(7.2) kV

ติดตั้งในรางวางสาย (Cable Tray)
ติดตั้งในท่อร้อยสาย (Conduit หรือ Duct Bank)
ระบบไฟฟ้าใต้ดินในโรงงานที่มีการป้องกันแรงกระแทกแล้ว
พื้นที่ในอาคาร, ห้องเครื่อง, สถานีไฟฟ้าย่อย
หลีกเลี่ยงการฝังดินโดยตรงหากไม่มีท่อหรือวัสดุป้องกันทางกล
ห้ามโค้งสายต่ำกว่ารัศมีโค้งขั้นต่ำ (Minimum Bending Radius) ที่ระบุในมาตรฐาน
ตรวจสอบความต้านทานฉนวนก่อนใช้งาน

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	95
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	15
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	2.5
ความหนาของเปลือกหุ้ม (Thickness of sheath) (Nominal) มม. (mm)	2.5
เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm)	50
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	0.193
ความต้านทานฉนวนที่อุณหภูมิ 20°C (Insulation resistance at 20°C) (Min.) (MΩ·km)	1,370
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	315
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	300
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	4,390
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV
ประเภทสาย	สายแรงดันปานกลาง หุ้มฉนวน XLPE
แรงดันพิกัด (Rated Voltage)	3.6/6 (7.2) kV (Phase-to-earth / Phase-to-phase)
ความถี่ไฟฟ้า (Frequency)	50 Hz
อุณหภูมิใช้งานต่อเนื่อง	90°C
อุณหภูมิฉุกเฉิน (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
ตัวนำไฟฟ้า (Conductor)	ทองแดงตีเกลียว (Stranded Copper Class 2 ตาม IEC 60228)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE (ขึ้นอยู่กับรุ่น)
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, สารเคมีบางชนิด
มาตรฐานอ้างอิง	IEC 60502-2
จำนวนแกน (Number of Cores)	1 แกน หรือ 3 แกน แล้วแต่การใช้งาน
การติดตั้ง	วางบนราง, ในท่อ, หรือฝังดิน (ขึ้นกับการเลือกเกราะเพิ่มเติม)
การใช้งานทั่วไป	ใช้ในระบบจ่ายไฟแรงดันปานกลางในอุตสาหกรรม, อาคาร, สถานีไฟฟ้า, พื้นที่กลางแจ้ง
