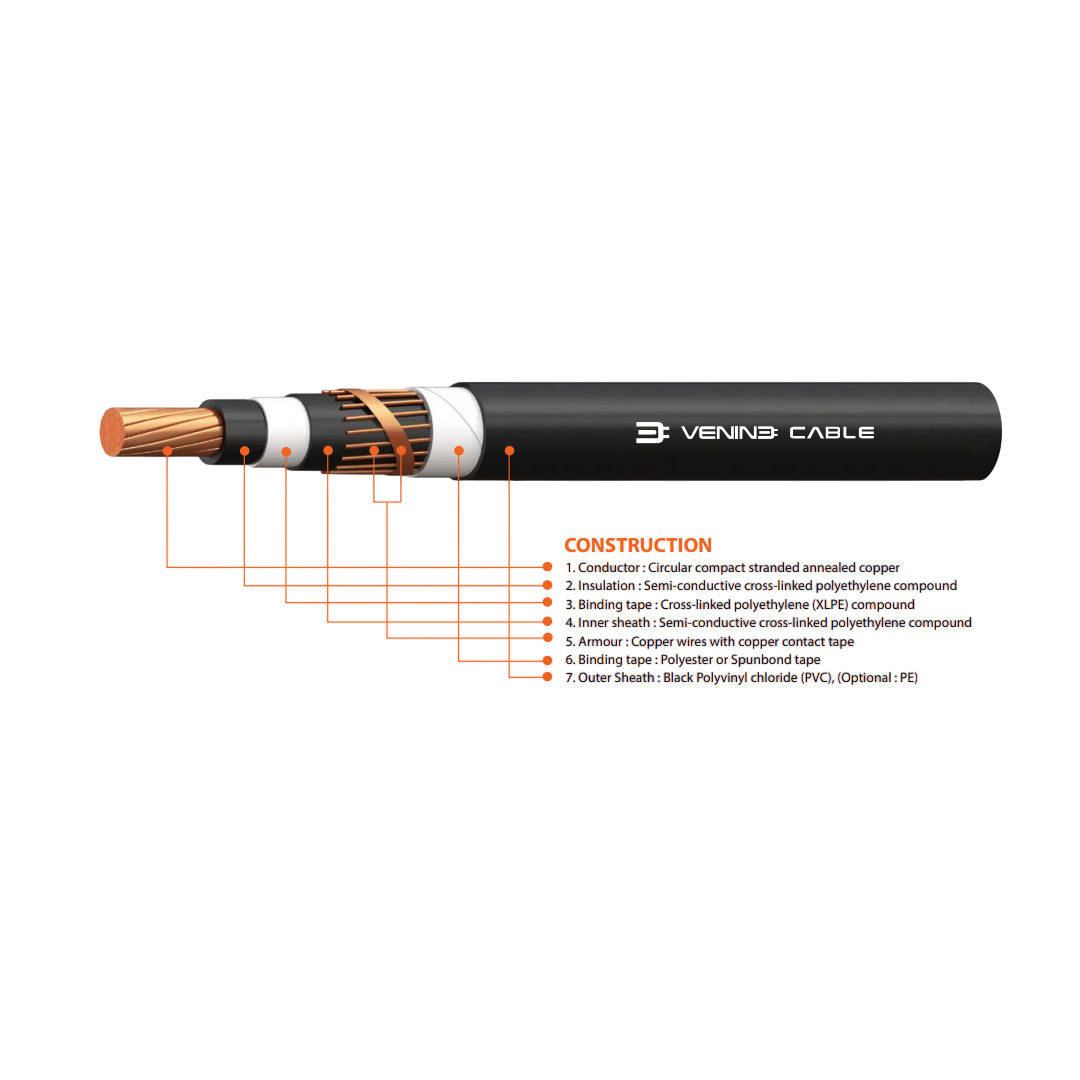

สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV พื้นที่หน้าตัด 185 จำนวนแกน 1 จำนวนเส้นลวด 30
สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV พื้นที่หน้าตัด 185 จำนวนแกน 1 จำนวนเส้นลวด 30
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV พื้นที่หน้าตัด 185 จำนวนแกน 1 จำนวนเส้นลวด 30
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของสาย VENINE CV
- แรงดันใช้งาน (Voltage Rating): 3.6/6(7.2) kV – ใช้งานได้ในระบบแรงดันปานกลาง
- ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper) ตามมาตรฐาน IEC 60228 Class 2
- ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ให้คุณสมบัติทนความร้อนสูงถึง 90°C ในการทำงานปกติ และสูงสุด 250°C ในกรณีลัดวงจร (ไม่เกิน 5 วินาที)
- ไม่มีเกราะ (Non-armoured): รุ่น CV ไม่มีการเสริมเกราะ จึงเหมาะกับการติดตั้งในท่อร้อยสาย หรือพื้นที่ที่ไม่มีแรงกระแทกภายนอก
- เปลือกนอก (Outer Sheath): PVC สีดำ ทนรังสี UV ความชื้น และสารเคมีทั่วไป
- มาตรฐานอ้างอิง: IEC 60502-2 / TIS 2143
การติดตั้งสาย VENINE CV 3.6/6(7.2) kV
- ติดตั้งในรางวางสาย (Cable Tray)
- ติดตั้งในท่อร้อยสาย (Conduit หรือ Duct Bank)
- ระบบไฟฟ้าใต้ดินในโรงงานที่มีการป้องกันแรงกระแทกแล้ว
- พื้นที่ในอาคาร, ห้องเครื่อง, สถานีไฟฟ้าย่อย
- หลีกเลี่ยงการฝังดินโดยตรงหากไม่มีท่อหรือวัสดุป้องกันทางกล
- ห้ามโค้งสายต่ำกว่ารัศมีโค้งขั้นต่ำ (Minimum Bending Radius) ที่ระบุในมาตรฐาน
- ตรวจสอบความต้านทานฉนวนก่อนใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²) | 185 |
| จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.)) | 30 |
| ความหนาของฉนวน (Thickness of insulation) (mm (Nominal)) | 2.5 |
| พื้นที่หน้าตัดของเกราะโลหะ (Area of metallic screen) ตร.มม. (mm²) | 16 |
| ความหนาของเปลือกหุ้ม (Thickness of sheath) (Nominal) มม. (mm) | 1.9 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm) | 31 |
| ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km) | 0.0991 |
| ความต้านทานฉนวนที่อุณหภูมิ 20°C (Insulation resistance at 20°C) (Min.) (MΩ·km) | 1,050 |
| กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A) | 570 |
| กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A) | 480 |
| น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km) | 2,340 |
| ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum) | 500 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | VENINE CV |
| ประเภทสาย | สายแรงดันปานกลาง หุ้มฉนวน XLPE |
| แรงดันพิกัด (Rated Voltage) | 3.6/6 (7.2) kV (Phase-to-earth / Phase-to-phase) |
| ความถี่ไฟฟ้า (Frequency) | 50 Hz |
| อุณหภูมิใช้งานต่อเนื่อง | 90°C |
| อุณหภูมิฉุกเฉิน (Short Circuit Temp.) | 250°C (ไม่เกิน 5 วินาที) |
| ตัวนำไฟฟ้า (Conductor) | ทองแดงตีเกลียว (Stranded Copper Class 2 ตาม IEC 60228) |
| ฉนวน (Insulation) | XLPE (Cross-linked Polyethylene) |
| ปลอกชั้นใน (Inner Sheath) | PVC หรือ PE (ขึ้นอยู่กับรุ่น) |
| ปลอกชั้นนอก (Outer Sheath) | PVC สีดำ ทน UV, ความชื้น, สารเคมีบางชนิด |
| มาตรฐานอ้างอิง | IEC 60502-2 |
| จำนวนแกน (Number of Cores) | 1 แกน หรือ 3 แกน แล้วแต่การใช้งาน |
| การติดตั้ง | วางบนราง, ในท่อ, หรือฝังดิน (ขึ้นกับการเลือกเกราะเพิ่มเติม) |
| การใช้งานทั่วไป | ใช้ในระบบจ่ายไฟแรงดันปานกลางในอุตสาหกรรม, อาคาร, สถานีไฟฟ้า, พื้นที่กลางแจ้ง |
