สายไฟ VENINE รุ่น 1.8/3(3.6) kV CV-AWA พื้นที่หน้าตัด 50 จำนวนแกน 1 จำนวนเส้นลวด 6
สายไฟ VENINE รุ่น 1.8/3(3.6) kV CV-AWA พื้นที่หน้าตัด 50 จำนวนแกน 1 จำนวนเส้นลวด 6
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด สายไฟ VENINE รุ่น 1.8/3(3.6) kV CV-AWA พื้นที่หน้าตัด 50 จำนวนแกน 1 จำนวนเส้นลวด 6
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ

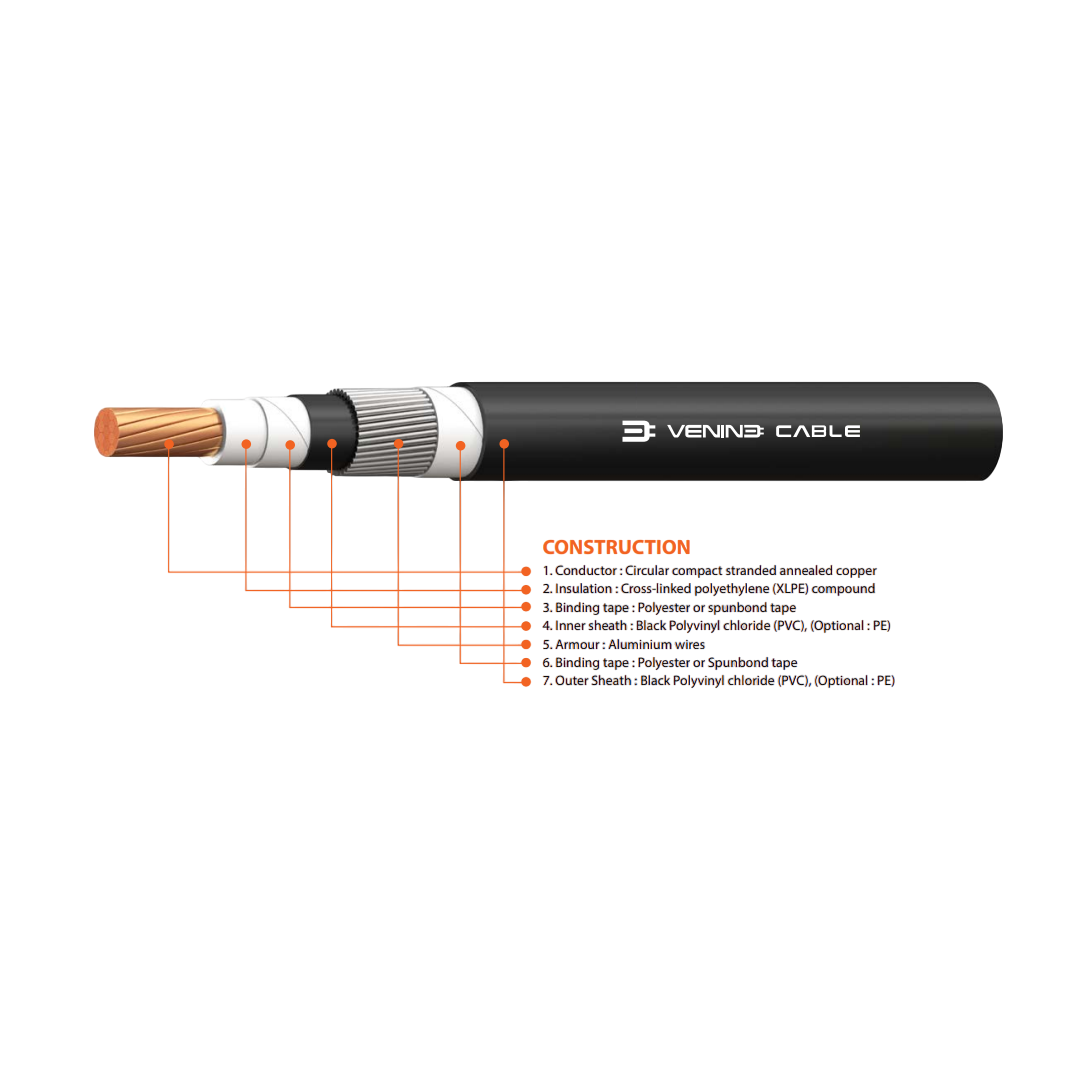

คุณสมบัติของสาย VENINE CV-AWA
- แรงดันไฟฟ้าแรงดันระบุ: 1.8/3 kV
- แรงดันไฟฟ้าแรงดันใช้งานสูงสุด: 3.6 kV (สำหรับระบบ 3 เฟส)
- ตัวนำไฟฟ้า (Conductor): ทองแดงตีเกลียว (Stranded Copper) ตามมาตรฐาน IEC 60228 Class 2
- ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนสูงสุด 90°C (ใช้งานปกติ) และ 250°C (ลัดวงจรไม่เกิน 5 วินาที)
- เปลือกชั้นใน (Inner Sheath): PVC หุ้มรอบฉนวนเพื่อยึดเกราะ
- เกราะ (Armour): ลวดอลูมิเนียมกลม (AWA) – ป้องกันแรงกระแทก และแรงดันจากดินหรือท่อ
- เปลือกนอก (Outer Sheath): PVC สีดำ (ทนรังสี UV และสารเคมีบางชนิด)
- มาตรฐานอ้างอิง: IEC 60502-1, TIS 2143-2543
การติดตั้งสายไฟ VENINE CV-AWA
- ฝังดินโดยตรง (Direct Buried): เหมาะอย่างยิ่งสำหรับสายที่ต้องรับน้ำหนักหรือแรงกดทับ
- เดินในท่อใต้ดิน (Underground Ducts): โดยเฉพาะในพื้นที่เสี่ยงต่อแรงกระแทก เช่น พื้นที่สาธารณะ
- เดินในรางเหล็ก (Cable Trays) หรือรางเปิด
- ใช้งานในพื้นที่เปียกหรือชื้น
- เหมาะกับโรงงานอุตสาหกรรมหนัก, เหมือง, ระบบจ่ายไฟในนิคมอุตสาหกรรม
- ไม่ควรใช้ในบริเวณที่มีสารเคมีรุนแรงหรือความร้อนเกินขีดจำกัดของ PVC
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²) | 50 |
| จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.)) | 6 |
| ความหนาของฉนวน (Thickness of insulation) (mm (Nominal)) | 2.0 |
| ความหนาของเปลือกชั้นใน (Thickness of inner sheath) (mm (Approx.) | 1.0 |
| เส้นผ่านศูนย์กลางของเกราะ (Diameter of wire armour) (mm (Approx.) | 1.25 |
| ความหนาของเปลือกชั้นนอก (Thickness of outer sheath) (mm (Nominal) | 1.6 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) มม. (mm) ค่าโดยประมาณ | 23 |
| ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) Ω/กม. (Ω/km) สูงสุด | 0.387 |
| กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (Current rating in free air at 40°C ambient) แอมแปร์ (A) | 210 |
| กระแสไฟฟ้าที่รับได้เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (Current rating in direct burial in ground at 30°C) แอมแปร์ (A) | 215 |
| น้ำหนักสายไฟ (Cable weight) กก./กม. (kg/km) | 890 |
| ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum) | 500 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | VENINE CV-AWA |
| ประเภทสาย | สายไฟฟ้าหุ้มฉนวน XLPE พร้อมเกราะอลูมิเนียม |
| แรงดันพิกัด (Rated Voltage) | 1.8/3 (3.6) kV (Phase-to-earth / Phase-to-phase) |
| อุณหภูมิใช้งานสูงสุด (Max Operating Temp.) | 90°C |
| อุณหภูมิฉุกเฉิน (Short Circuit Temp.) | 250°C (ไม่เกิน 5 วินาที) |
| ตัวนำไฟฟ้า (Conductor) | ทองแดงตีเกลียว (Stranded Copper) |
| ฉนวน (Insulation) | XLPE (Cross-linked Polyethylene) |
| ปลอกหุ้มชั้นใน (Inner Sheath) | PVC หรือ PE ขึ้นอยู่กับรุ่น |
| เกราะป้องกัน (Armour) | ลวดอลูมิเนียม (Aluminium Wire Armour - AWA) |
| ปลอกหุ้มชั้นนอก (Outer Sheath) | PVC สีดำ (ทน UV, ความชื้น, สารเคมีบางชนิด) |
| มาตรฐานที่ใช้ | IEC 60502-2 / มอก. (ถ้ามี) |
| จำนวนแกน (Core) | มักเป็นสาย 3 แกน (3C) สำหรับระบบ 3 เฟส |
| การติดตั้ง | เหมาะสำหรับการฝังดิน, ท่อร้อยสาย, หรือวางในราง |
| การใช้งาน (Application) | ระบบไฟฟ้าแรงดันปานกลางในอาคาร, โรงงาน, โรงไฟฟ้า, ระบบจ่ายไฟหลัก |
