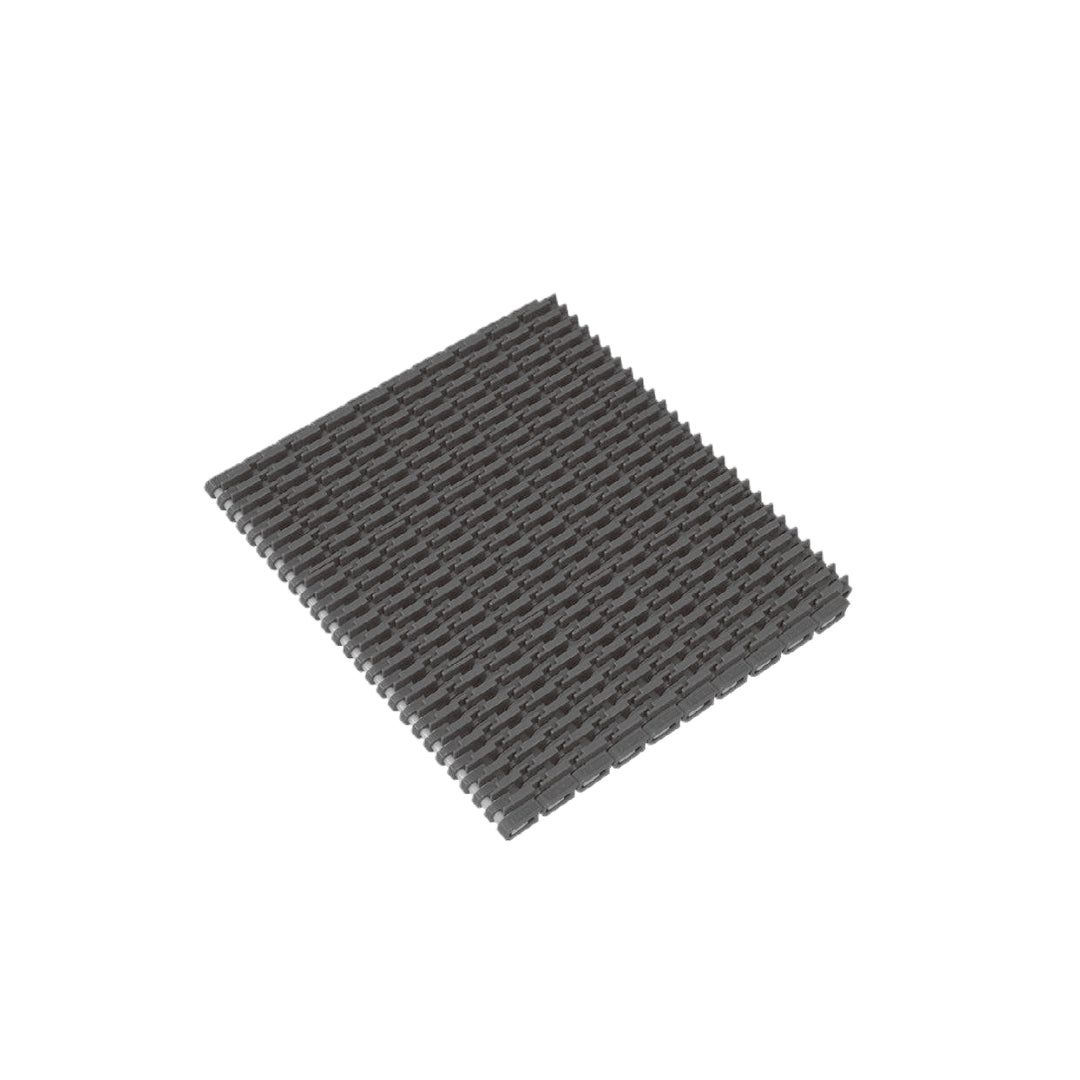

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT1907-K WT1907-K63-LFB
สายพานพลาสติก TSUBAKI Plastic Modular Chain WT1907-K WT1907-K63-LFB
TSUBAKI
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
15,278.00 ฿
Regular price
Sale price
15,278.00 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain WT1907-K WT1907-K63-LFB
สายพานพลาสติก TSUBAKI Plastic Modular Chain WT1907-K WT1907-K63-LFB สายพานลำเลียงพลาสติก WT1907-K Series เป็น สายพานลำเลียง ประเภท Straight Running/Raised-Rib Type (แบบวิ่งตรง/มีสันยก) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีน้ำหนักเบาและเหมาะสำหรับการลำเลียงผลิตภัณฑ์ขนาดเล็ก แผ่นยาง และยังสามารถใช้งานร่วมกับชุดฉีดพ่นน้ำได้ รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก WT1907-K Series
- การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
- เหมาะสำหรับการลำเลียงหลากหลาย (Suitable for conveying): เหมาะสำหรับการลำเลียงผลิตภัณฑ์ขนาดเล็ก แผ่นยาง และยังสามารถใช้งานร่วมกับชุดฉีดพ่นน้ำได้
- น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา
Standard Chain
Standard Chain
| Standard Chain | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Material | Standard | Low friction/Wear resistant | Advanced low friction/wear resistant | Low friction | ||||||
| Material mark | - | B | BL | LFW | LFG | LFB | ALF | NILF | WR | |
| Link color | Gray | Blue | Sky blue | White | Green | Brown | Light blue | Dark gray | Dark green | |
| Max. allowable load kN/m {kgf/m} | 22.2 {2265} | |||||||||
| Chain mass kg/m² | 11.0 | |||||||||
| Max. allowable speed m/min | With lube | 50 | ||||||||
| No lube | ||||||||||
| Operating temperature range °C | -20 to (60) 80 | |||||||||
| Pin material | Special engineering plastic | |||||||||
| Plug material | Polyacetal | |||||||||
| Plug color | Yellow | |||||||||
| Available | △ | △ | △ | △ | △ | ○ | △ | ○ | △ | |
High-Function Chain
High-Function Chain
| High-Function Chain | |||||||
|---|---|---|---|---|---|---|---|
| Material | Low friction Wear resistant | High temperature | Antibacterial/ Mold resistant | Electrostatic preventive | Middle friction | Ultraviolet resistant | |
| Material mark | HG | HTW | MWS | SE | MF | UVR | |
| Link color | Navy blue | White | Cream | Gray | Yellow | Light gray | |
| Max. allowable load kN/m {kgf/m} | 22.2 {2265} | 12.8 {1306} | 22.2 {2265} | 16.4 {1676} | 22.2 {2265} | ||
| Chain mass kg/m² | 11.0 | 7.5 | 11.0 | ||||
| Max. allowable speed m/min | With lube | 50 | 50 | 50 | |||
| No lube | 50 | ||||||
| Operating temperature range °C | -20 to (60)80 | 5 to 105 | -20 to (60)80 | -20 to 80 | -20 to (60)80 | ||
| Pin material | Special engineering plastic | Polypropylene | Special engineering plastic | ||||
| Plug material | Polyacetal | Polypropylene | Polyacetal | ||||
| Plug color | Yellow | Blue | Yellow | ||||
| Available | △ | △ | △ | △ | △ | △ | |
หมายเหตุ
- 1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
- 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกใช้กับพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอ ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
- 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. จำนวนข้อต่อหน่วย (ความกว้างของโซ่): 200 (K09 ถึง K18), 100 (K21 ถึง K36), 80 (K39 ถึง K48), 60 (มากกว่า K51)
Tsubaki Model Table
Tsubaki Model Table
| Chain width X | Chain type | |
|---|---|---|
| Low friction/Wear resistant LFB | Low friction NILF | |
| 228.6 | WT1907-K09-LFB | WT1907-K09-NILF |
| 304.8 | WT1907-K12-LFB | WT1907-K12-NILF |
| 381.0 | WT1907-K15-LFB | WT1907-K15-NILF |
| 457.2 | WT1907-K18-LFB | WT1907-K18-NILF |
| 533.4 | WT1907-K21-LFB | WT1907-K21-NILF |
| 609.6 | WT1907-K24-LFB | WT1907-K24-NILF |
| 685.8 | WT1907-K27-LFB | WT1907-K27-NILF |
| 762.0 | WT1907-K30-LFB | WT1907-K30-NILF |
| 838.2 | WT1907-K33-LFB | WT1907-K33-NILF |
| 914.4 | WT1907-K36-LFB | WT1907-K36-NILF |
| 990.6 | WT1907-K39-LFB | WT1907-K39-NILF |
| 1066.8 | WT1907-K42-LFB | WT1907-K42-NILF |
| 1143.0 | WT1907-K45-LFB | WT1907-K45-NILF |
| 1219.2 | WT1907-K48-LFB | WT1907-K48-NILF |
| 1295.4 | WT1907-K51-LFB | WT1907-K51-NILF |
| 1371.6 | WT1907-K54-LFB | WT1907-K54-NILF |
| 1447.8 | WT1907-K57-LFB | WT1907-K57-NILF |
| 1524.0 | WT1907-K60-LFB | WT1907-K60-NILF |
| 1600.2 | WT1907-K63-LFB | WT1907-K63-NILF |
| 1676.4 | WT1907-K66-LFB | WT1907-K66-NILF |
| 1752.6 | WT1907-K69-LFB | WT1907-K69-NILF |
| 1828.8 | WT1907-K72-LFB | WT1907-K72-NILF |
| 1905.0 | WT1907-K75-LFB | WT1907-K75-NILF |
หมายเหตุ
- 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 3 นิ้ว (76.2 มม.) ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,905 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
- 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือประมาณ -0.5% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C
- 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,905 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่มากกว่า 1,905 มม. สามารถใช้ได้ภายใต้ 80% ของความตึงสูงสุดของโซ่ในกรณีที่เปลี่ยนหมุดเป็นหมุดที่ทำจากโพลีโพรพีลีน
