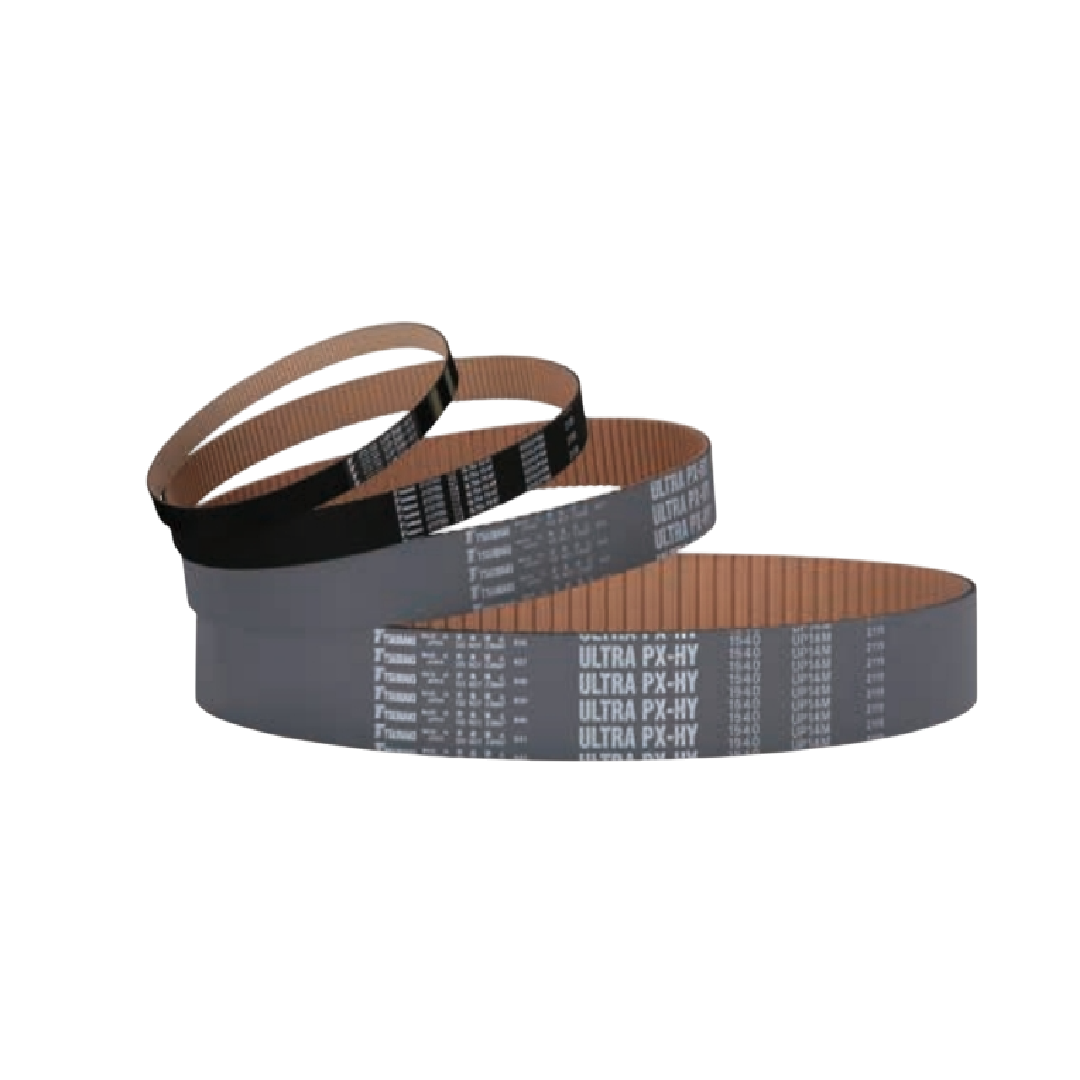

สายพานซิงโครนัส TSUBAKI BG420UP3M Ultra PX Belts HY Type

Tsubaki สายพาน Ultra PX ประเภท HY: สายพานประเภทนี้ได้รับการเพิ่มความแข็งแกร่งและความแข็งอย่างมากด้วยสายไฮบริดที่ผลิตขึ้นโดยใช้เส้นใยคาร์บอนและเส้นใยแก้วที่มีความแข็งแรงสูงเป็นพิเศษ

คุณสมบัติ Tsubaki สายพาน Ultra PX ประเภท HY

ความแข็งแกร่งสูงเป็นพิเศษ

• สายไฮบริดทำจากคาร์บอนแข็งและเส้นใยแก้วที่ผ่านการประมวลผลเป็นพิเศษ ซึ่งทำให้มีความสามารถในการถ่ายโอนข้อมูลได้สูง
• แสดงความสามารถในการส่งกำลังที่สูงขึ้น (ประมาณ 1.3 ถึง 2.0 เท่าของสายพาน PX มาตรฐาน)
• ช่วยลดความกว้างและระยะห่าง ทำให้ชุดส่งกำลังมีขนาดกะทัดรัดยิ่งขึ้น
• ส่งผลให้มีการลดน้ำหนักและลดความเฉื่อยของเฟืองสายพานด้วย

ความแข็งแกร่งสูงเป็นพิเศษ

• สายไฮบริดช่วยลดการยืดตัวของโหลดและช่วยให้ถ่ายโอนโหลดขนาดใหญ่ด้วยความเร็วสูงได้
• ช่วยให้สามารถดำเนินงานอุปกรณ์ได้ด้วยความเร็วสูงโดยลดเวลาในการลดทอนสัญญาณและลดแอมพลิจูดสูงสุดลงอย่างมาก
• แสดงให้เห็นการลดลงของการยืดตัวของโหลด (ค่าคงที่ของสปริงลดลง) และทำให้มีความเร็วสูงและการทำงานที่โหลดสูง
• ช่วยเพิ่มความแม่นยำในการหยุด และเพิ่มความเร็วของเครื่องจักรได้โดยลดเวลาการลดทอนและแอมพลิจูดสูงสุดอย่างมีนัยสำคัญ
• ความสามารถในการส่งกำลังสูง:กราฟิกแสดงให้เห็นว่าสายพาน Ultra PX HY Type มีความสามารถในการส่งกำลังมากกว่าสายพาน PX มาตรฐานประมาณ 1.3 ถึง 2.0 เท่า นอกจากนี้ยังแสดงให้เห็นว่าสายพานประเภท HY ที่แคบกว่าสามารถให้ความสามารถในการส่งกำลังเท่ากับสายพาน PX มาตรฐานที่กว้างกว่าได้อย่างไร
• ความแข็งแกร่งสูง:กราฟเปรียบเทียบการยืดตัวของสายพาน PX และสายพาน Ultra PX HY แสดงให้เห็นว่าสายพาน HY มีการยืดตัวน้อยลงอย่างเห็นได้ชัดภายใต้ภาระเดียวกัน นอกจากนี้ยังแสดงให้เห็นคุณสมบัติการลดทอนที่ดีขึ้น ส่งผลให้เวลาการทรุดตัวเร็วขึ้นและแอมพลิจูดลดลง

ความสำเร็จทั้งในด้านความแข็งแกร่งและความทนทานต่อความยืดหยุ่น

• บรรลุอัตราการรักษาความแข็งแรงสูงแม้จะอยู่ภายใต้การทำงานที่ความเร็วสูงและโหลดสูง
• สามารถใช้ลูกล้อหลังได้
• เอฟเฟกต์การดูดซับแรงกระแทกที่เกิดจากสายไฮบริดซึ่งใช้เนื้อผ้าฟันแรงเสียดทานต่ำและโครงสร้างพิเศษ ช่วยลดเสียงรบกวน ส่งผลให้การทำงานเงียบและสะอาด

ขนาด Belt Tooth Profile

ตัวอย่างการกำหนดหมายเลขรุ่น

วัสดุ:ระบุวัสดุที่ใช้ในการสร้างสายพาน

• ยาง: ยางคลอโรพรีนความเข้มข้นสูง (สีดำ) - เช่นเดียวกับชนิด HC
• ผ้าฟัน: ผ้าที่ทนทานต่อการสึกหรอ - เช่นเดียวกับประเภท HC และ HA
• เชือก:ลูกผสมระหว่างคาร์บอนไฟเบอร์และไฟเบอร์กลาสที่มีความแข็งแรงสูง ถือเป็นความแตกต่างที่สำคัญจากเชือกประเภท HC และ HA ซึ่งใช้เฉพาะไฟเบอร์กลาสที่มีความแข็งแรงสูงเท่านั้น

ข้อมูลจำเพาะ:ระบุข้อมูลจำเพาะและคุณสมบัติหลักของสายพาน UP3M-HY:

• สเตอร์สายพาน:เข้ากันได้กับสเตอร์สายพาน PX P3M
• ทนน้ำมัน, ทนน้ำ:ไม่ใช่ - คล้ายกับประเภท HC
• ช่วงอุณหภูมิในการทำงาน: -15 ถึง 80°C - คล้ายกับประเภท HC และ HA (สภาพแวดล้อมที่ไม่มีน้ำมันสำหรับ HA)
• คำสั่ง RoHS2:เป็นไปตามข้อกำหนด - คล้ายกับประเภท HC และ HA
• ค่าการนำไฟฟ้า:ไม่ - คล้ายกับประเภท HC และ HA
