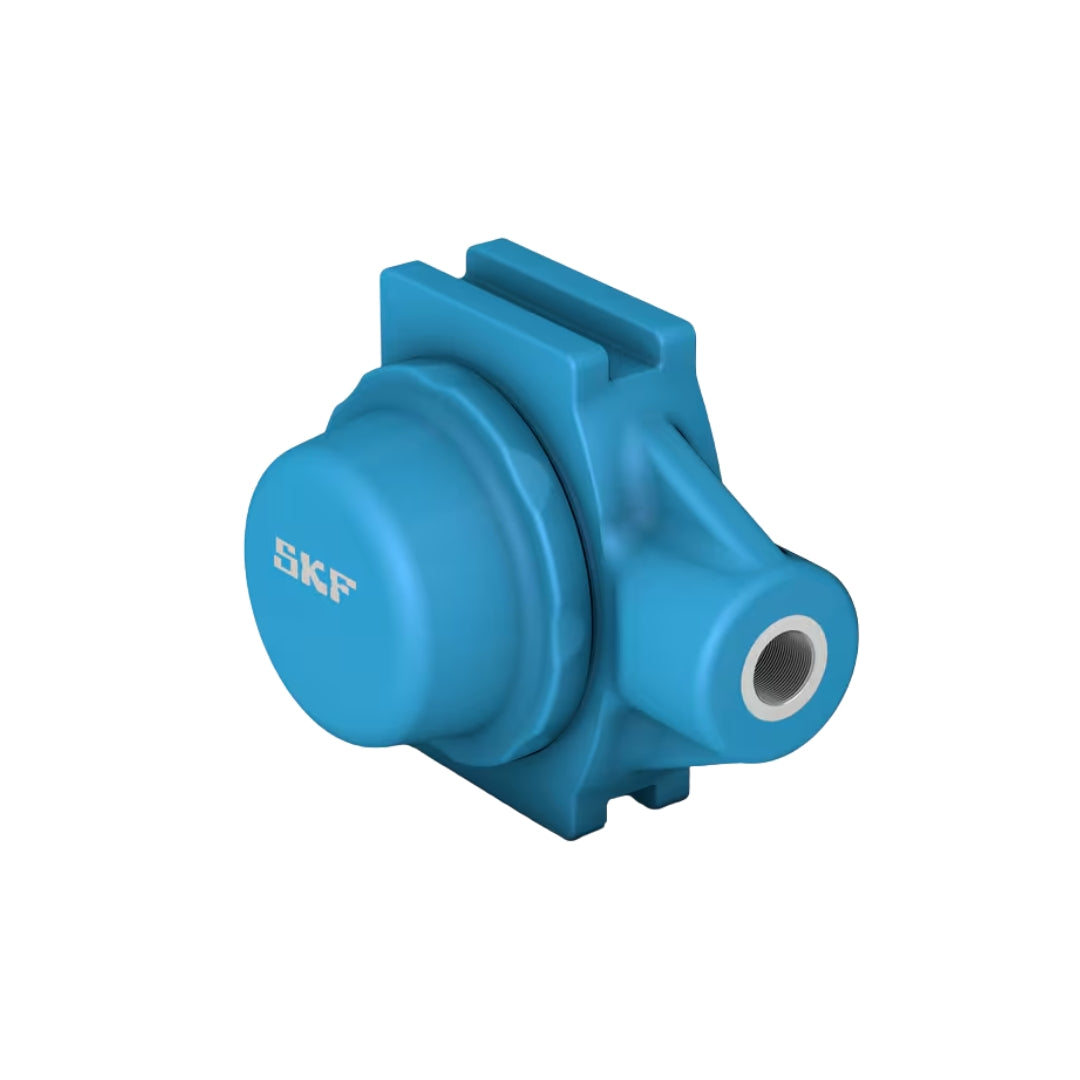

ตลับลูกปืน SKF WSTUC 107-CPSS-DFH

ตลับลูกปืน SKF WSTUC 107-CPSS-DFH วิเคราะห์โครงสร้างสแตนเลสเกรดหล่อ (Cast Stainless) ของ SKF ที่ถูกปรับปรุงคุณสมบัติทางโลหะวิทยาเพื่อต้านทานการเกิดออกซิเดชันในสภาวะที่มีเกลือและกรดสูง ชุด Take-up รหัสนี้ผสมผสานเทคโนโลยีซีล DFH ที่ไร้รอยต่อ ป้องกันไม่ให้แบคทีเรียหรือน้ำซึมเข้าไปถึงชั้นเรซเวย์ภายใน เป็นชิ้นส่วนที่ได้รับการยกย่องว่าทนทานที่สุดในอุตสาหกรรมอาหารเหลว

คุณสมบัติ

• ระบบซีลขั้นสูง DFH ป้องกันการรั่วซึมรอบทิศทาง: กักเก็บสารหล่อลื่นประสิทธิภาพสูงไว้ภายในพร้อมสกัดกั้นสิ่งสกปรกภายนอกอย่างเด็ดขาด
• โครงสร้างเสื้อตลับลูกปืน CPSS ทนแรงดึงสูง: ให้ความมั่นคงและกระจายน้ำหนักได้ดีเยี่ยมเมื่อติดตั้งบนโครงสร้างเครื่องจักร
• ความเชี่ยวชาญด้านวัสดุต้านสนิมจาก SKF: เหมาะสำหรับติดตั้งในพื้นที่กลางแจ้งหรือบริเวณที่มีความชื้นและไอน้ำหนาแน่น
• ความเสถียรในการขับเคลื่อนรอบสูง: ลดการสั่นสะเทือนและช่วยให้ระบบส่งกำลังทำงานได้อย่างราบรื่นต่อเนื่อง

ข้อมูลจำเพาะ

• ชุดเสื้อตลับลูกปืน Take-up พร้อมฟีเจอร์ป้องกันพิเศษ เหมาะสำหรับอุตสาหกรรมที่ต้องเผชิญสภาวะการชะล้างทำความสะอาดบ่อยครั้ง
• ระบบป้องกันการรั่วไหลและการแทรกซึมของความชื้นระดับสูง (DFH) ปกป้องตลับลูกปืนภายในจากการกัดกร่อนและการเสื่อมสภาพ
• มอบความมั่นใจในทุกรอบการหมุน ลดแรงสั่นสะเทือน และช่วยให้ระบบสายพานลำเลียงขับเคลื่อนไปได้อย่างต่อเนื่องไม่มีสะดุด

Dimensions
d	36.513 mm	Bore diameter
A	39 mm	Overall width
A1	12 mm	Width of piloting groove
A2	30 mm	Width of flange in which piloting grooves are provided
A5	67.6 mm	Standout of end cover
B	34.9 mm	Width of inner ring
B4	6 mm	Distance from locking device side face to thread centre
H	103 mm	Overall height
H1	88.8 mm	Distance between bottoms of piloting grooves
H2	40 mm	Height of attachment end
L	122 mm	Overall length
L1	76 mm	Distance from attachment end face to centre line of spherical seat diameter
L3	63 mm	Length of piloting groove
G	3/4-10 UNC	Thread size attachment end
G1	21 mm	Thread length
s1	25.4 mm	Distance from locking device side face to raceway centre
Calculation data
Basic dynamic load rating	C	21.6 kN
Basic static load rating	C0	15.3 kN
Fatigue load limit	Pu	0.655 kN
Limiting speed		500 r/min
Limiting speed		500 r/min
Mounting information
Set screw	G2	5/16-24 UNF
Hexagonal key size for set screw		3.969 mm
Recommended tightening torque for set screw		6.5 N·m

ข้อมูลทางเทคนิค

• เทคโนโลยีซีลเฉพาะรุ่น CPSS-DFH: ป้องกันการแทรกซึมของสิ่งแปลกปลอมและสารเคมีทำความสะอาดได้อย่างเหนือชั้น
• โครงสร้างสแตนเลสสตีลทนสนิม: เหมาะสำหรับอุตสาหกรรมที่ต้องล้างทำความสะอาดเครื่องจักรด้วยน้ำยาเคมีเป็นประจำ
• กลไก Take-up Unit ที่แม่นยำ: ช่วยให้การติดตั้งและปรับตั้งระยะของสายพานลำเลียงทำได้อย่างรวดเร็วและมั่นคง
• มาตรฐานความเสถียรจาก SKF: ลดการสึกหรอ ประหยัดพลังงาน และเพิ่มประสิทธิภาพสูงสุดให้แก่ระบบส่งกำลัง
