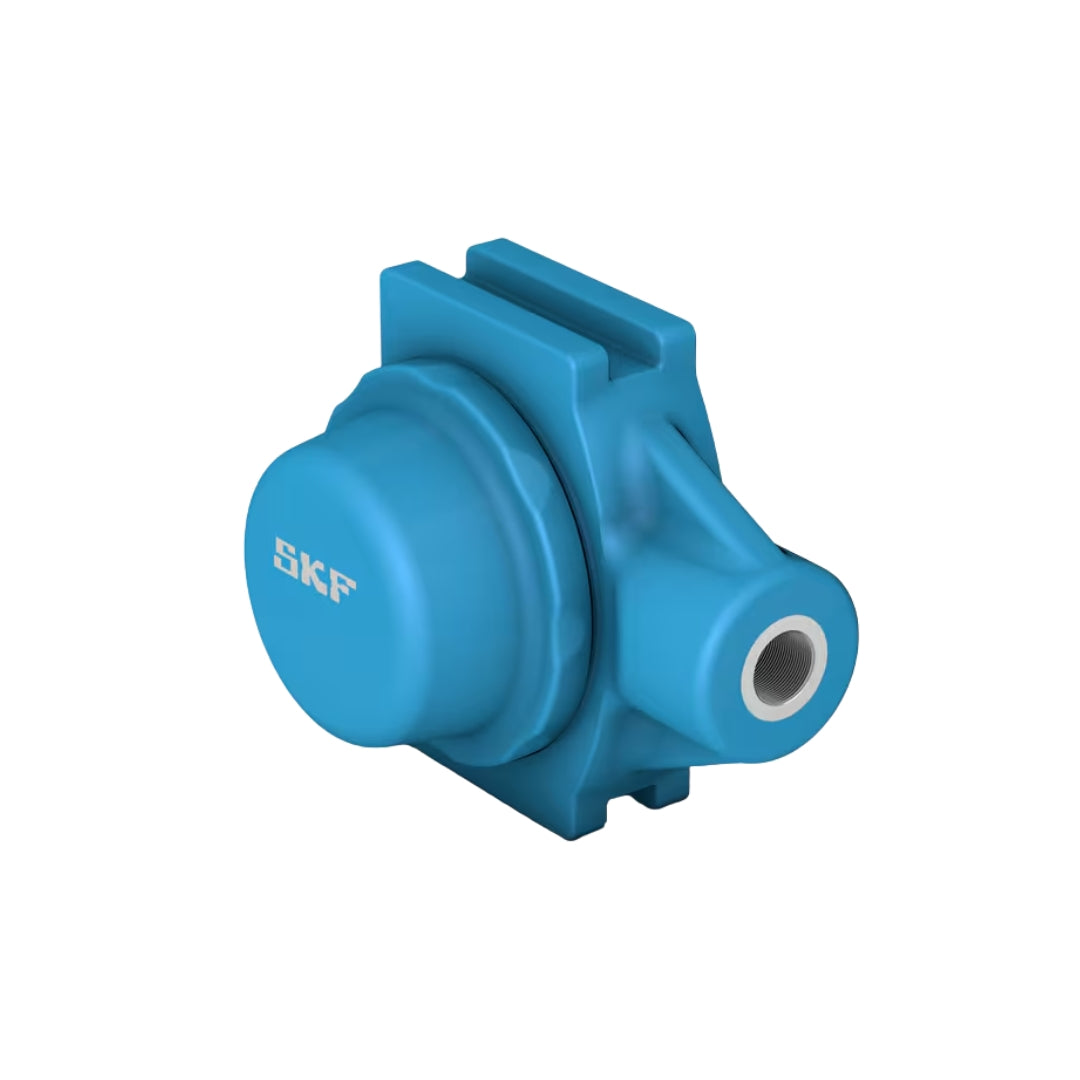

ตลับลูกปืน SKF WSTUC 104-CPSS-DFH

ตลับลูกปืน SKF WSTUC 104-CPSS-DFH ค้นพบขีดสุดของความทนทานในยูนิตดึงสายพานขนาดกะทัดรัด SKF นำเสนอเสื้อหล่อสแตนเลส CPSS ที่ทนต่อความล้าจากแรงดึง (Tensile Stress) ได้มหาศาล ระบบซีล DFH ปฏิวัติวงการด้วยการใช้ขอบยางเกรดอาหารแบบสัมผัสและแผ่นเหวี่ยงน้ำที่ทำงานประสานกัน ถือเป็นวิศวกรรมชิ้นเอกที่ช่วยลดความเสี่ยงในการปนเปื้อนของอาหารได้อย่างแท้จริง

คุณสมบัติ

• ชุดตลับลูกปืนเสื้อสแตนเลสขนาดกะทัดรัดพร้อมระบบซีล DFH: ผสมผสานขนาดที่คล่องตัวเข้ากับการปกป้องสิ่งแปลกปลอมขั้นสูงสุด
• ความทนทานต่อการกัดกร่อนและสารเคมี (CPSS Series): มั่นใจได้ในความสะอาดและอายุการใช้งานที่ยาวนานแม้ในสภาพแวดล้อมเปียกชื้น
• ประสิทธิภาพการกระจายแรงเค้นที่ยอดเยี่ยม: ออกแบบโครงสร้างรองรับน้ำหนักและแรงบิดได้อย่างสมดุลตามมาตรฐาน SKF
• ความน่าเชื่อถือระดับมืออาชีพสำหรับงานอุตสาหกรรม: ช่วยเพิ่มเสถียรภาพและความปลอดภัยให้กับระบบขับเคลื่อนทั้งหมดของโรงงาน

ข้อมูลจำเพาะ

• ชุดเสื้อตลับลูกปืน Take-up ขนาดกะทัดรัดรุ่นท็อป รวบรวมเทคโนโลยีการป้องกันสิ่งแปลกปลอมและความชื้นไว้ในหนึ่งเดียว
• ระบบซีลและฝาครอบป้องกันแบบ CPSS-DFH เกราะป้องกันน้ำและความชื้นจากการชะล้าง รวมถึงฝุ่นละอองขนาดเล็ก
• ช่วยลดปัญหาเครื่องจักรขัดข้องจากสนิมและการสึกหรอ ทำให้ระบบสายพานทำงานได้เต็มประสิทธิภาพและลดต้นทุนค่าเปลี่ยนอะไหล่

Dimensions
d	31.75 mm	Bore diameter
A	39 mm	Overall width
A1	12 mm	Width of piloting groove
A2	30 mm	Width of flange in which piloting grooves are provided
A5	67.6 mm	Standout of end cover
B	34.9 mm	Width of inner ring
B4	6 mm	Distance from locking device side face to thread centre
H	103 mm	Overall height
H1	88.8 mm	Distance between bottoms of piloting grooves
H2	40 mm	Height of attachment end
L	122 mm	Overall length
L1	76 mm	Distance from attachment end face to centre line of spherical seat diameter
L3	63 mm	Length of piloting groove
G	3/4-10 UNC	Thread size attachment end
G1	21 mm	Thread length
s1	25.4 mm	Distance from locking device side face to raceway centre
Calculation data
Basic dynamic load rating	C	21.6 kN
Basic static load rating	C0	15.3 kN
Fatigue load limit	Pu	0.655 kN
Limiting speed		500 r/min
Limiting speed		500 r/min
Mounting information
Set screw	G2	5/16-24 UNF
Hexagonal key size for set screw		3.969 mm
Recommended tightening torque for set screw		6.5 N·m

ข้อมูลทางเทคนิค

• ประสิทธิภาพซีลคู่ CPSS-DFH: ปิดผนึกอย่างแน่นหนา ป้องกันน้ำและความชื้นไม่ให้เข้าสู่แกนกลางแม้ในสภาวะการทำงานที่หนักหน่วง
• โครงสร้างสแตนเลส (Stainless Steel) ป้องกันการกัดกร่อน: เหมาะสำหรับอุตสาหกรรมแปรรูปอาหารและเครื่องดื่มที่ต้องการสุขอนามัยสูงสุด
• ความสะดวกในการปรับตั้ง Take-up Unit: ช่วยให้การควบคุมความตึงสายพานลำเลียงมีประสิทธิภาพและแม่นยำยิ่งขึ้น
• วิศวกรรมความเที่ยงตรงจาก SKF: การันตีความราบรื่นในการหมุนและการส่งกำลังที่ไว้วางใจได้ในระยะยาว
