• ตลับลูกปืน NSK QJ 238 190x340x55
1 1

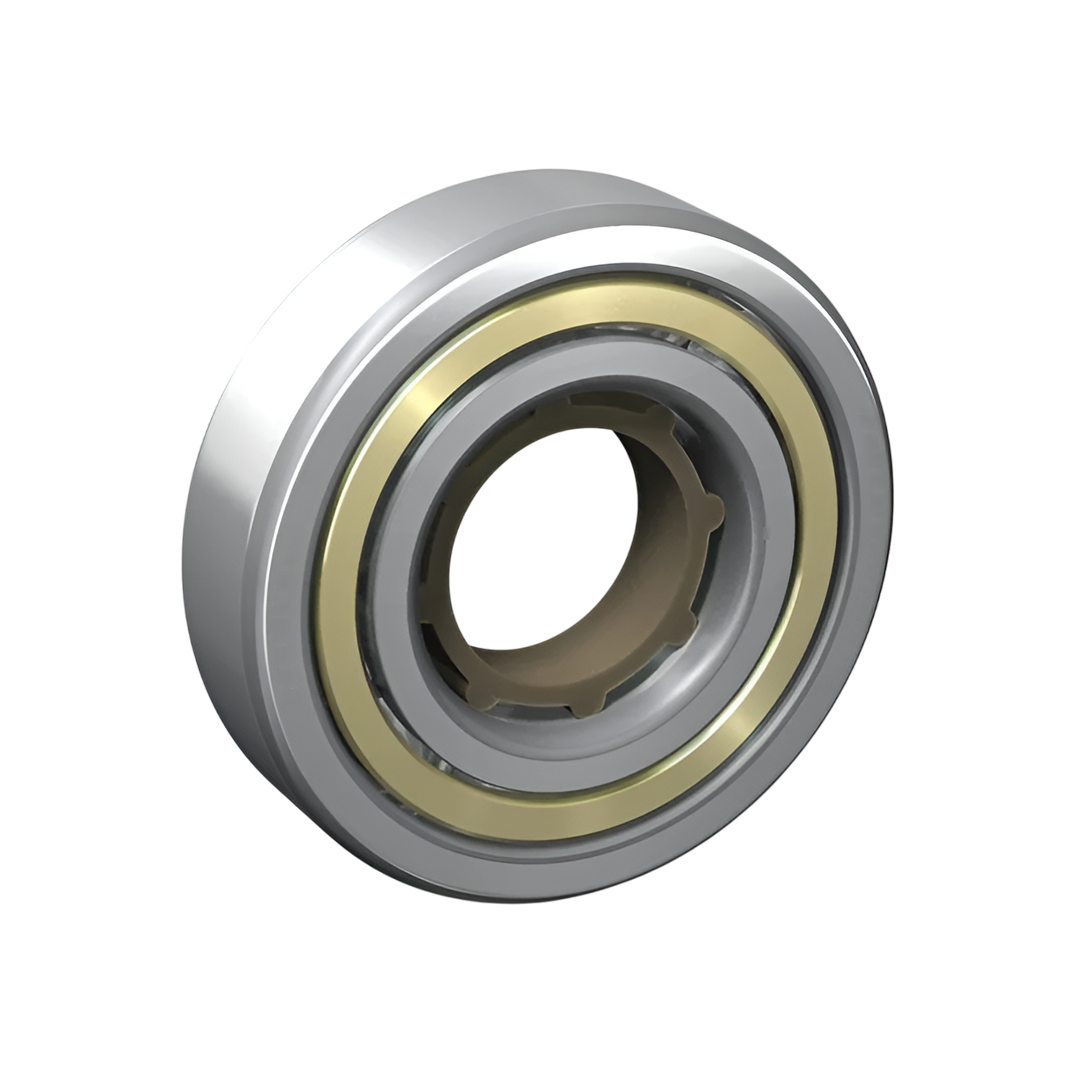

ตลับลูกปืน NSK QJ 238 190x340x55

ตลับลูกปืน NSK QJ 238 190x340x55

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
93,929.69 ฿
93,929.69 ฿
Sale Sold out

รายละเอียด ตลับลูกปืน NSK QJ 238 190x340x55

ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing) ของ NSK ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมสูงในอุตสาหกรรมต่าง ๆ ทั่วโลก เนื่องจากมีความสามารถในการรับแรงทั้งในแนวรัศมี (Radial Load) และแนวแกน (Axial Load) ได้พร้อมกัน อีกทั้งยังให้ความแม่นยำสูง เหมาะอย่างยิ่งสำหรับเครื่องจักรที่ต้องการความเที่ยงตรงและการหมุนรอบที่รวดเร็ว เช่น เครื่องจักรกลซีเอ็นซี (CNC Machine), มอเตอร์ความเร็วสูง, ปั๊มแรงดันสูง และอุปกรณ์ในอุตสาหกรรมยานยนต์

คุณสมบัติ

คุณสมบัติ

  • ออกแบบให้มีจุดสัมผัสสี่จุดระหว่างลูกบอลและร่องราง ช่วยให้รองรับแรงในแนวแกนได้จากทั้งสองทิศทาง
  • มีโครงสร้างลูกปืนแถวเดียว ทำให้ประหยัดพื้นที่ในการติดตั้งมากกว่าลูกปืนแบบสองแถว
  • สามารถรับแรงในแนวรัศมีได้ในระดับหนึ่ง พร้อมทั้งรับแรงแนวแกนจากทั้งสองด้าน
  • มีความแข็งแกร่งและความเที่ยงตรงสูง เหมาะกับงานที่ต้องการการควบคุมตำแหน่งเพลาอย่างแม่นยำ
  • ใช้ลูกบอลขนาดใหญ่และร่องรางพิเศษ เพื่อลดแรงเสียดทานและยืดอายุการใช้งาน
  • มีทั้งแบบเปิดและแบบมีซีลป้องกันฝุ่น เพื่อความเหมาะสมกับสภาพแวดล้อมการใช้งานต่างๆ

การติดตั้ง

  • ควรติดตั้งด้วยเครื่องมือเฉพาะเพื่อป้องกันการกระแทกและการบิดเบี้ยวของวงแหวนลูกปืน
  • ตรวจสอบความสะอาดของเพลาและบ่ารับลูกปืนก่อนการติดตั้ง เพื่อป้องกันสิ่งแปลกปลอม
  • จัดแนวศูนย์กลางของเพลาให้ตรงเพื่อลดแรงกระทำที่ไม่สมดุล
  • ใช้สารหล่อลื่นที่เหมาะสมกับลักษณะงาน เช่น ความเร็วรอบสูงหรืออุณหภูมิสูง
  • หลีกเลี่ยงการหมุนลูกปืนก่อนติดตั้งสมบูรณ์หรือในสภาพที่ไม่มีการหล่อลื่น

การใช้งาน

  • ใช้ในงานที่ต้องการรับแรงแนวแกนจากทั้งสองทิศทาง เช่น ชุดเพลาขับหรือระบบเกียร์
  • เหมาะกับเครื่องจักรที่มีการสลับทิศทางการหมุนหรือมีแรงกระทำหลายทิศทาง
  • ใช้ในงานเครื่องมือกล เช่น โต๊ะหมุน เครื่องจักรกลความเที่ยงตรงสูง และมอเตอร์อุตสาหกรรม
  • เหมาะสำหรับระบบที่ต้องการประหยัดพื้นที่ติดตั้งแต่ยังคงต้องรองรับแรงได้สูง
  • ใช้ในระบบขับเคลื่อนและอุปกรณ์ที่ต้องการการหมุนที่ราบรื่นและเสถียรต่อเนื่อง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

เส้นผ่านศูนย์กลางรูใน (Inner Diameter) d mm 190
เส้นผ่านศูนย์กลางรอบนอก (Outer Diameter) D mm 340
ความกว้างของตลับลูกปืน (Width) B mm 55
รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r min. mm 4
ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr N 440 000
ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r N 1 290 000
ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr kgf 44 500
ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r kgf 131 000
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบจาระบี min⁻¹ 1 400
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบน้ำมัน min⁻¹ 2 000
หมายเลขตลับลูกปืน (Bearing Numbers) QJ 238
ระยะห่างระหว่างตำแหน่งศูนย์โหลด a₀ mm 185.6
ขนาด dₐ ขั้นต่ำ (ค่าต่ำสุดของมิติด้านหนึ่งที่ต้องเตรียม) mm 208
ขนาด Dₐ สูงสุด (ค่ามากสุดของมิติด้านหนึ่งที่ต้องเตรียม) mm 322
รัศมีมุม rₐ สูงสุด (ค่ารัศมีมุมที่ยอมให้ได้) mm 3
น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg 23

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ รายละเอียด / คำอธิบาย
ประเภทของตลับลูกปืน ตลับลูกปืนเม็ดบอลสัมผัสสี่จุด (Four-Point Contact Ball Bearing) ถูกออกแบบให้รองรับแรงในหลายทิศทาง โดยเฉพาะแรงตามแนวแกนจากทั้งสองด้านในตลับเดียว
โครงสร้างภายใน ประกอบด้วยร่องรางสัมผัสสี่จุดระหว่างเม็ดลูกบอลและร่องทางเดินของวงแหวน ช่วยให้สามารถรับแรงได้จากทั้งสองทิศทางในแนวแกน
วัสดุที่ใช้ผลิต ผลิตจากเหล็กกล้าคุณภาพสูงเพื่อความทนทานต่อการสึกหรอ และมีการชุบแข็งผิวเพื่อเพิ่มอายุการใช้งาน
ลักษณะการทำงาน สามารถรองรับแรงตามแนวแกนจากทั้งสองด้านได้ในตลับเดียว และรับแรงรัศมีในระดับหนึ่ง ทำให้ลดความซับซ้อนของการติดตั้ง
การหล่อลื่น ใช้จาระบีหรือน้ำมันหล่อลื่นตามลักษณะการใช้งาน เพื่อช่วยลดแรงเสียดทานและการสึกหรอของผิวสัมผัส
การติดตั้ง ควรติดตั้งอย่างระมัดระวังเพื่อให้แนวแกนของวงแหวนตรงกัน และป้องกันแรงบิดที่อาจเกิดขึ้นระหว่างการหมุน
การใช้งานทั่วไป เหมาะสำหรับงานที่ต้องการรองรับแรงตามแนวแกนทั้งสองทิศ เช่น มอเตอร์ไฟฟ้า ระบบขับเคลื่อนด้วยเกียร์ หรือเครื่องจักรที่มีเพลาหมุนสองทิศทาง
คุณสมบัติเด่น รองรับแรงแนวแกนจากทั้งสองด้านในตลับเดียว ประหยัดพื้นที่ในการติดตั้ง มีความแม่นยำสูง และให้การหมุนที่ราบรื่น
การบำรุงรักษา ควรตรวจสอบและหล่อลื่นเป็นระยะ เพื่อคงประสิทธิภาพการหมุนและยืดอายุการใช้งานของตลับลูกปืน
ข้อควรระวัง หลีกเลี่ยงการติดตั้งผิดแนวหรือแรงกระแทกขณะประกอบ เพราะอาจทำให้เกิดการเสียรูปของร่องสัมผัสและลดประสิทธิภาพการทำงาน
