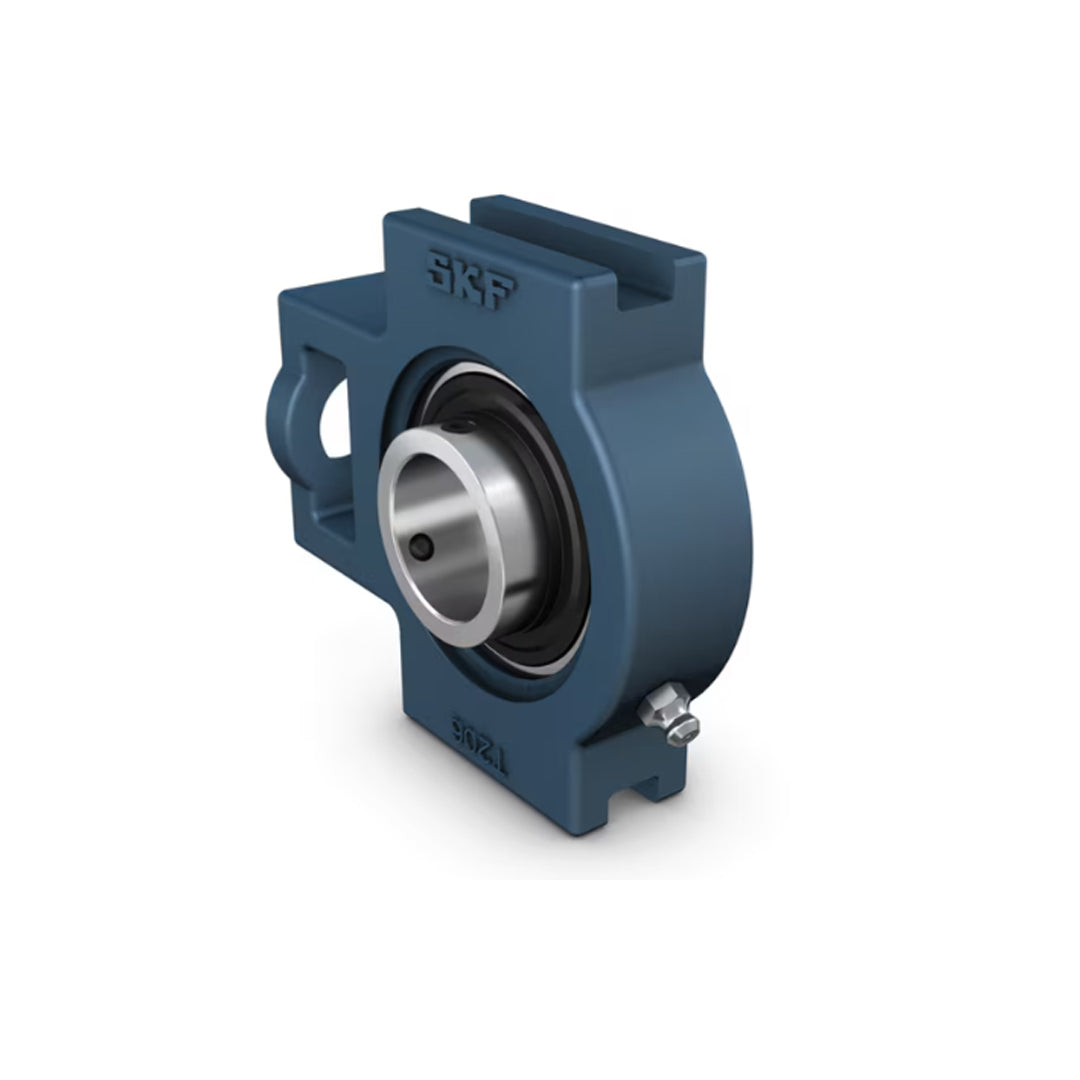

ชุดตลับลูกปืน SKF TU 50 KF

ชุดตลับลูกปืน SKF TU 50 KF เรียนรู้เทคโนโลยีแบบครบวงจรของชุดตลับลูกปืนปรับความตึง (Take-up unit) รูเรียวขนาด 50 มม. จาก SKF ชูกลไกการล็อคเพลาด้วยปลอกปรับขนาดที่ให้ความแน่นหนาสูงสุด ป้องกันเพลาเป็นรอย ศึกษาการผสานการทำงานระหว่างตัวเสื้อเหล็กหล่อที่แข็งแกร่งและตลับลูกปืนเม็ดกลมที่ต้านทานแรงเสียดทานต่ำ ยกระดับแผนการบำรุงรักษาให้เป็นระบบและเพิ่มประสิทธิภาพการส่งถ่ายกำลังของสายพานให้สมบูรณ์แบบร้อยเปอร์เซ็นต์

คุณสมบัติ

• เส้นผ่าศูนย์กลางภายใน 50 mm
• ชุดตลับลูกปืนวายรูเฉียงชนิดตัวเสื้อเหล็กหล่อ SKF TU 510 M + YSA 210-2FK
• มีแผ่นกันฝุ่นพิเศษ 2 ชั้น ป้องกันฝุ่นและสิ่งแปลกปลอม
• กักเก็บจารบีได้ดี

ข้อมูลจำเพาะ

• เทคโนโลยีการยึดเพลาด้วยการบีบรัด (Concentric Clamping): กลไกอแดปเตอร์ปลอกเรียว (KF) ที่ประสานเข้ากับเสื้อ Take-up ช่วยต้านทานแรงดึงมหาศาลโดยไม่รั้งแกนเพลาให้บิดงอ
• หลักการรักษาแนวเพลา (Shaft Alignment Principle): ศึกษาความเชื่อมโยงของการปรับเกลียวดึงซ้าย-ขวาอย่างสมดุล เพื่อป้องกันสายพานปีนขอบ
• โซลูชันระบบซีลอัจฉริยะ: ซีลในตลับลูกปืนที่ทำหน้าที่กวาดผงฝุ่นทรายในงานเหมืองแร่หรือโรงโม่หิน

Dimensions
d	50 mm	Bore diameter
d1	≈ 62.51 mm	Shoulder diameter of inner ring
A	49 mm	Overall width
A1	17.5 mm	Width of piloting groove
A2	36 mm	Width of flange in which piloting grooves are provided
A5	30 mm	Standout of end cover
B	51.6 mm	Width of inner ring
B4	9 mm	Distance from locking device side face to thread centre
H	117 mm	Overall height
H1	101 mm	Distance between bottoms of piloting grooves
H2	83 mm	Height of attachment end
L	149 mm	Overall length
L1	90 mm	Distance from attachment end face to centre line of spherical seat diameter
L2	16 mm	Length attachment end
L3	86 mm	Length of piloting groove
N	29 mm	Diameter of attachment bolt hole
N1	19 mm	Length of attachment slot
N2	49 mm	Height of attachment slot
s1	32.6 mm	Distance from locking device side face to raceway centre
THREADED HOLE
RG	1/4-28 UNF	Housing thread for the grease fitting
R1	4 mm	Axial position of the housing thread
Rα	30 °	Angular position of the housing thread
GREASE FITTING
DN	6.5 mm	Diameter of head sphere of grease fitting
SWN	7 mm	Hexagonal key size for the grease fitting
GN	1/4-28 SAE-LT	Thread of grease fitting

ข้อมูลทางเทคนิค

• ระบบรูเตเปอร์ : การใช้รูเตเปอร์ช่วยให้สามารถตั้งค่าระยะห่างภายใน (Internal Clearance) ของลูกปืนได้อย่างแม่นยำโดยการปรับระยะการสวมเข้ากับเพลา
• ความสามารถในการรับแรง (Radial Load Capacity): ตลับลูกปืนแบบตลับวาย (Y-bearings) รูเตเปอร์มีความสามารถในการรับแรงกระแทกได้ดีกว่าแบบรูตรง
• ความเสถียรภายใต้ความเร็วรอบสูง: ด้วยการปรับระยะรุน (Clearance) ที่เหมาะสมผ่านรูเตเปอร์ ทำให้ลูกปืนสามารถทำงานได้ราบรื่นขึ้นแม้มีความร้อนสะสม
• โครงสร้างตัวเสื้อ SYJ: ดีไซน์ตัวเสื้อแบบแคบ (Narrow Base) ช่วยประหยัดพื้นที่ในการติดตั้ง แต่ยังคงรักษาความแข็งแรงโครงสร้างไว้ได้อย่างครบถ้วน
