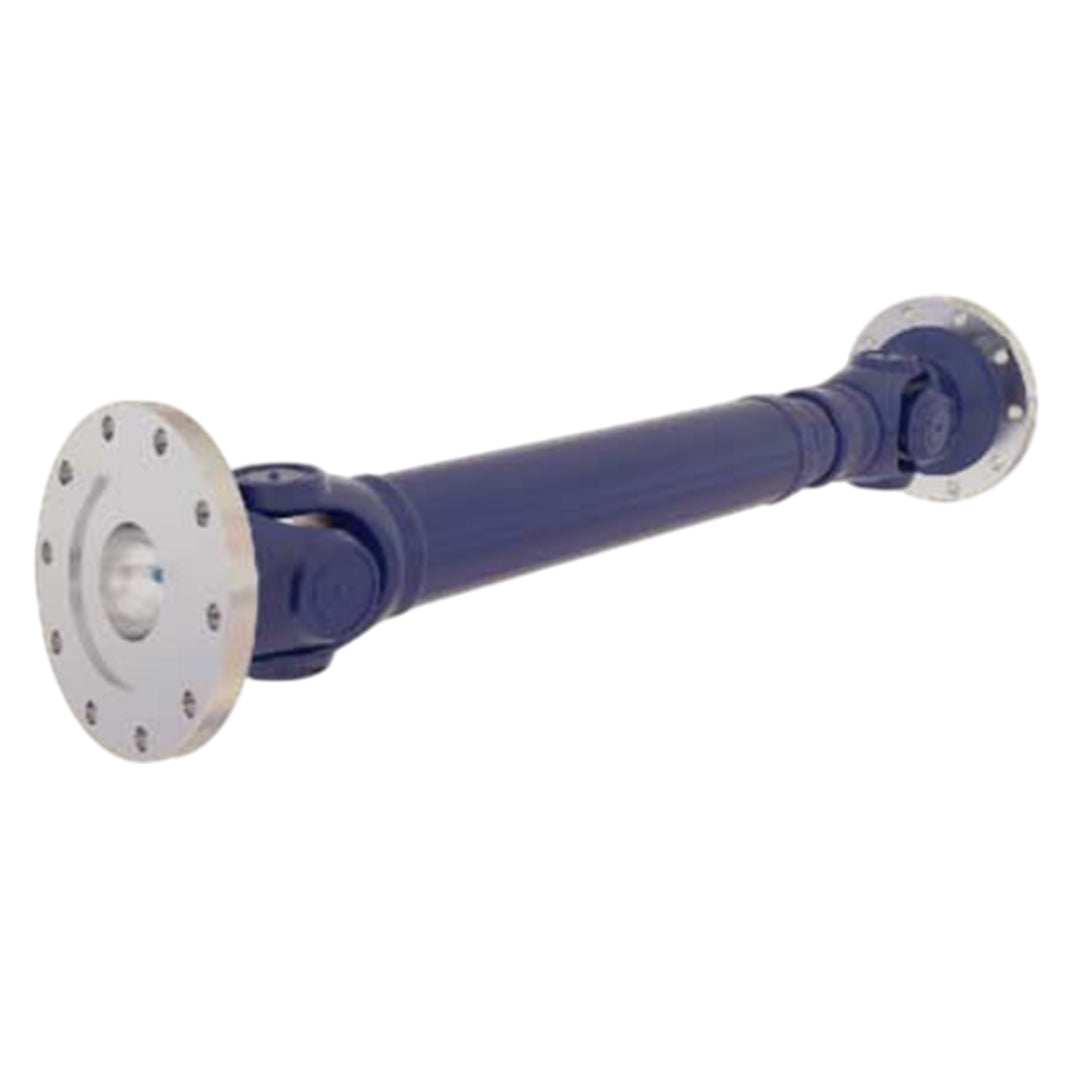

คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTL-58

คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTL-58

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
2,749.03 ฿
2,749.03 ฿
Sale Sold out

รายละเอียด คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTL-58

ข้อต่ออ่อนอเนกประสงค์ของ KCP เป็นหนึ่งในข้อต่ออ่อนที่เก่าแก่ที่สุด มีโครงสร้างพื้นฐานประกอบด้วยปลอกเพลาสองอันและกากบาทเชื่อมต่อ แต่ข้อต่อสมัยใหม่มีความซับซ้อนมากขึ้นเพื่อรองรับการใช้งานในอุตสาหกรรมที่ต้องการแรงบิดสูง โดยมีคุณสมบัติเด่นคือสามารถทำงานได้ที่มุมเยื้องศูนย์สูง และมีการออกแบบตลับลูกปืนกับซีลที่ทนทานต่อการสูญเสียสารหล่อลื่นและการปนเปื้อน เหมาะสำหรับสภาพแวดล้อมที่รุนแรง แม้ว่าจะสามารถใช้เป็นข้อต่อเดี่ยวเพื่อรองรับการเยื้องศูนย์เชิงมุมได้ แต่โดยส่วนใหญ่แล้วการใช้งานจริงมักต้องใช้ข้อต่อแบบคู่เพื่อรองรับทั้งการเยื้องศูนย์แบบออฟเซ็ตและเชิงมุม รวมถึงช่วยแก้ไขความเร็วเชิงมุมที่ไม่สม่ำเสมอ

คุณสมบัติ

  • การส่งกำลังและการหมุนที่มีประสิทธิภาพ: สามารถถ่ายทอดแรงบิดและการหมุนจากเพลาหนึ่งไปยังอีกเพลาหนึ่งได้อย่างราบรื่น แม้ว่าแกนหมุนจะไม่ตรงกันหรือมีมุมที่แตกต่างกัน
  • ความสามารถในการรองรับการเยื้องศูนย์สูง: เป็นคุณสมบัติที่โดดเด่นที่สุด สามารถรองรับการเยื้องศูนย์ได้ทั้งแบบเชิงมุม (angular misalignment) และแบบออฟเซ็ต (offset misalignment) บางประเภทสามารถรับมุมได้สูงถึง 45 องศาต่อข้อต่อ
  • ความทนทานในสภาพแวดล้อมที่รุนแรง: การออกแบบตลับลูกปืนและซีลที่ต้านทานการสูญเสียสารหล่อลื่นและการปนเปื้อน ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีฝุ่น ความชื้น หรืออุณหภูมิสูง
  • ลดการสั่นสะเทือนและเสียงรบกวน: ช่วยลดการสั่นสะเทือนและเสียงที่เกิดขึ้นในระบบขับเคลื่อน
  • ความยืดหยุ่นในการใช้งาน: สามารถเชื่อมต่อเพลาหมุนที่มีมุมแตกต่างกันได้หลากหลาย ทำให้เหมาะกับการใช้งานในหลายอุตสาหกรรม เช่น ยานยนต์ เครื่องจักรกลหนัก หรือระบบลำเลียง
  • ความคงทนและอายุการใช้งานยาวนาน: ผลิตจากวัสดุที่แข็งแรง เช่น เหล็ก สามารถทนต่อการใช้งานหนักและการสึกหรอ ทำให้มีอายุการใช้งานที่ยาวนาน
  • การบำรุงรักษาง่าย: การดูแลรักษาและการเปลี่ยนอะไหล่ทำได้ง่ายและสะดวก

ข้อมูลจำเพาะ

  • Single Joint (ข้อต่อเดี่ยว): รองรับเฉพาะการเยื้องศูนย์เชิงมุมเท่านั้น
  • Double Joint (ข้อต่อคู่): รองรับทั้งการเยื้องศูนย์แบบออฟเซ็ตและเชิงมุม รวมถึงช่วยแก้ไขความเร็วเชิงมุมที่ไม่สม่ำเสมอ
  • แบบกากบาท (Cross-type/Cardan Joint): เป็นแบบมาตรฐานที่พบได้ทั่วไป
  • แบบลูกปืนเข็ม (Needle Bearing Type): มีความทนทานสูง เหมาะสำหรับงานหนัก ไม่ต้องบำรุงรักษามากนัก
  • แบบสไลด์ (Slide Type): รองรับการเคลื่อนที่แบบเชิงเส้น
  • แบบยาง (Rubber Type): รองรับแรงกระแทกและแรงสั่นสะเทือน
  • แบบลูกกลิ้ง (Ball-type): มีลูกกลิ้งที่เชื่อมต่อกันแบบหมุนเพื่อรับมุม

ขนาด

belt

ข้อมูลทางเทคนิค

Size Din Torque Angle Dimensions (Millimeters) Length LZ Min Spline Stroke Flange Bolt Size
TDW (Kgtm) TK (Kgtm) B° A B PCD ØC H7 F G M P R SP ØS ØK N Ød + - 1 2
od1 oD L1 od2 L2
58 373.20 11 15 30° 58 47.0 30 1.5 3.5 32.0 127 36.0 21.0 32.0 52 4 5 250 14 14 20 35 30 35 56 M5 x 14L
65 373.20 15 25 30° 65 52.0 35 2.0 4.5 35.5 142 36.0 21.0 32.0 60 4 6 250 14 14 25 40 40 40 63 M6 x 18L
75 273.30 40 55 30° 75 62.0 42 2.0 5.5 45.0 169 45.0 33.0 50.8 70 4 6 310 20 15 30 50 48 45 70 M6 x 20L
90 287.00 70 90 25° 90 74.5 47 2.5 6 50.0 180 42.5 35.0 50.8 96 4 8 375 25 15 35 55 55 55 90 M8 x 25L
100 287.10 95 125 25° 100 84.0 57 2.5 7 50.0 180 42.5 35.0 63.5 96 6 8 410 30 15 40 64 63 60 90 M8 x 25L
120 287.20 150 185 20° 120 101.5 75 2.5 8.5 80.0 300 55.0 42.0 76.3 115 8 10 500 35 20 50 80 80 70 110 M10 x 30L
150 287.30 350 480 20° 150 130.0 90 3.0 10 80.0 300 75.0 54.0 90.0 142 8 12 580 40 20 60 105 90 90 140 M12 x 40L
160 287.30 350 480 20° 160 140.0 100 4.0 10 80.0 300 75.0 54.0 90.0 142 8 12 600 40 26 70 115 110 95 160 M12 x 40L
180 287.40 520 670 22° 180 155.5 110 3.0 12 80.0 300 80.0 63.5 101.6 182 8 14 600 45 33 80 125 125 110 180 M14 x 45L
200 287.40 520 670 22° 200 175.0 125 5.0 14 118.0 355 102.0 60.0 101.6 185 8 14 660 45 33 85 130 140 120 180 M14 x 45L
225 287.40 900 1170 22° 225 196.0 140 5.0 15 108.0 450 115.0 82.0 120.0 205 8 16 730 50 40 100 160 135 160 220 M16 x 50L

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTL-58 Data sheet
