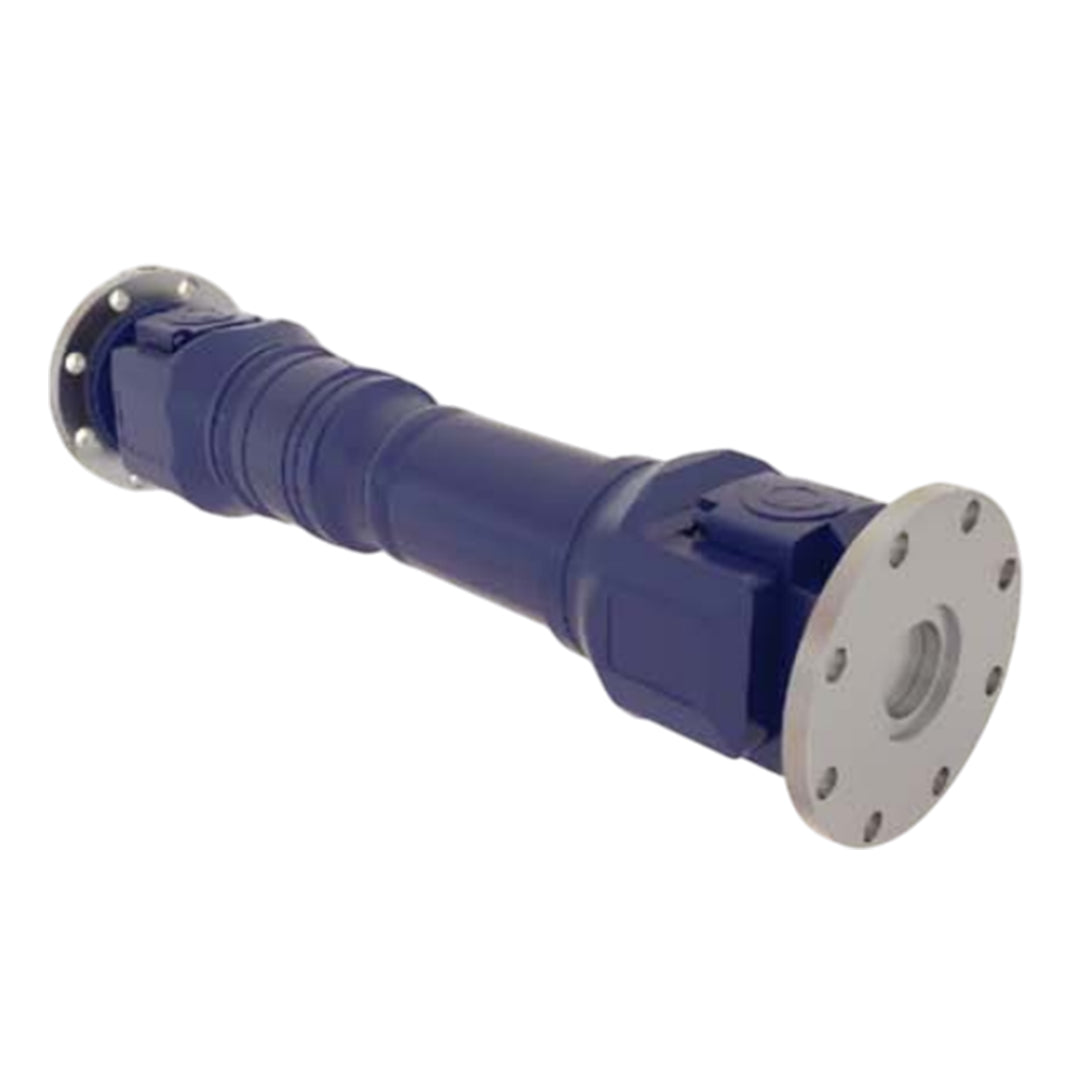

คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTKL-225

คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTKL-225

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
3,460.38 ฿
3,460.38 ฿
Sale Sold out

รายละเอียด คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTKL-225

ข้อต่ออ่อนอเนกประสงค์ของ KCP เป็นหนึ่งในข้อต่ออ่อนที่เก่าแก่ที่สุด มีโครงสร้างพื้นฐานประกอบด้วยปลอกเพลาสองอันและกากบาทเชื่อมต่อ แต่ข้อต่อสมัยใหม่มีความซับซ้อนมากขึ้นเพื่อรองรับการใช้งานในอุตสาหกรรมที่ต้องการแรงบิดสูง โดยมีคุณสมบัติเด่นคือสามารถทำงานได้ที่มุมเยื้องศูนย์สูง และมีการออกแบบตลับลูกปืนกับซีลที่ทนทานต่อการสูญเสียสารหล่อลื่นและการปนเปื้อน เหมาะสำหรับสภาพแวดล้อมที่รุนแรง แม้ว่าจะสามารถใช้เป็นข้อต่อเดี่ยวเพื่อรองรับการเยื้องศูนย์เชิงมุมได้ แต่โดยส่วนใหญ่แล้วการใช้งานจริงมักต้องใช้ข้อต่อแบบคู่เพื่อรองรับทั้งการเยื้องศูนย์แบบออฟเซ็ตและเชิงมุม รวมถึงช่วยแก้ไขความเร็วเชิงมุมที่ไม่สม่ำเสมอ

คุณสมบัติ

  • การส่งกำลังและการหมุนที่มีประสิทธิภาพ: สามารถถ่ายทอดแรงบิดและการหมุนจากเพลาหนึ่งไปยังอีกเพลาหนึ่งได้อย่างราบรื่น แม้ว่าแกนหมุนจะไม่ตรงกันหรือมีมุมที่แตกต่างกัน
  • ความสามารถในการรองรับการเยื้องศูนย์สูง: เป็นคุณสมบัติที่โดดเด่นที่สุด สามารถรองรับการเยื้องศูนย์ได้ทั้งแบบเชิงมุม (angular misalignment) และแบบออฟเซ็ต (offset misalignment) บางประเภทสามารถรับมุมได้สูงถึง 45 องศาต่อข้อต่อ
  • ความทนทานในสภาพแวดล้อมที่รุนแรง: การออกแบบตลับลูกปืนและซีลที่ต้านทานการสูญเสียสารหล่อลื่นและการปนเปื้อน ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีฝุ่น ความชื้น หรืออุณหภูมิสูง
  • ลดการสั่นสะเทือนและเสียงรบกวน: ช่วยลดการสั่นสะเทือนและเสียงที่เกิดขึ้นในระบบขับเคลื่อน
  • ความยืดหยุ่นในการใช้งาน: สามารถเชื่อมต่อเพลาหมุนที่มีมุมแตกต่างกันได้หลากหลาย ทำให้เหมาะกับการใช้งานในหลายอุตสาหกรรม เช่น ยานยนต์ เครื่องจักรกลหนัก หรือระบบลำเลียง
  • ความคงทนและอายุการใช้งานยาวนาน: ผลิตจากวัสดุที่แข็งแรง เช่น เหล็ก สามารถทนต่อการใช้งานหนักและการสึกหรอ ทำให้มีอายุการใช้งานที่ยาวนาน
  • การบำรุงรักษาง่าย: การดูแลรักษาและการเปลี่ยนอะไหล่ทำได้ง่ายและสะดวก

ข้อมูลจำเพาะ

  • Single Joint (ข้อต่อเดี่ยว): รองรับเฉพาะการเยื้องศูนย์เชิงมุมเท่านั้น
  • Double Joint (ข้อต่อคู่): รองรับทั้งการเยื้องศูนย์แบบออฟเซ็ตและเชิงมุม รวมถึงช่วยแก้ไขความเร็วเชิงมุมที่ไม่สม่ำเสมอ
  • แบบกากบาท (Cross-type/Cardan Joint): เป็นแบบมาตรฐานที่พบได้ทั่วไป
  • แบบลูกปืนเข็ม (Needle Bearing Type): มีความทนทานสูง เหมาะสำหรับงานหนัก ไม่ต้องบำรุงรักษามากนัก
  • แบบสไลด์ (Slide Type): รองรับการเคลื่อนที่แบบเชิงเส้น
  • แบบยาง (Rubber Type): รองรับแรงกระแทกและแรงสั่นสะเทือน
  • แบบลูกกลิ้ง (Ball-type): มีลูกกลิ้งที่เชื่อมต่อกันแบบหมุนเพื่อรับมุม

ขนาด

belt

ข้อมูลทางเทคนิค

Size Din Torque Angle B° Dimensions (Millimeters) Length LZ Min Spline Stroke + Flange Bolt Size
TDW (Kgtm) TK (Kgtm) A B PCD ØC H7 F G M P R SP ØS ØK N Ød od1 oD L1
200 - 1,250 1,650 15° 200 172 95 1.5 15 130 377 148 82 120 225 8 14.5 790 75 70 130 105 M5 x 14L
225 190.50 1,250 1,800 15° 225 198 140 2.0 15 108 377 148 82 120 225 8 16.5 790 75 90 160 135 M6 x 18L
250 190.55 1,750 2,275 15° 250 218 140 2.0 18 130 470 175 100 140 250 8 18.5 960 90 100 180 150 M6 x 20L
285 190.60 2,650 3,700 15° 285 245 175 2.5 20 135 509 190 100 160 285 8 20.5 1,030 100 110 200 165 M8 x 25L
315 190.65 3,750 5,200 15° 315 280 175 2.5 22 150 640 210 130 190 315 8 22.5 1,220 120 120 215 180 M8 x 25L
350 190.70 5,350 7,200 15° 350 310 220 2.5 25 170 705 240 150 215 350 10 22.5 1,360 135 130 240 195 M10 x 30L
390 190.75 7,300 9,400 15° 390 345 250 3.0 28 190 775 260 160 244 390 10 24.5 1,490 150 140 270 210 M12 x 40L
435 190.80 10,000 13,600 15° 435 385 280 4.0 32 210 840 280 180 267 435 10 27.5 1,620 170 150 300 225 M12 x 40L

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTKL-225 Data sheet
