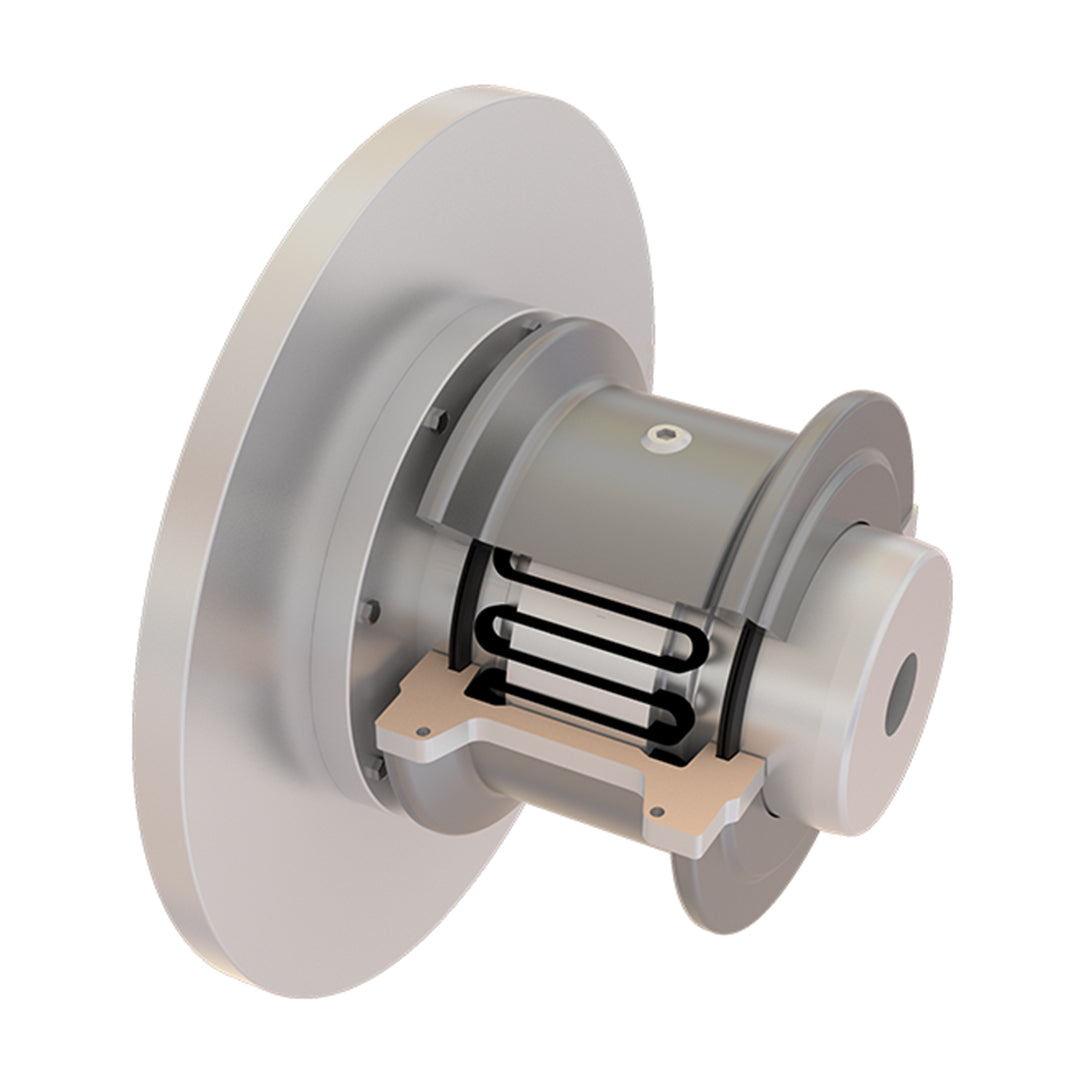

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T63-1110

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T63-1110

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
117,894.00 ฿
117,894.00 ฿
Sale Sold out

รายละเอียด คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T63-1110

MPS Tapered Grid Couplings เป็นข้อต่อเพลาถึงเพลาที่มีขนาดกะทัดรัด แต่รองรับแรงบิดได้สูงจากโครงสร้างเหล็กกล้าอัลลอยชุบแข็งที่แข็งแรง ตะแกรงรูปทรงสี่เหลี่ยมคางหมูได้รับการชุบแข็งแบบสปริงและผ่านกระบวนการยิงเม็ดเหล็กด้วยความเร็วสูง (Shot Peening) เพื่อเพิ่มความแข็งแรงของวัสดุอย่างมีนัยสำคัญและยืดอายุการใช้งาน ติดตั้งง่ายผ่านฝาครอบที่ถอดได้ โดยไม่ต้องย้ายเครื่องจักร ลดเวลาในการหยุดเครื่อง ตัวตะแกรงสามารถขยับตัวภายในร่องดุม ช่วยรองรับการเยื้องศูนย์ของเพลาโดยไม่ส่งแรงด้านข้างไปยังแบริ่ง นอกจากนี้ยังทำหน้าที่เหมือนโช้คอัพที่ดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดแรงกระแทกหรือโหลดสูงที่อาจกระทบต่อระบบขับเคลื่อนในระยะยาว ทำให้เหมาะสำหรับการใช้งานในสภาพโหลดเปลี่ยนแปลงบ่อยและต้องการความยืดหยุ่นสูง

คุณสมบัติ

  • ขนาดกะทัดรัด แต่รองรับแรงบิดสูง สร้างจากเหล็กอัลลอยด์ที่แข็งแรงและมีค่าความแข็งสูง
  • ตะแกรงเรียว ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมูและผ่านการอบชุบเพื่อเพิ่มความแข็งแบบสปริง
  • การยิงทราย (Shot Peening) การอัดโมเลกุลพื้นผิวด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ช่วยเพิ่มความแข็งแรงอย่างมากและยืดอายุการใช้งาน
  • เข้าถึงง่าย สามารถใส่ตะแกรงเรียวเข้าไปในร่องของดุมได้ง่ายผ่านฝาครอบที่ถอดออกได้ ไม่ต้องเคลื่อนย้ายอุปกรณ์ (ลดเวลาหยุดทำงาน) และใช้เครื่องมือมาตรฐานในการติดตั้งฝาครอบแบบแยกส่วน
  • การเข้าถึงตะแกรง ตะแกรงสามารถเข้าถึงได้ง่ายผ่านฝาครอบที่ถอดออกได้ของชุดประกอบ (unit's removable cover)
  • การติดตั้งที่สะดวก ง่ายกว่ามากในการใส่ตะแกรงเรียวเข้าไปในร่องของดุม (slots of the hub) เมื่อเทียบกับการติดตั้งตะแกรงแบบสี่เหลี่ยมผืนผ้า (fitting rectangular grids)
  • ลดเวลาหยุดทำงาน ไม่จำเป็นต้องเคลื่อนย้ายอุปกรณ์ (no need for the equipment to be moved) ซึ่งช่วยลดเวลาหยุดทำงาน (downtime) ในการติดตั้งหรือบำรุงรักษา
  • การติดตั้งโดยตรงและง่ายดาย เนื่องจากมีขนาดกะทัดรัด ตะแกรงเรียวสามารถวางลงในร่องของดุมได้โดยตรง
  • ใช้เครื่องมือมาตรฐาน ฝาครอบแบบแยกส่วน (practical split cover) สามารถติดตั้งได้โดยใช้เครื่องมือมาตรฐานทั่วไป
  • การป้องกันการเยื้องแนวของเพลา (Protection Against Shaft Misalignment) ตะแกรงเรียวสามารถ "โยก, หมุน, และลอยตัว" (rock, pivot, and float) ได้อย่างอิสระภายในร่องฟันของดุม (hub teeth)
  • การป้องกันแรงกระแทกและแรงสั่นสะเทือน (Protection Against Shock & Vibratory loads) ข้อต่อแบบตะแกรงเรียวของ MPS มีความสามารถในการ "บิดตัว" (deflect torsionally) เมื่อต้องเผชิญกับแรงกระแทกปกติหรือแรงสั่นสะเทือน

ข้อมูลจำเพาะ

  • ผลิตจากเหล็กอัลลอยด์ที่มีความแข็งแรงสูง (high strength hardened alloy steel construction)
  • ตะแกรง (grids) ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมู (trapezoidal cross section)
  • ผ่านกระบวนการอบชุบ (tempered) เพื่อให้ได้ความแข็งแบบสปริง (spring hardness)
  • ใช้กระบวนการยิงทรายแบบความแม่นยำสูง (high-precision operation called shot peening) ซึ่งเป็นการอัดโมเลกุลที่ผิวหน้าด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ส่งผลให้ความแข็งแรงเพิ่มขึ้นอย่างมาก และมี "กำลังสำรอง" (reserve strength) เพื่อยืดอายุการใช้งานของชิ้นส่วน (longer part life)

ขนาด

belt

ข้อมูลทางเทคนิค

Size Brake Rating
(Nm)		 Allow Speed
RPM		 Max Bore
(mm)		 Min Bore
(mm)		 Cplg Weight
(Kg)		 Lube Weight
(Kg)		 Dimensions (Millimeters) Disc Brake Dia x
Thickness (Ex. F)
A C D G J P W X GAP
1020 11 4,500 28 13 2.55 0.0272 97.0 47.6 39.7 59.9 67.8 71.4 60.5 11.7 3 203 x 6.4
1030 35 4,500 35 13 3.31 0.0408 105.7 47.6 49.2 59.9 71.9 79.4 60.5 11.7 3 254 x 6.4
1040 65 4,500 43 13 4.26 0.0544 114.3 50.8 57.2 59.9 72.0 98.4 60.5 11.7 3 254 x 6.4
1050 118 4,150 50 13 6.35 0.0680 135.1 60.3 66.7 59.9 81.6 108.0 60.5 13.2 3 254 x 6.4
1060 209 3,800 56 20 9.57 0.0862 147.8 63.5 76.2 88.6 97.9 125.4 88.1 15.2 3 305 x 6.4
1070 331 3,250 67 20 12.30 0.1130 158.8 76.2 87.3 88.6 99.2 133.4 88.1 15.2 3 305 x 6.4
1080 637 2,850 80 27 19.80 0.1720 190.5 88.9 104.8 88.6 118.4 152.4 88.1 18.0 3 305 x 6.4
1090 1,084 2,700 95 27 28.40 0.2540 211.1 98.4 123.8 87.9 127.4 179.4 88.1 26.9 3 407 x 12.7
1100 1,897 2,400 110 42 47.70 0.4260 251.0 120.6 142.1 119.1 156.6 215.9 119.1 29.5 5 407 x 12.7
1110 2,846 2,250 120 42 64.90 0.5080 269.7 127.0 160.3 146.0 162.6 241.3 146.0 29.5 5 458 x 12.7
1120 4,336 2,025 140 61 92.10 0.7350 307.8 149.2 179.4 150.1 191.7 276.2 149.4 33.0 6 509 x 12.7
1130 6,098 1,800 170 67 132.0 0.9070 345.9 161.9 217.5 153.4 195.5 295.3 152.4 35.6 6 509 x 12.7
1140 8,808 1,650 200 67 185.0 1.1300 384.0 184.2 254.0 159.8 201.7 330.2 158.8 38.1 6 610 x 12.7
1150 12,195 1,500 215 108 253.0 1.9500 453.1 182.9 269.2 179.8 271.5 368.3 182.9 31.5 6 763 x 12.7
1160 16,938 1,350 240 121 336.0 2.8100 501.9 198.1 304.8 195.1 278.4 400.0 198.1 31.5 6 915 x 12.7
