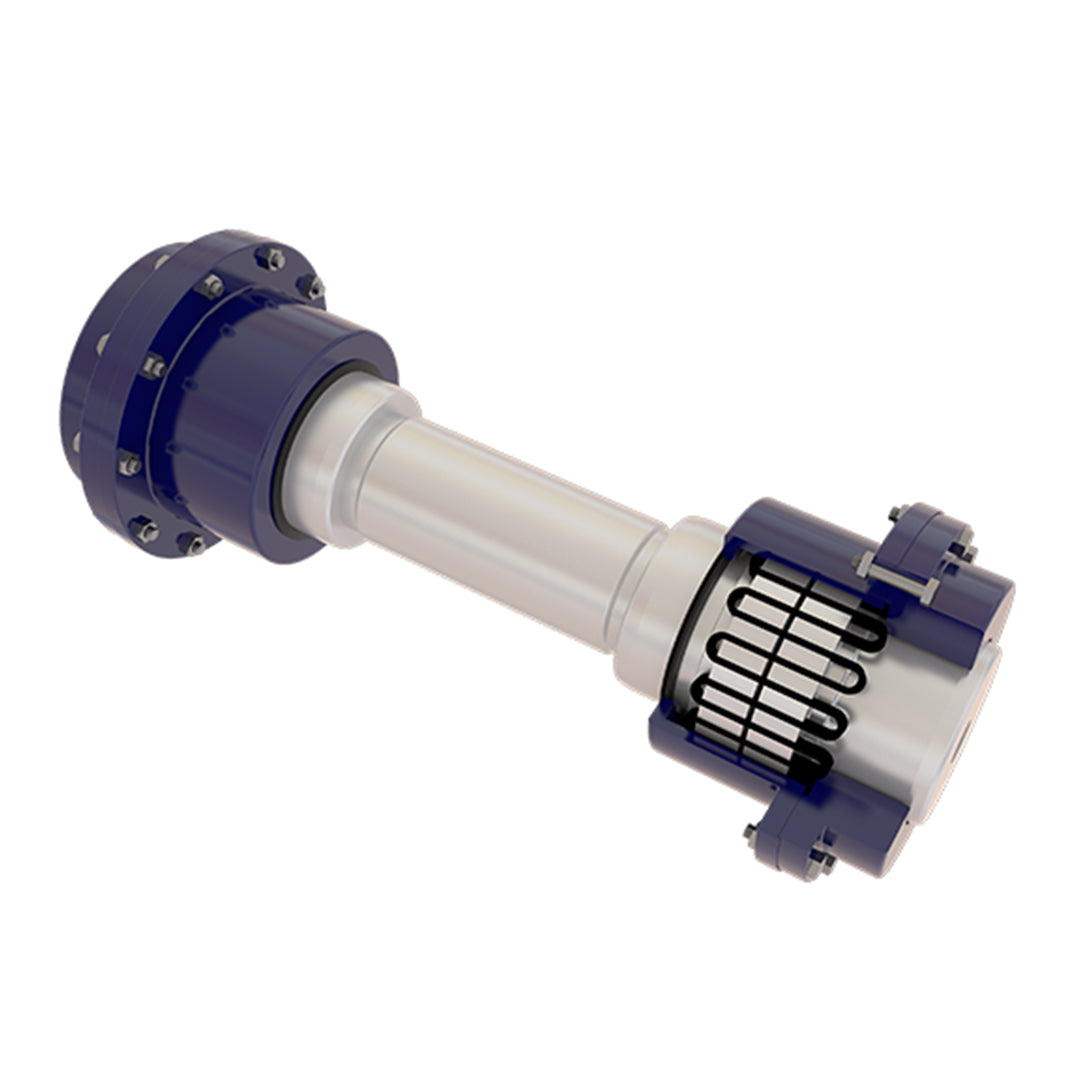

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T50-1110
คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T50-1110
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
109,473.00 ฿
Regular price
Sale price
109,473.00 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T50-1110
MPS Tapered Grid Couplings เป็นข้อต่อเพลาถึงเพลาที่มีขนาดกะทัดรัด แต่รองรับแรงบิดได้สูงจากโครงสร้างเหล็กกล้าอัลลอยชุบแข็งที่แข็งแรง ตะแกรงรูปทรงสี่เหลี่ยมคางหมูได้รับการชุบแข็งแบบสปริงและผ่านกระบวนการยิงเม็ดเหล็กด้วยความเร็วสูง (Shot Peening) เพื่อเพิ่มความแข็งแรงของวัสดุอย่างมีนัยสำคัญและยืดอายุการใช้งาน ติดตั้งง่ายผ่านฝาครอบที่ถอดได้ โดยไม่ต้องย้ายเครื่องจักร ลดเวลาในการหยุดเครื่อง ตัวตะแกรงสามารถขยับตัวภายในร่องดุม ช่วยรองรับการเยื้องศูนย์ของเพลาโดยไม่ส่งแรงด้านข้างไปยังแบริ่ง นอกจากนี้ยังทำหน้าที่เหมือนโช้คอัพที่ดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดแรงกระแทกหรือโหลดสูงที่อาจกระทบต่อระบบขับเคลื่อนในระยะยาว ทำให้เหมาะสำหรับการใช้งานในสภาพโหลดเปลี่ยนแปลงบ่อยและต้องการความยืดหยุ่นสูง
คุณสมบัติ
คุณสมบัติ
- ขนาดกะทัดรัด แต่รองรับแรงบิดสูง สร้างจากเหล็กอัลลอยด์ที่แข็งแรงและมีค่าความแข็งสูง
- ตะแกรงเรียว ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมูและผ่านการอบชุบเพื่อเพิ่มความแข็งแบบสปริง
- การยิงทราย (Shot Peening) การอัดโมเลกุลพื้นผิวด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ช่วยเพิ่มความแข็งแรงอย่างมากและยืดอายุการใช้งาน
- เข้าถึงง่าย สามารถใส่ตะแกรงเรียวเข้าไปในร่องของดุมได้ง่ายผ่านฝาครอบที่ถอดออกได้ ไม่ต้องเคลื่อนย้ายอุปกรณ์ (ลดเวลาหยุดทำงาน) และใช้เครื่องมือมาตรฐานในการติดตั้งฝาครอบแบบแยกส่วน
- การเข้าถึงตะแกรง ตะแกรงสามารถเข้าถึงได้ง่ายผ่านฝาครอบที่ถอดออกได้ของชุดประกอบ (unit's removable cover)
- การติดตั้งที่สะดวก ง่ายกว่ามากในการใส่ตะแกรงเรียวเข้าไปในร่องของดุม (slots of the hub) เมื่อเทียบกับการติดตั้งตะแกรงแบบสี่เหลี่ยมผืนผ้า (fitting rectangular grids)
- ลดเวลาหยุดทำงาน ไม่จำเป็นต้องเคลื่อนย้ายอุปกรณ์ (no need for the equipment to be moved) ซึ่งช่วยลดเวลาหยุดทำงาน (downtime) ในการติดตั้งหรือบำรุงรักษา
- การติดตั้งโดยตรงและง่ายดาย เนื่องจากมีขนาดกะทัดรัด ตะแกรงเรียวสามารถวางลงในร่องของดุมได้โดยตรง
- ใช้เครื่องมือมาตรฐาน ฝาครอบแบบแยกส่วน (practical split cover) สามารถติดตั้งได้โดยใช้เครื่องมือมาตรฐานทั่วไป
- การป้องกันการเยื้องแนวของเพลา (Protection Against Shaft Misalignment) ตะแกรงเรียวสามารถ "โยก, หมุน, และลอยตัว" (rock, pivot, and float) ได้อย่างอิสระภายในร่องฟันของดุม (hub teeth)
- การป้องกันแรงกระแทกและแรงสั่นสะเทือน (Protection Against Shock & Vibratory loads) ข้อต่อแบบตะแกรงเรียวของ MPS มีความสามารถในการ "บิดตัว" (deflect torsionally) เมื่อต้องเผชิญกับแรงกระแทกปกติหรือแรงสั่นสะเทือน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Max Bore | Min Bore (mm) | Cplg Weight (Kg) | Lube Weight (Kg) | Dimensions (Millimeters) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ranged | Pilot Hub | A | BE Min | C | D | DD | F | J | M | P | SB | SD | GAP | |||||
| 1030 | 149 | 35 | 27.0 | 13 | 3.90 | 0.0408 | 115.9 | 162 | 47.6 | 49.2 | 83.7 | 80.8 | 50.3 | 77.7 | 26.8 | 27.0 | 28.6 | 3 |
| 1050 | 435 | 50 | 36.5 | 13 | 8.84 | 0.0680 | 157.5 | 195 | 60.3 | 66.7 | 105.2 | 104.8 | 59.2 | 94.0 | 36.2 | 36.5 | 38.1 | 3 |
| 1070 | 994 | 67 | 49.2 | 20 | 15.60 | 0.1130 | 182.9 | 213 | 76.2 | 87.3 | 126.5 | 129.0 | 65.9 | 103.1 | 49.8 | 49.2 | 50.8 | 3 |
| 1080 | 2,050 | 80 | 61.9 | 27 | 26.40 | 0.1720 | 218.4 | 275 | 88.9 | 104.8 | 154.9 | 156.2 | 85.9 | 134.1 | 52.1 | 61.9 | 63.5 | 3 |
| 1090 | 3,730 | 95 | 74.6 | 27 | 37.20 | 0.2540 | 244.9 | 294 | 98.4 | 123.8 | 180.3 | 175.8 | 92.2 | 143.8 | 58.5 | 74.6 | 76.2 | 3 |
| 1100 | 6,280 | 110 | 92.1 | 42 | 62.80 | 0.4260 | 286.0 | 372 | 120.6 | 142.1 | 211.3 | 208.3 | 117.3 | 181.4 | 69.3 | 92.1 | 95.2 | 5 |
| 1110 | 9,320 | 120 | 101.6 | 42 | 83.60 | 0.5080 | 324.1 | 391 | 127.0 | 160.3 | 245.4 | 228.6 | 122.2 | 190.5 | 73.9 | 101.6 | 104.8 | 5 |
| 1120 | 13,700 | 140 | 117.5 | 61 | 97.90 | 0.7350 | 327.2 | 453 | 149.2 | 179.4 | 179.3 | 257.0 | 146.3 | 220.0 | 83.6 | 117.5 | 120.6 | 6 |
| 1130 | 19,900 | 170 | 133.4 | 67 | 140.00 | 0.9070 | 365.3 | 463 | 161.9 | 217.5 | 217.4 | 295.1 | 149.5 | 225.0 | 94.8 | 133.4 | 136.5 | 6 |
| 1140 | 28,600 | 200 | 142.9 | 67 | 210.00 | 1.1300 | 419.1 | 482 | 184.2 | 254.0 | 254.0 | 335.8 | 155.8 | 234.7 | 113.8 | 142.9 | 146.0 | 6 |
| 1150 | 39,800 | 215 | 161.9 | 108 | 277.00 | 1.9500 | 477.5 | 549 | 182.9 | 271.4 | 269.2 | 391.2 | 177.4 | 268.2 | 101.7 | 161.9 | 165.1 | 6 |
| 1160 | 55,900 | 240 | 200.0 | 121 | 381.00 | 2.8100 | 548.6 | 587 | 198.1 | 304.8 | 304.8 | 442.0 | 189.4 | 287.0 | 111.9 | 200.0 | 203.2 | 6 |
| 1170 | 74,600 | 280 | 200.0 | 134 | 519.00 | 3.4900 | 604.5 | 622 | 215.9 | 355.6 | 355.6 | 494.3 | 201.0 | 304.8 | 124.6 | 200.0 | 203.2 | 6 |
| 1180 | 103,000 | 300 | 225.4 | 153 | 718.00 | 3.7600 | 665.5 | 673 | 238.8 | 393.7 | 393.7 | 556.3 | 226.9 | 330.2 | 141.4 | 225.4 | 228.6 | 6 |
| 1190 | 137,000 | 335 | 250.8 | 153 | 898.00 | 4.4000 | 708.7 | 711 | 259.1 | 436.9 | 436.9 | 599.4 | 241.7 | 349.5 | 157.6 | 250.8 | 254.0 | 6 |
| 1200 | 186,000 | 360 | 276.2 | 178 | 1,205.00 | 5.6200 | 782.3 | 744 | 279.4 | 497.8 | 497.8 | 622.9 | 251.8 | 365.8 | 172.8 | 276.2 | 279.4 | 6 |
