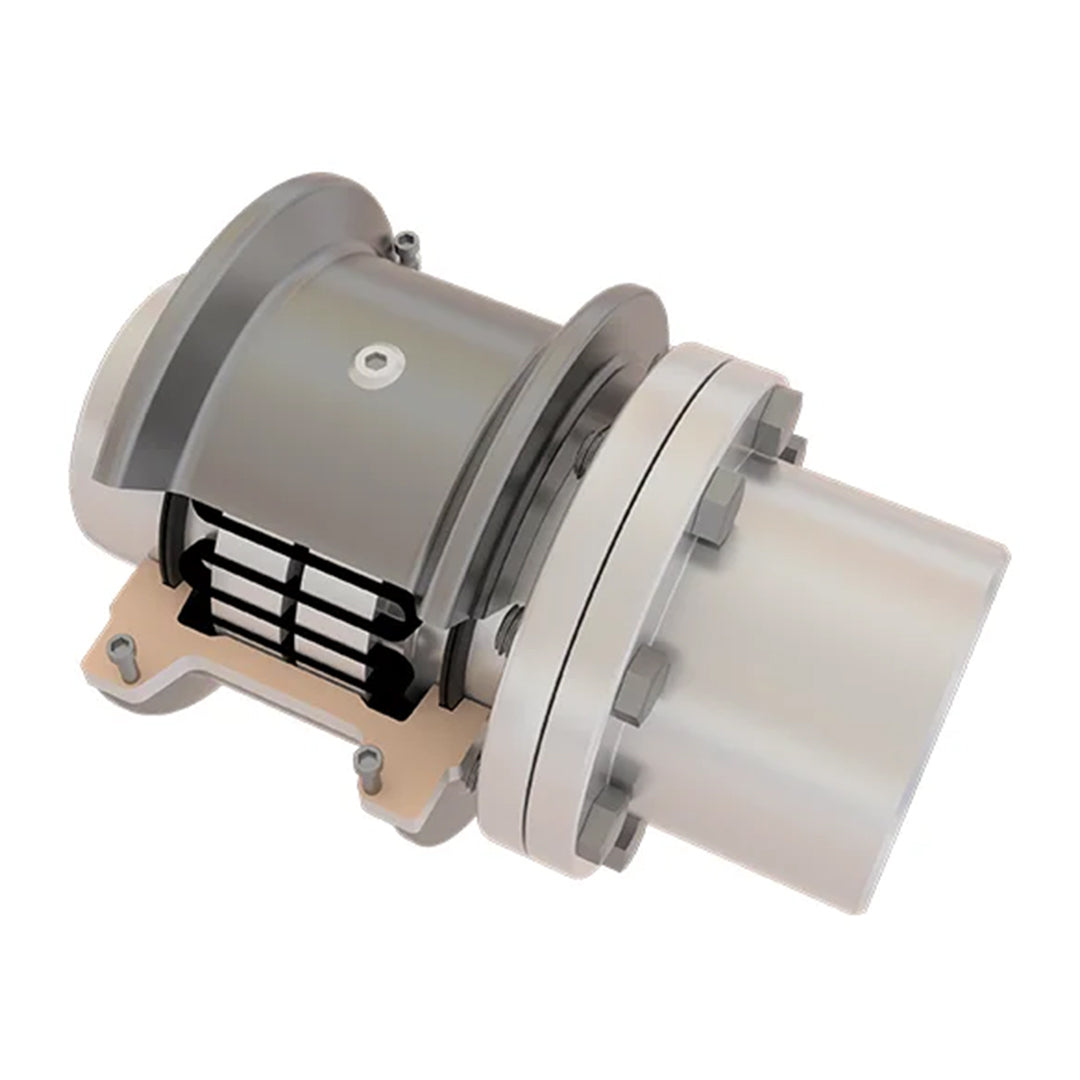

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T35-1030

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T35-1030

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
9,394.00 ฿
9,394.00 ฿
Sale Sold out

รายละเอียด คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T35-1030

MPS Tapered Grid Couplings เป็นข้อต่อเพลาถึงเพลาที่มีขนาดกะทัดรัด แต่รองรับแรงบิดได้สูงจากโครงสร้างเหล็กกล้าอัลลอยชุบแข็งที่แข็งแรง ตะแกรงรูปทรงสี่เหลี่ยมคางหมูได้รับการชุบแข็งแบบสปริงและผ่านกระบวนการยิงเม็ดเหล็กด้วยความเร็วสูง (Shot Peening) เพื่อเพิ่มความแข็งแรงของวัสดุอย่างมีนัยสำคัญและยืดอายุการใช้งาน ติดตั้งง่ายผ่านฝาครอบที่ถอดได้ โดยไม่ต้องย้ายเครื่องจักร ลดเวลาในการหยุดเครื่อง ตัวตะแกรงสามารถขยับตัวภายในร่องดุม ช่วยรองรับการเยื้องศูนย์ของเพลาโดยไม่ส่งแรงด้านข้างไปยังแบริ่ง นอกจากนี้ยังทำหน้าที่เหมือนโช้คอัพที่ดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดแรงกระแทกหรือโหลดสูงที่อาจกระทบต่อระบบขับเคลื่อนในระยะยาว ทำให้เหมาะสำหรับการใช้งานในสภาพโหลดเปลี่ยนแปลงบ่อยและต้องการความยืดหยุ่นสูง

คุณสมบัติ

  • ขนาดกะทัดรัด แต่รองรับแรงบิดสูง สร้างจากเหล็กอัลลอยด์ที่แข็งแรงและมีค่าความแข็งสูง
  • ตะแกรงเรียว ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมูและผ่านการอบชุบเพื่อเพิ่มความแข็งแบบสปริง
  • การยิงทราย (Shot Peening) การอัดโมเลกุลพื้นผิวด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ช่วยเพิ่มความแข็งแรงอย่างมากและยืดอายุการใช้งาน
  • เข้าถึงง่าย สามารถใส่ตะแกรงเรียวเข้าไปในร่องของดุมได้ง่ายผ่านฝาครอบที่ถอดออกได้ ไม่ต้องเคลื่อนย้ายอุปกรณ์ (ลดเวลาหยุดทำงาน) และใช้เครื่องมือมาตรฐานในการติดตั้งฝาครอบแบบแยกส่วน
  • การเข้าถึงตะแกรง ตะแกรงสามารถเข้าถึงได้ง่ายผ่านฝาครอบที่ถอดออกได้ของชุดประกอบ (unit's removable cover)
  • การติดตั้งที่สะดวก ง่ายกว่ามากในการใส่ตะแกรงเรียวเข้าไปในร่องของดุม (slots of the hub) เมื่อเทียบกับการติดตั้งตะแกรงแบบสี่เหลี่ยมผืนผ้า (fitting rectangular grids)
  • ลดเวลาหยุดทำงาน ไม่จำเป็นต้องเคลื่อนย้ายอุปกรณ์ (no need for the equipment to be moved) ซึ่งช่วยลดเวลาหยุดทำงาน (downtime) ในการติดตั้งหรือบำรุงรักษา
  • การติดตั้งโดยตรงและง่ายดาย เนื่องจากมีขนาดกะทัดรัด ตะแกรงเรียวสามารถวางลงในร่องของดุมได้โดยตรง
  • ใช้เครื่องมือมาตรฐาน ฝาครอบแบบแยกส่วน (practical split cover) สามารถติดตั้งได้โดยใช้เครื่องมือมาตรฐานทั่วไป
  • การป้องกันการเยื้องแนวของเพลา (Protection Against Shaft Misalignment) ตะแกรงเรียวสามารถ "โยก, หมุน, และลอยตัว" (rock, pivot, and float) ได้อย่างอิสระภายในร่องฟันของดุม (hub teeth)
  • การป้องกันแรงกระแทกและแรงสั่นสะเทือน (Protection Against Shock & Vibratory loads) ข้อต่อแบบตะแกรงเรียวของ MPS มีความสามารถในการ "บิดตัว" (deflect torsionally) เมื่อต้องเผชิญกับแรงกระแทกปกติหรือแรงสั่นสะเทือน

ข้อมูลจำเพาะ

  • ผลิตจากเหล็กอัลลอยด์ที่มีความแข็งแรงสูง (high strength hardened alloy steel construction)
  • ตะแกรง (grids) ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมู (trapezoidal cross section)
  • ผ่านกระบวนการอบชุบ (tempered) เพื่อให้ได้ความแข็งแบบสปริง (spring hardness)
  • ใช้กระบวนการยิงทรายแบบความแม่นยำสูง (high-precision operation called shot peening) ซึ่งเป็นการอัดโมเลกุลที่ผิวหน้าด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ส่งผลให้ความแข็งแรงเพิ่มขึ้นอย่างมาก และมี "กำลังสำรอง" (reserve strength) เพื่อยืดอายุการใช้งานของชิ้นส่วน (longer part life)

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque Rating (Nm) Allow Speed RPM Max Bore Min Bore (mm) Cplg Weight (Kg) Add BE Weight (Kg) Lube Weight (Kg) Dimensions (Millimeters) Flange Fasteners
Shaft Hub (mm) T hub A B BE C D DD E F U GAP No. Per Flange Dia (mm)
Max Min Max Min Min Max
1020 52 4,500 35 - 28 - 13 2.89 0.010 0.0272 97.0 34.9 45.2 102 47.6 39.7 52.4 0.8 85.7 1.8 3 4 6.3
1030 149 4,500 43 - 35 - 13 3.89 0.016 0.0408 105.7 41.3 45.2 109 47.6 49.2 59.5 0.8 93.7 1.8 3 8 6.3
1040 249 4,500 56 - 43 - 13 5.88 0.021 0.0544 114.3 54.0 45.2 109 50.8 57.2 78.6 0.8 112.7 1.8 3 8 6.3
1050 435 4,500 67 - 50 - 13 9.12 0.028 0.0680 135.1 60.3 56.3 109 60.3 66.7 87.3 0.8 125.4 1.8 3 8 7.9
1060 684 4,350 80 - 56 - 20 13.90 0.037 0.0862 147.8 73.0 61.9 166 63.5 76.2 103.2 1.8 144.5 2.8 3 8 9.5
1070 994 4,125 85 - 67 - 20 17.60 0.048 0.1130 158.8 79.4 64.3 166 76.2 87.3 109.5 1.8 152.4 2.8 3 12 9.5
1080 2,050 3,600 95 - 80 - 27 28.90 0.069 0.1720 190.5 88.9 78.6 204 88.9 104.8 122.2 1.8 177.8 2.8 3 12 12.7
1090 3,730 3,600 110 - 95 - 27 42.80 0.100 0.2540 211.1 101.6 82.6 204 98.4 123.8 142.9 1.8 209.6 2.8 3 12 15.8
1100 6,280 2,440 130 - 110 - 42 66.10 0.120 0.4260 251.0 90.4 103.2 205 120.6 142.1 171.4 1.6 250.8 3.2 5 12 19.0
1110 9,320 2,250 150 - 120 - 42 84.60 0.160 0.5080 269.7 104.1 106.4 205 127.0 160.3 196.8 1.6 276.2 3.2 5 12 19.0
1120 13,700 2,025 170 - 140 - 61 129.00 0.200 0.7350 307.8 119.4 124.6 205 149.2 179.4 225.4 1.6 319.1 4.0 6 12 22.2
1130 19,900 1,800 190 - 177 - 67 179.00 0.290 0.9070 345.9 134.6 130.1 205 161.9 217.5 238.1 1.6 346.1 4.0 6 12 25.4
1140 28,600 1,650 210 - 200 - 67 252.00 0.400 1.1300 384.0 152.4 134.9 205 184.2 254.0 266.7 1.6 385.8 4.0 6 12 28.5
1150 39,800 1,500 270 102 215 108 - 348.00 0.190 1.9500 453.1 172.7 174.5 187.5 182.9 269.2 334.3 5.1 425.4 - 6 14 22.2
1160 55,900 1,350 290 115 240 121 - 441.00 0.250 2.8100 501.4 186.4 196.4 204.7 198.1 304.8 366.0 6.6 457.2 - 6 14 22.2
1170 74,600 1,225 340 127 280 134 - 652.00 0.380 3.4900 566.4 220.2 194.1 223.8 215.9 355.6 424.9 8.4 527.0 - 6 16 25.4
1180 103,000 1,100 340 102 300 153 - 877.00 0.470 3.7600 629.9 248.9 201.7 246.9 238.8 393.7 450.8 5.1 590.6 8.1 6 16 28.5
1190 137,000 1,050 380 115 335 153 - 1,150.00 0.600 4.4000 675.6 275.8 207.3 266.7 259.1 436.9 508.0 5.1 660.4 8.1 6 18 31.7
1200 186,000 900 400 127 360 178 - 1,484.00 0.850 5.6200 756.9 305.3 223.8 289.1 279.4 497.8 530.4 6.1 711.2 9.1 6 18 31.7
