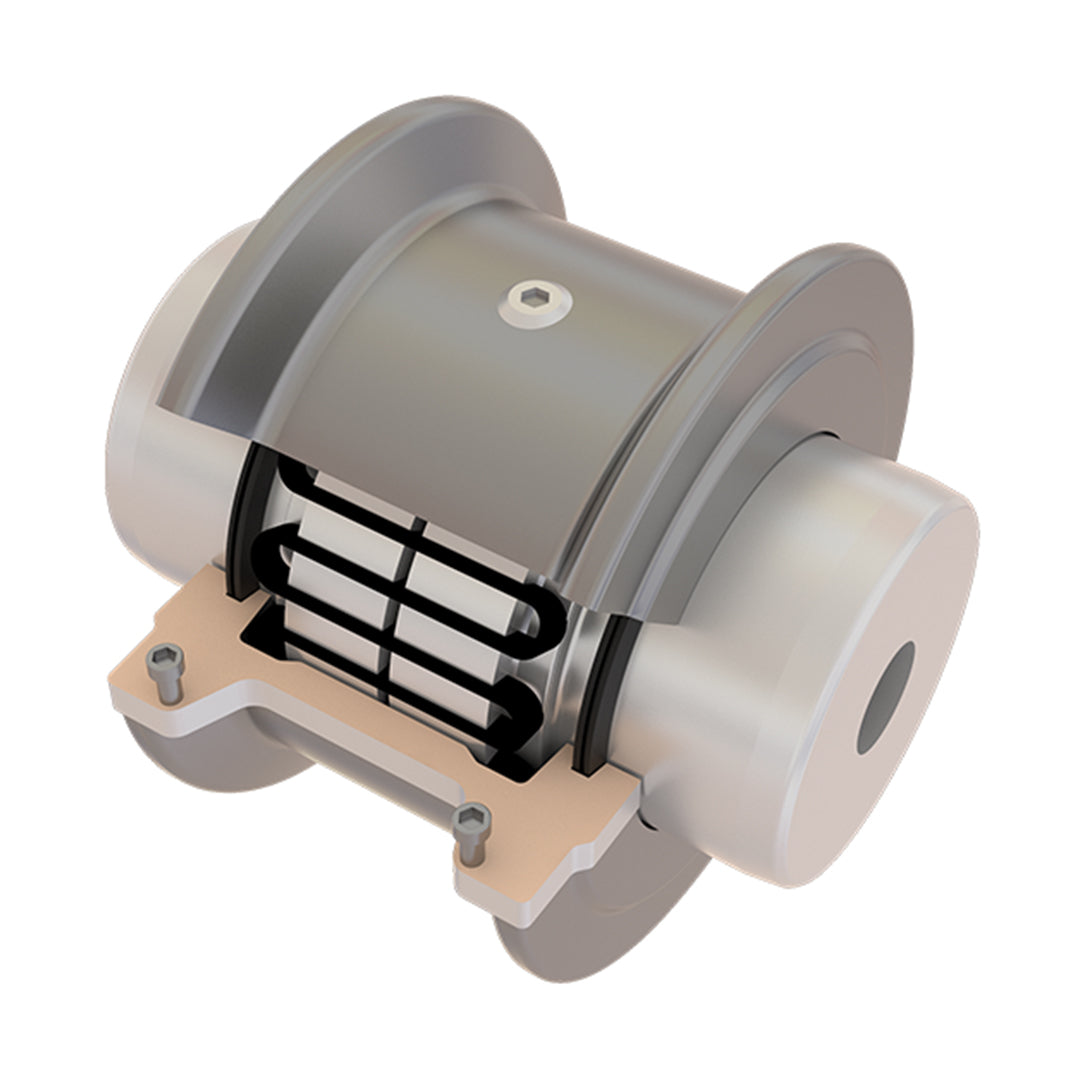

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T10-1070
คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T10-1070
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T10-1070
MPS Tapered Grid Couplings เป็นข้อต่อเพลาถึงเพลาที่มีขนาดกะทัดรัด แต่รองรับแรงบิดได้สูงจากโครงสร้างเหล็กกล้าอัลลอยชุบแข็งที่แข็งแรง ตะแกรงรูปทรงสี่เหลี่ยมคางหมูได้รับการชุบแข็งแบบสปริงและผ่านกระบวนการยิงเม็ดเหล็กด้วยความเร็วสูง (Shot Peening) เพื่อเพิ่มความแข็งแรงของวัสดุอย่างมีนัยสำคัญและยืดอายุการใช้งาน ติดตั้งง่ายผ่านฝาครอบที่ถอดได้ โดยไม่ต้องย้ายเครื่องจักร ลดเวลาในการหยุดเครื่อง ตัวตะแกรงสามารถขยับตัวภายในร่องดุม ช่วยรองรับการเยื้องศูนย์ของเพลาโดยไม่ส่งแรงด้านข้างไปยังแบริ่ง นอกจากนี้ยังทำหน้าที่เหมือนโช้คอัพที่ดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดแรงกระแทกหรือโหลดสูงที่อาจกระทบต่อระบบขับเคลื่อนในระยะยาว ทำให้เหมาะสำหรับการใช้งานในสภาพโหลดเปลี่ยนแปลงบ่อยและต้องการความยืดหยุ่นสูง
คุณสมบัติ
คุณสมบัติ
- ขนาดกะทัดรัด แต่รองรับแรงบิดสูง สร้างจากเหล็กอัลลอยด์ที่แข็งแรงและมีค่าความแข็งสูง
- ตะแกรงเรียว ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมูและผ่านการอบชุบเพื่อเพิ่มความแข็งแบบสปริง
- การยิงทราย (Shot Peening) การอัดโมเลกุลพื้นผิวด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ช่วยเพิ่มความแข็งแรงอย่างมากและยืดอายุการใช้งาน
- เข้าถึงง่าย สามารถใส่ตะแกรงเรียวเข้าไปในร่องของดุมได้ง่ายผ่านฝาครอบที่ถอดออกได้ ไม่ต้องเคลื่อนย้ายอุปกรณ์ (ลดเวลาหยุดทำงาน) และใช้เครื่องมือมาตรฐานในการติดตั้งฝาครอบแบบแยกส่วน
- การเข้าถึงตะแกรง ตะแกรงสามารถเข้าถึงได้ง่ายผ่านฝาครอบที่ถอดออกได้ของชุดประกอบ (unit's removable cover)
- การติดตั้งที่สะดวก ง่ายกว่ามากในการใส่ตะแกรงเรียวเข้าไปในร่องของดุม (slots of the hub) เมื่อเทียบกับการติดตั้งตะแกรงแบบสี่เหลี่ยมผืนผ้า (fitting rectangular grids)
- ลดเวลาหยุดทำงาน ไม่จำเป็นต้องเคลื่อนย้ายอุปกรณ์ (no need for the equipment to be moved) ซึ่งช่วยลดเวลาหยุดทำงาน (downtime) ในการติดตั้งหรือบำรุงรักษา
- การติดตั้งโดยตรงและง่ายดาย เนื่องจากมีขนาดกะทัดรัด ตะแกรงเรียวสามารถวางลงในร่องของดุมได้โดยตรง
- ใช้เครื่องมือมาตรฐาน ฝาครอบแบบแยกส่วน (practical split cover) สามารถติดตั้งได้โดยใช้เครื่องมือมาตรฐานทั่วไป
- การป้องกันการเยื้องแนวของเพลา (Protection Against Shaft Misalignment) ตะแกรงเรียวสามารถ "โยก, หมุน, และลอยตัว" (rock, pivot, and float) ได้อย่างอิสระภายในร่องฟันของดุม (hub teeth)
- การป้องกันแรงกระแทกและแรงสั่นสะเทือน (Protection Against Shock & Vibratory loads) ข้อต่อแบบตะแกรงเรียวของ MPS มีความสามารถในการ "บิดตัว" (deflect torsionally) เมื่อต้องเผชิญกับแรงกระแทกปกติหรือแรงสั่นสะเทือน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Torque Rating (Nm) | Allow Speed RPM | Max Bore (mm) | Min Bore (mm) | Cplg Weight (Kg) | Lube Weight (Kg) | Dimensions (Millimeters) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | J | S | GAP | |||||||
| 1020 | 52 | 4,500 | 28 | 13 | 1.92 | 0.0272 | 101.0 | 98.2 | 47.6 | 39.7 | 67.8 | 39.1 | 3 |
| 1030 | 149 | 4,500 | 35 | 13 | 2.58 | 0.0408 | 109.0 | 98.2 | 47.6 | 49.2 | 71.9 | 39.1 | 3 |
| 1040 | 249 | 4,500 | 43 | 13 | 3.34 | 0.0544 | 116.0 | 104.6 | 50.8 | 57.2 | 72.0 | 40.1 | 3 |
| 1050 | 435 | 4,500 | 50 | 13 | 5.44 | 0.0680 | 137.8 | 123.6 | 60.3 | 66.7 | 81.6 | 44.7 | 3 |
| 1060 | 684 | 4,350 | 56 | 20 | 7.44 | 0.0862 | 147.0 | 130.0 | 63.5 | 76.2 | 97.9 | 52.3 | 3 |
| 1070 | 994 | 4,125 | 67 | 20 | 10.40 | 0.113 | 162.2 | 155.4 | 76.2 | 87.3 | 99.2 | 53.8 | 3 |
| 1080 | 2,050 | 3,600 | 80 | 27 | 17.90 | 0.172 | 193.0 | 180.8 | 88.9 | 104.8 | 118.4 | 64.5 | 3 |
| 1090 | 3,730 | 3,600 | 95 | 27 | 25.60 | 0.254 | 212.0 | 199.8 | 98.4 | 123.8 | 127.4 | 71.6 | 3 |
| 1100 | 6,280 | 2,440 | 110 | 42 | 42.00 | 0.426 | 250.7 | 246.2 | 120.6 | 142.1 | 156.6 | - | 5 |
| 1110 | 9,320 | 2,250 | 120 | 42 | 54.30 | 0.508 | 270.0 | 259.0 | 127.0 | 160.3 | 162.6 | - | 5 |
| 1120 | 13,700 | 2,025 | 140 | 61 | 81.20 | 0.735 | 306.4 | 304.4 | 149.2 | 179.4 | 191.7 | - | 6 |
| 1130 | 19,900 | 1,800 | 170 | 67 | 121.00 | 0.907 | 343.8 | 329.8 | 161.9 | 217.5 | 195.5 | - | 6 |
| 1140 | 28,600 | 1,650 | 200 | 67 | 178.00 | 1.130 | 383.8 | 374.4 | 184.2 | 254.0 | 201.7 | - | 6 |
