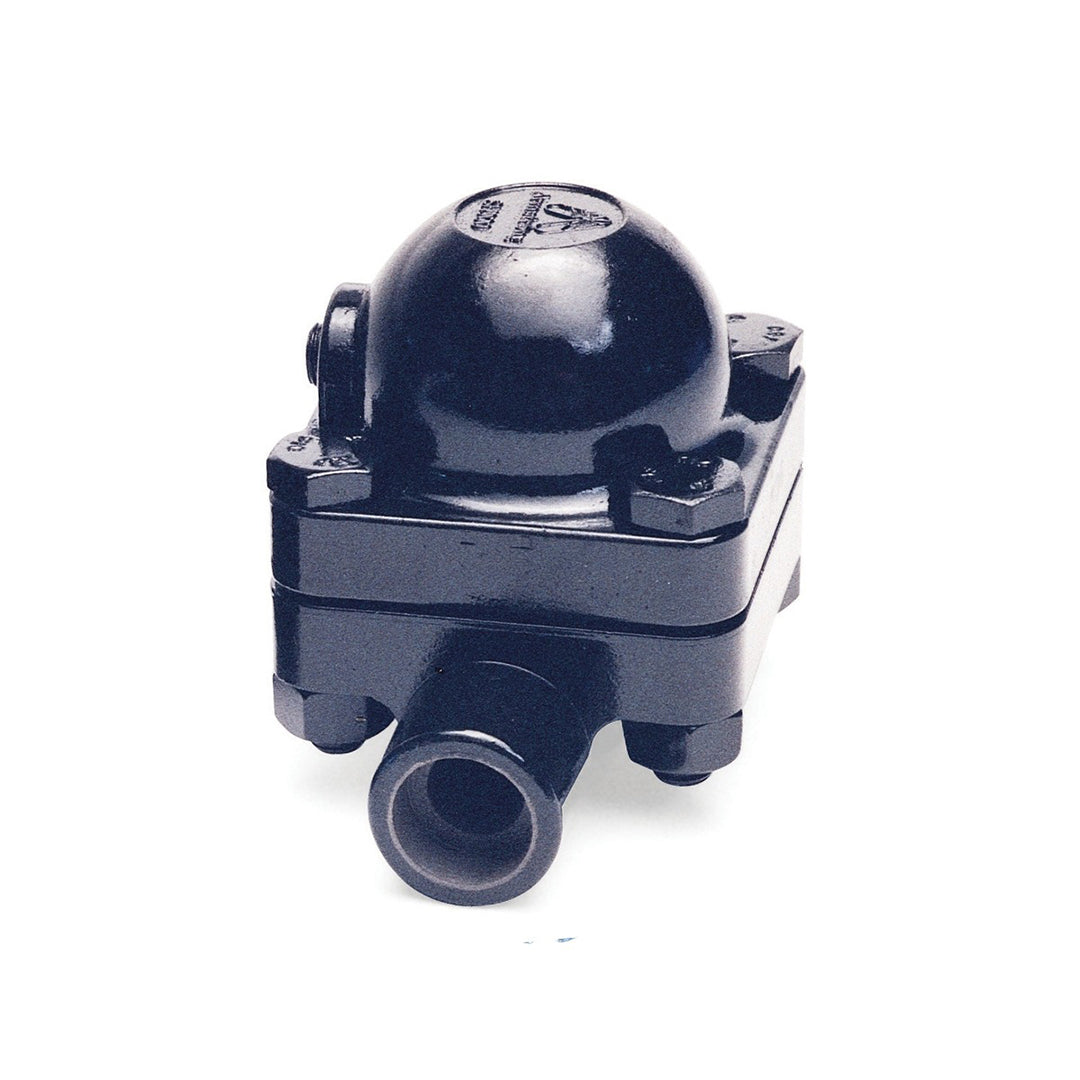

กับดักไอน้ำ Steam trap ARMSTRONG Bimetallic Steam Trap For Superheat Conditions code SH-900H

กับดักไอน้ำ SH Series สำหรับไอน้ำร้อนยวดยิ่งทำงานโดยอาศัยผลของอุณหภูมิที่เพิ่มขึ้นที่มีต่อชิ้นส่วนโลหะสองชนิด (bimetallic elements) ในช่วงเริ่มต้นการทำงาน วาล์วจะเปิดกว้างเพื่อให้อากาศและคอนเดนเสทปริมาณมากถูกระบายออกจากระบบ เมื่อระบบถึงอุณหภูมิไอน้ำ กลไกจะร้อนพอที่จะดึงก้านวาล์วเข้าไปในบ่าวาล์วเพื่อปิดกับดัก วาล์วจะยังคงปิดอยู่จนกว่าชิ้นส่วนโลหะสองชนิดจะเย็นลงเล็กน้อย ซึ่งจะทำให้วาล์วเปิดออกเพื่อระบายคอนเดนเสทและอากาศ จากนั้นจะปิดอีกครั้งเมื่อถึงอุณหภูมิไอน้ำ กับดักไอน้ำ SH Series สามารถปรับตัวเองได้โดยอัตโนมัติเมื่อสภาวะเปลี่ยนไป ความร้อนที่สูงขึ้นในวาล์วจะสร้างแรงเพื่อชดเชยแรงดันที่เพิ่มขึ้น

คุณสมบัติ

กับดักไอน้ำจะเป็นแบบ bimetallic สเตนเลสสตีล พร้อมตัวกรองในตัวที่ซ่อมแซมได้ในท่อ กลไกประกอบด้วยชุดแผ่นโลหะสองชนิดแบบ nickel-chrome ที่วางซ้อนกัน พร้อมวาล์วและบ่าที่ทำจากไทเทเนียม กับดักไอน้ำสามารถทำงานได้ที่ภาระต่ำและงานไอน้ำร้อนยวดยิ่งตลอดช่วงแรงดันและอุณหภูมิ แรงดันย้อนกลับสูงสุดที่อนุญาตคือ 99% ของแรงดันทางเข้า

ข้อมูลจำเพาะ

เงื่อนไขการทำงานสูงสุด (Maximum Operating Conditions)

• แรงดันสูงสุดที่อนุญาต (การออกแบบตัวถัง): 62 bar ที่ 482°C
• แรงดันใช้งานสูงสุด: 62 bar
• แรงดันย้อนกลับสูงสุด: 99% ของแรงดันทางเข้า
• แรงดันใช้งานต่ำสุดที่แนะนำ: 14 bar

การเชื่อมต่อ (Connections)

• 15 - 20: แบบเกลียว NPT, BSPT, Socketweld, หน้าแปลน EN 1092-1 หรือ ASME B16.5, Buttweld
• 25: แบบหน้าแปลน EN 1092-1 หรือ ASME B16.5, Buttweld

ข้อมูลทางเทคนิค

Model	SH-900L	SH-900H
Capacities To	6500 lb/hr (2950 kg/hr)	6500 lb/hr (2950 kg/hr)
Maximum Allowable Pressure	900 psig (62 bar)	900 psig (62 bar)
Maximum Allowable Temperature	900°F (482°C)	900°F (482°C)
Body Material	ASTM A-351 GR. CF8 Stainless Steel	ASTM A-351 GR. CF8 Stainless Steel
Maximum Operating Pressure	650 psig (45 bar)	900 psig (62 bar)
Connection Type	Screwed, Socketweld, Flanged Buttweld	Screwed, Socketweld, Flanged Buttweld
Connection Size	1/2" (15 mm) 3/4" (20 mm) 1" (25 mm)	1/2" (15 mm) 3/4" (20 mm) 1" (25 mm)

เอกสารข้อมูล

กับดักไอน้ำ Steam trap ARMSTRONG Bimetallic Steam Trap For Superheat Conditions code SH-900H Data sheet
