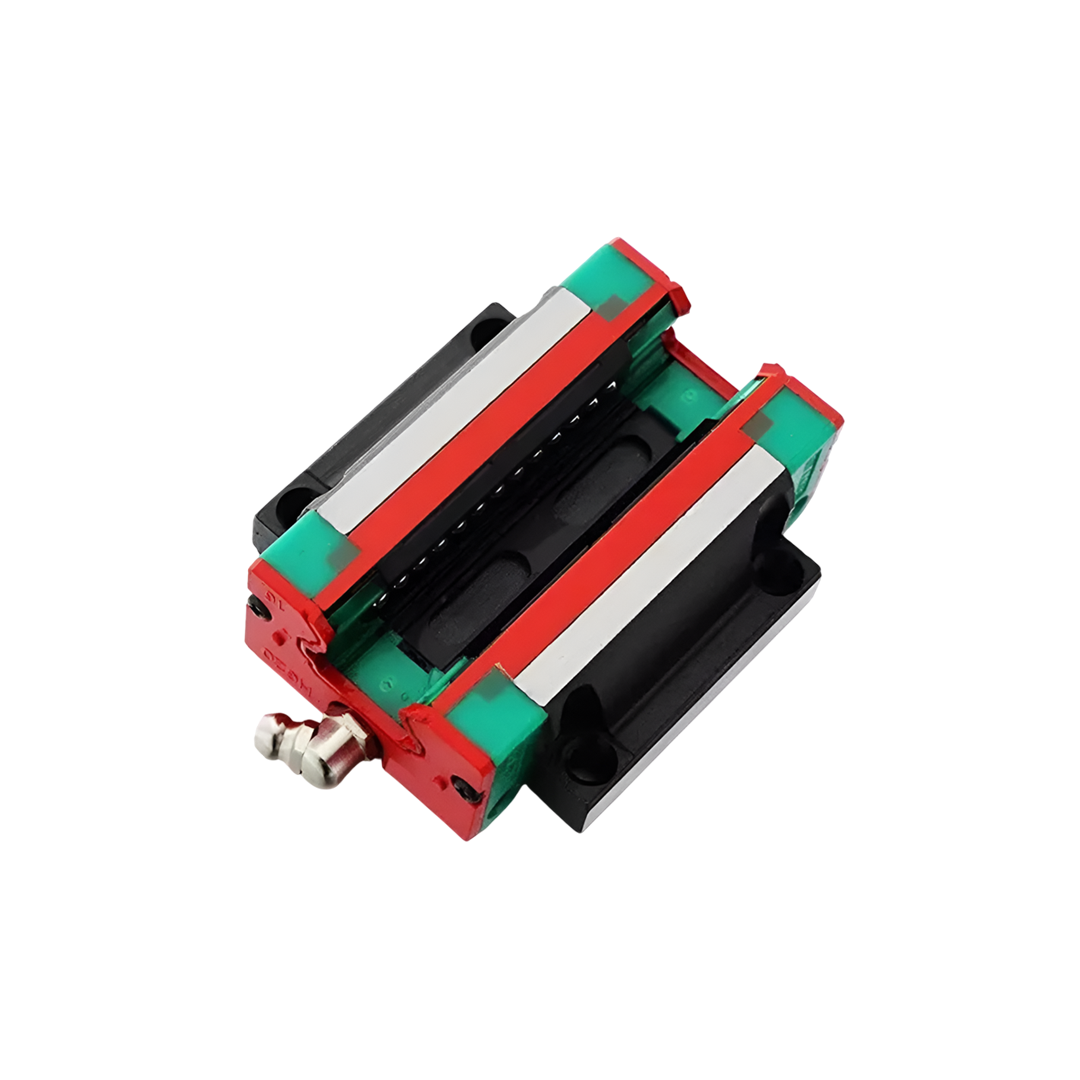

Linear Guide (ลิเนียร์ไกด์) HIWIN QEW25SB
Linear Guide (ลิเนียร์ไกด์) HIWIN QEW25SB
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
1,633.50 ฿
Regular price
Sale price
1,633.50 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN QEW25SB
HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รางเลื่อนเชิงเส้นซีรีส์ QE (ซึ่งรวมถึงรุ่น QEH ที่เป็นบล็อกแบบ Low Profile) เป็นการต่อยอดจากซีรีส์ EG (Low Profile Ball Type) โดยเพิ่มคุณสมบัติเด่นของเทคโนโลยี SynchMotion™:
- ความสูงและขนาดที่กะทัดรัด (Low Profile): สืบทอดคุณสมบัติมาจาก EG series ที่ออกแบบมาให้มีความสูงต่ำและขนาดที่เล็ก เหมาะสำหรับอุปกรณ์ที่มีข้อจำกัดด้านพื้นที่.
- ความเร็วสูงและการทำงานที่เงียบ (High Speed and Low Noise): นี่คือคุณสมบัติหลักของ QE series ด้วยเทคโนโลยี SynchMotion™ ที่ช่วยให้การเคลื่อนที่ราบรื่นยิ่งขึ้น ลดเสียงรบกวน และเหมาะสำหรับสภาพแวดล้อมที่ต้องการความเงียบและปราศจากฝุ่น.
- การหล่อลื่นที่เหนือกว่า (Superior Lubrication): SynchMotion™ Technology ช่วยให้การกระจายจาระบีภายในบล็อกมีประสิทธิภาพมากขึ้น ทำให้มั่นใจได้ถึงการหล่อลื่นที่ดีเยี่ยม.
- อายุการใช้งานยาวนานขึ้น: ด้วยการเคลื่อนที่ที่ราบรื่นและการหล่อลื่นที่ดี ทำให้ช่วยยืดอายุการใช้งานของรางเลื่อน.
- รับน้ำหนักได้เท่ากันในทุกทิศทาง: สามารถรับโหลดได้ทั้งในแนวรัศมี, แนวรัศมีย้อนกลับ และแนวราบ.
การติดตั้งและการใช้งาน
- แนวทางการติดตั้งและการใช้งานสำหรับ HIWIN Linear Low Profile Type (QE Series) มีความคล้ายคลึงกับรางเลื่อนเชิงเส้นประเภทอื่น ๆ ของ HIWIN โดยมีข้อควรปฏิบัติที่สำคัญดังนี้:
- การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
- การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้ เพื่อให้แน่ใจว่าการจัดเรียงถูกต้อง.
- ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดของลูกบอลและการสูญเสียความแม่นยำ.
- การป้องกันสิ่งแปลกปลอม: ระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ.
- การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน. นอกจากนี้ การใช้ฝาปิด (cap) เพื่อครอบส่วนบนของรางเลื่อนก็เป็นสิ่งสำคัญในการป้องกันสิ่งสกปรกและเพิ่มความแม่นยำในการทำงาน.
- การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ.
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | QEW25SB |
| Dimensions of Assembly (mm) H | 33 |
| Dimensions of Assembly (mm) H₁ | 6.2 |
| Dimensions of Assembly (mm) N | 25 |
| Dimensions of Block (mm) W | 73 |
| Dimensions of Block (mm) B | 60 |
| Dimensions of Block (mm) B₁ | 6.5 |
| Dimensions of Block (mm) C | - |
| Dimensions of Block (mm) L₁ | 35.5 |
| Dimensions of Block (mm) L | 60.1 |
| Dimensions of Block (mm) K₁ | 21.9 |
| Dimensions of Block (mm) K₂ | 5 |
| Dimensions of Block (mm) G | 12 |
| Dimensions of Block (mm) M | ∅7 |
| Dimensions of Block (mm) T | 7.5 |
| Dimensions of Block (mm) T1 | 10 |
| Dimensions of Block (mm) H₂ | 8 |
| Dimensions of Block (mm) H₃ | 8 |
| Dimensions of Rail (mm) Wᴿ | 23 |
| Dimensions of Rail (mm) Hᴿ | 18 |
| Dimensions of Rail (mm) D | 11 |
| Dimensions of Rail (mm) h | 9 |
| Dimensions of Rail (mm) d | 7 |
| Dimensions of Rail (mm) P | 60 |
| Dimensions of Rail (mm) E | 20 |
| สลักเกลียวสำหรับยึดราง (มม.) | M6x20 |
| แรงรับภาระแบบไดนามิกพื้นฐาน C (kN) | 18.24 |
| แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN) | 18.90 |
| โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m) | 0.22 |
| โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m) | 0.10 |
| โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m) | 0.10 |
| น้ำหนัก บล็อก (กก.) | 0.34 |
| น้ำหนัก ราง (กก./ม.) | 2.67 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| พารามิเตอร์ | รายละเอียด |
| ประเภทหลัก | QEH Series (บล็อกทรงสี่เหลี่ยม), QEW Series (บล็อกหน้าแปลน) |
| คุณสมบัติเด่น | - โปรไฟล์ต่ำ (Low Profile): ความสูงรวมต่ำกว่ารุ่นมาตรฐาน EG- เทคโนโลยี SynchMotion™: ลดเสียงรบกวน, เคลื่อนที่ราบรื่น, ลดการสร้างฝุ่น, อายุการใช้งานยาวนานขึ้น- รับน้ำหนักและแข็งแกร่งสูง: ด้วยการออกแบบ 4 แถวของเม็ดลูกปืนกลม- รับโหลดได้เท่ากันทุกทิศทาง: แนวรัศมี, ย้อนรัศมี, แนวข้าง- ปรับแนวเองได้ (Self-Aligning): ดูดซับความคลาดเคลื่อนในการติดตั้งได้- สามารถใช้แทน EG Series ได้ (Interchangeable): มีขนาดและมิติการติดตั้งเหมือนกัน (สำหรับรุ่นที่รองรับ) |
| ขนาด (Sizes) | มีให้เลือกตั้งแต่ 15mm, 20mm, 25mm, 30mm, 35mm |
| ระดับความแม่นยำ | C (Normal), H (High), P (Precision), SP (Super Precision), UP (Ultra Precision) |
| ระดับพรีโหลด | Z0 (Normal Clearance/Light), ZA (Medium Preload), ZB (Heavy Preload) |
| มุมสัมผัสเม็ดลูกปืน | 45 องศา |
| วัสดุ | เหล็กแบริ่ง GCr15 (มาตรฐาน) หรือ สเตนเลส (รุ่นพิเศษสำหรับสภาพแวดล้อมที่ต้องการการป้องกันการกัดกร่อน) |
| ระบบป้องกันฝุ่น | End seal (ซีลหัว-ท้าย), Bottom seal (ซีลใต้บล็อก - มีในบางขนาด/ออปชั่น), Scraper (สำหรับรุ่นที่มี) |
| การใช้งานทั่วไป | เครื่องจักรที่ต้องการเสียงรบกวนต่ำ (เช่น เครื่องมือแพทย์), อุปกรณ์เซมิคอนดักเตอร์, เครื่องจักรที่มีความแม่นยำสูง, อุปกรณ์สำหรับห้องคลีนรูม, งานที่ใช้ความเร็วสูง |
