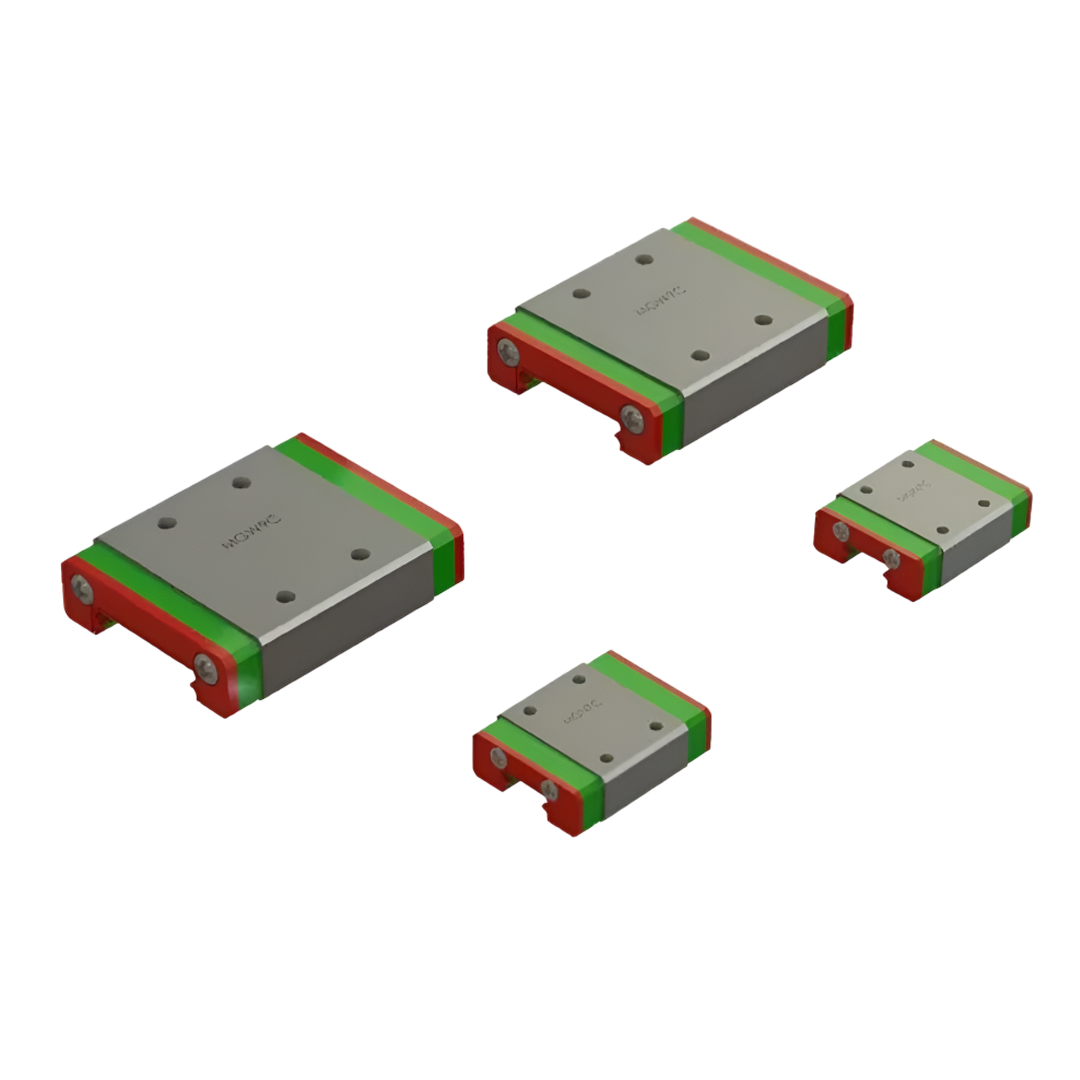

Linear Guide (ลิเนียร์ไกด์) HIWIN MGN 12H

Name: Linear Guide (ลิเนียร์ไกด์) HIWIN MGN 12H
Brand: HIWIN
SKU: MGN 12H
Price: 1784.37 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

HIWIN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

1,784.37 ฿

Sale Sold out

Quantity

รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN MGN 12H

HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น

เปรียบเทียบราคา Linear Guide HIWIN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

รางเลื่อนเชิงเส้นแบบ Miniature Type (MG series) ได้รับการออกแบบมาเป็นพิเศษสำหรับอุปกรณ์ขนาดเล็กที่ต้องการความแม่นยำสูงและพื้นที่ในการติดตั้งที่จำกัด:
ขนาดเล็กและน้ำหนักเบา: เป็นรางเลื่อนเชิงเส้นขนาดเล็กและน้ำหนักเบาที่สุดของ HIWIN ทำให้เหมาะสำหรับอุปกรณ์ที่ต้องการความกะทัดรัดและลดน้ำหนักโดยรวม.
ความแม่นยำสูง: แม้จะมีขนาดเล็ก แต่ MG series ยังคงให้ความแม่นยำในการเคลื่อนที่ที่สูง ซึ่งเป็นสิ่งสำคัญสำหรับอุปกรณ์ที่ละเอียดอ่อน.
ป้องกันการกัดกร่อน: มีทั้งรุ่นที่ทำจากเหล็กกล้าไร้สนิม (stainless steel) ซึ่งมีคุณสมบัติป้องกันการกัดกร่อนได้ดี ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่อาจมีการกัดกร่อน เช่น อุปกรณ์ทางการแพทย์หรือเครื่องมือวัดที่ใช้ในสภาพแวดล้อมเฉพาะ.
รับน้ำหนักได้เท่ากันในทุกทิศทาง: สามารถรับโหลดได้เท่ากันทั้งในแนวรัศมี (radial), แนวรัศมีย้อนกลับ (reverse radial) และแนวราบ (lateral) ทำให้มีความยืดหยุ่นในการใช้งาน.
การออกแบบร่องรางแบบโกธิค (Gothic arch contact design): การออกแบบนี้ช่วยให้สามารถรับโหลดได้สูงในทุกทิศทาง รวมถึงความแข็งแกร่งสูง

การติดตั้งและการใช้งาน

แนวทางการติดตั้งและการใช้งานสำหรับ HIWIN Linear Miniature Type (MG series) คล้ายคลึงกับรางเลื่อนเชิงเส้นประเภทอื่น ๆ ของ HIWIN โดยมีข้อควรปฏิบัติที่สำคัญดังนี้:
การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้.
ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดของลูกบอลและการสูญเสียความแม่นยำ.
การป้องกันสิ่งแปลกปลอม: ระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ.
การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน. นอกจากนี้ การใช้ฝาปิด (cap) เพื่อครอบส่วนบนของรางเลื่อนก็เป็นสิ่งสำคัญในการป้องกันสิ่งสกปรกและเพิ่มความแม่นยำในการทำงาน.
การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ.

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No.	MGN 12H
ขนาดของชุดประกอบ (มม.) H	13
ขนาดของชุดประกอบ (มม.) H₁	3
ขนาดของชุดประกอบ (มม.) N	7.5
ขนาดของตัวบล็อก (มม.) W	27
ขนาดของตัวบล็อก (มม.) B	20
ขนาดของตัวบล็อก (มม.) B₁	3.5
ขนาดของตัวบล็อก (มม.) C	20
ขนาดของตัวบล็อก (มม.) L₁	32.4
ขนาดของตัวบล็อก (มม.) L	45.4
ขนาดของตัวบล็อก (มม.) Lmax (note 3)	45.8
ขนาดของตัวบล็อก (มม.) G	-
ขนาดของตัวบล็อก (มม.) Gn	Ø2
ขนาดของตัวบล็อก (มม.) Mxl	M3x3.5
ขนาดของตัวบล็อก (มม.) H₂	2.5
ขนาดของราง (มม.) Wᴿ	12
ขนาดของราง (มม.) Hᴿ	8
ขนาดของราง (มม.) D	6
ขนาดของราง (มม.) h	4.5
ขนาดของราง (มม.) d	3.5
ขนาดของราง (มม.) P	25
ขนาดของราง (มม.) E	10
สลักเกลียวสำหรับยึดราง (มม.)	M3x8
แรงรับภาระแบบไดนามิกพื้นฐาน C (kN)	3.72
แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN)	5.88
โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m)	38.22
โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m)	36.26
โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m)	36.26
น้ำหนัก บล็อก (กก.)	0.054
น้ำหนัก ราง (กก./ม.)	0.65

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

พารามิเตอร์	รายละเอียด
ประเภทหลัก	MGN Series (บล็อกหน้าแคบ), MGW Series (บล็อกหน้ากว้าง)
คุณสมบัติเด่น	- ขนาดเล็กและน้ำหนักเบามาก (Ultra Compact & Lightweight)- ความแม่นยำสูง: แม้มีขนาดเล็ก- รับโหลดได้ทุกทิศทาง: ด้วยการออกแบบ Gothic Arch Contact- ทนทานต่อการกัดกร่อน: วัสดุส่วนใหญ่เป็นสเตนเลสเกรดพิเศษ- เม็ดลูกปืนมีตัวยึด (Ball Retainers): ป้องกันเม็ดลูกปืนหลุดเมื่อถอดบล็อกออกจากราง
ขนาด (Sizes)	มีให้เลือกตั้งแต่ 3mm, 5mm, 7mm, 9mm, 12mm, 15mm
ระดับความแม่นยำ	C (Normal), H (High), P (Precision)
ระดับพรีโหลด	Z0 (Normal Clearance/Light), ZA (Medium Preload), ZB (Heavy Preload)
วัสดุ	บล็อก, ราง, เม็ดลูกปืน: สเตนเลสเกรดพิเศษ (มาตรฐานสำหรับ MG Series)
ระบบป้องกันฝุ่น	End seal (ซีลหัว-ท้าย), Bottom seal (ซีลใต้บล็อก - มีในบางขนาด/ออปชั่น), Bolt cap (ฝาปิดรูยึดราง)
ประเภท Interchangeable	มีทั้งแบบ Non-interchangeable และ Interchangeable (บล็อกและรางสามารถสับเปลี่ยนกันได้ในบางขนาดและเกรดความแม่นยำ)
