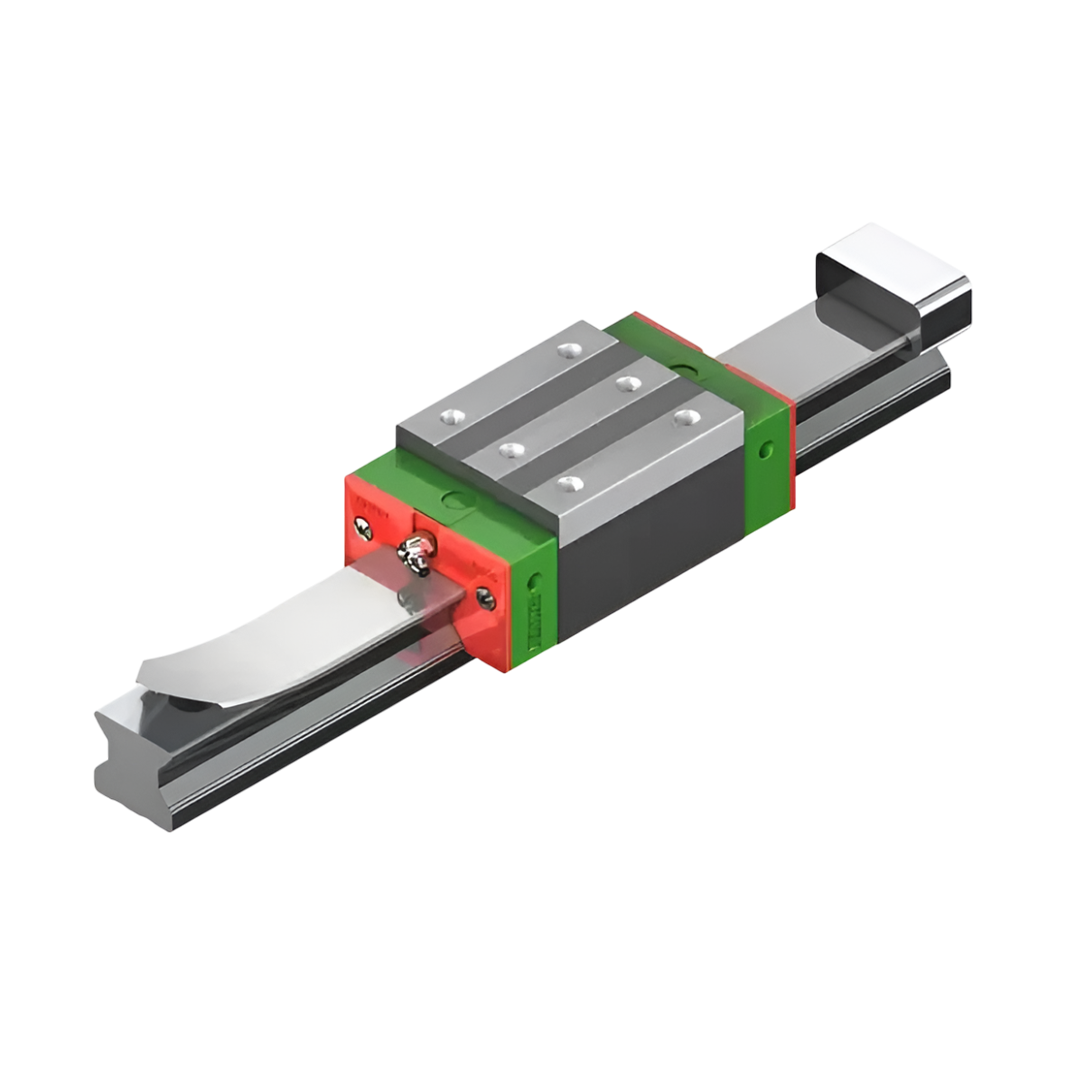

Linear Guide (ลิเนียร์ไกด์) HIWIN CRGW25HC
Linear Guide (ลิเนียร์ไกด์) HIWIN CRGW25HC
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
1,240.25 ฿
Regular price
Sale price
1,240.25 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด Linear Guide (ลิเนียร์ไกด์) HIWIN CRGW25HC
HIWIN Linear Guide หรือระบบรางเลื่อนเชิงเส้นจาก HIWIN เป็นโซลูชันที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมเครื่องจักรกลอัตโนมัติ หุ่นยนต์ แมชชีนเซ็นเตอร์ อุปกรณ์วัด และระบบการขนย้ายเชิงแม่นยำ ด้วยคุณสมบัติที่โดดเด่นในด้านความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน HIWIN จึงกลายเป็นหนึ่งในผู้นำตลาดของโลกในด้านเทคโนโลยีการเคลื่อนที่เชิงเส้น
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ความแข็งแกร่งสูง (High Rigidity): CRG series เป็นรางเลื่อนแบบลูกกลิ้ง (roller type) ที่ออกแบบมาเพื่อความแข็งแกร่งสูง สามารถรับโหลดได้มากและต้านทานการเสียรูปภายใต้โหลดได้ดีเยี่ยม.
- มาพร้อมแถบปิดด้านบน (With Cover Strip): การมีแถบปิดนี้เป็นคุณสมบัติเด่นที่ช่วยปกป้องระบบรางเลื่อนจากสิ่งสกปรก ฝุ่นละออง หรือเศษวัสดุต่างๆ ไม่ให้เข้าไปในบล็อกลูกกลิ้ง ซึ่งช่วยยืดอายุการใช้งานและรักษาประสิทธิภาพการทำงานในสภาพแวดล้อมที่มีมลภาวะ.
- ความสามารถในการรับโมเมนต์การกลิ้งที่เหนือกว่า: CRG series มีความสามารถในการรับโมเมนต์การกลิ้ง (rolling moment capacity) ที่เหนือกว่าซีรีส์ RG ทำให้เหมาะสำหรับงานที่ต้องการความเสถียรสูงเมื่อมีแรงกระทำในลักษณะบิดหรือเอียง.
- รับน้ำหนักได้สูงและเท่ากันในทุกทิศทาง: สามารถรับโหลดได้สูงมากทั้งในแนวรัศมี (radial), แนวรัศมีย้อนกลับ (reverse radial) และแนวราบ (lateral) เนื่องจากใช้ลูกกลิ้งและมีมุมสัมผัสที่เหมาะสม.
- เหมาะสำหรับสภาพการทำงานที่รุนแรง: ด้วยการออกแบบที่แข็งแรงและมีระบบป้องกันสิ่งสกปรก ทำให้ CRG series เหมาะอย่างยิ่งสำหรับใช้งานในสภาพแวดล้อมการทำงานที่หนักและมีสิ่งปนเปื้อนสูง เช่น ในอุตสาหกรรมเครื่องมือกลและอุตสาหกรรมงานไม้.
- การเคลื่อนที่ที่ราบรื่นและแม่นยำ: แม้จะเป็นรางสำหรับงานหนัก แต่ยังคงให้การเคลื่อนที่ที่ราบรื่นและแม่นยำ
การติดตั้งและการใช้งาน
- การทำความสะอาด: ก่อนการติดตั้ง ควรทำความสะอาดน้ำมันกันสนิมที่เคลือบรางเลื่อนออกก่อน.
- การจัดเรียงราง: หากมีการใช้รางที่เชื่อมต่อกัน (Butt-joint rail) ควรติดตั้งโดยอ้างอิงจากเครื่องหมายลูกศรและลำดับที่ระบุไว้ เพื่อให้แน่ใจว่าการจัดเรียงถูกต้องและได้แนวตรง.
- ห้ามถอดบล็อก: หลีกเลี่ยงการถอดบล็อกออกจากรางเลื่อนโดยไม่จำเป็น เพื่อป้องกันการหลุดขององค์ประกอบกลิ้ง (ลูกกลิ้ง) และการสูญเสียความแม่นยำ.
- การป้องกันสิ่งแปลกปลอม: แถบปิด (cover strip) ของ CRG series ช่วยลดการเข้าของสิ่งสกปรกได้มาก อย่างไรก็ตาม ยังคงต้องระมัดระวังไม่ให้มีสิ่งแปลกปลอมเข้าไปในบล็อกของรางเลื่อน และไม่ควรทำการถอดแยกชิ้นส่วนใดๆ เพราะอาจทำให้ประสิทธิภาพลดลงหรือเสียหายได้.
- การหล่อลื่น: ควรทำการหล่อลื่นบล็อกหลังจากที่ได้ประกอบรางเลื่อนเข้ากับเครื่องจักรเรียบร้อยแล้ว เพื่อให้มั่นใจถึงประสิทธิภาพและอายุการใช้งานที่ยาวนาน.
- การจัดเก็บ: ในกรณีที่ไม่ได้ใช้งาน ควรจัดเก็บรางเลื่อนในแนวนอน เพื่อป้องกันความเสียหายหรือการเคลื่อนที่โดยไม่ตั้งใจ.
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model No. | CRGW25HC |
| Dimensions of Assembly (mm) H | 36 |
| Dimensions of Assembly (mm) H₁ | 5.5 |
| Dimensions of Assembly (mm) N | 23.5 |
| Dimensions of Block (mm) W | 70 |
| Dimensions of Block (mm) B | 57 |
| Dimensions of Block (mm) B₁ | 6.5 |
| Dimensions of Block (mm) C | 45 |
| Dimensions of Block (mm) C₁ | 40 |
| Dimensions of Block (mm) L₁ | 81 |
| Dimensions of Block (mm) L | 114.4 |
| Dimensions of Block (mm) K₁ | 24 |
| Dimensions of Block (mm) K₂ | 7.25 |
| Dimensions of Block (mm) G | 12 |
| Dimensions of Block (mm) M | M8 |
| Dimensions of Block (mm) T | 9.5 |
| Dimensions of Block (mm) T1 | 10 |
| Dimensions of Block (mm) H₂ | 6.2 |
| Dimensions of Block (mm) H₃ | 6 |
| Dimensions of Rail (mm) Wᴿ | 23 |
| Dimensions of Rail (mm) Hᴿ | 23.6 |
| Dimensions of Rail (mm) Hc3 | 23.8 |
| Dimensions of Rail (mm) D | 11 |
| Dimensions of Rail (mm) h | 9 |
| Dimensions of Rail (mm) d | 7 |
| Dimensions of Rail (mm) P | 30 |
| Dimensions of Rail (mm) E | 20 |
| สลักเกลียวสำหรับยึดราง (มม.) | M6x20 |
| แรงรับภาระแบบไดนามิกพื้นฐาน C (kN) | 33.9 |
| แรงรับภาระแบบสถิตพื้นฐาน C₀ (kN) | 73.4 |
| โมเมนต์ที่รับได้ (คงที่) Mᴿ (kN·m) | 0.975 |
| โมเมนต์ที่รับได้ (คงที่) Mᴘ (kN·m) | 0.991 |
| โมเมนต์ที่รับได้ (คงที่) Mʏ (kN·m) | 0.991 |
| น้ำหนัก บล็อก (กก.) | 0.91 |
| น้ำหนัก ราง (กก./ม.) | 3.08 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| พารามิเตอร์ | รายละเอียด |
| ประเภทลูกกลิ้ง | ลูกกลิ้งทรงกระบอก (Roller) |
| คุณสมบัติเด่น | - ความแข็งแกร่งสูงมาก (Super High Rigidity): ลดการเสียรูปภายใต้โหลดได้ดีเยี่ยม- รับน้ำหนักได้สูงมาก (Very High Load Capacity): สามารถรองรับโหลดที่สูงและแรงกระแทกได้ดีเยี่ยม- รางพร้อมแถบปิดในตัว (Integrated Cover Strip): ป้องกันฝุ่น, สิ่งสกปรก, ทำความสะอาดง่าย, ผิวรางเรียบ- รับโหลดได้เท่ากัน 4 ทิศทาง: แนวรัศมี, ย้อนรัศมี, แนวข้าง- อายุการใช้งานยาวนานขึ้นจากการลดการสึกหรอและป้องกันสิ่งสกปรก |
| ประเภทบล็อก | CRGH Series (บล็อกทรงสี่เหลี่ยม), CRGW Series (บล็อกหน้าแปลน) |
| ขนาด (Sizes) | มีให้เลือกตั้งแต่ 15mm, 20mm, 25mm, 30mm, 35mm, 45mm, 55mm, 65mm |
| ระดับความแม่นยำ | H (High), P (Precision), SP (Super Precision), UP (Ultra Precision) |
| ระดับพรีโหลด | Z0 (Normal Clearance/Light), ZA (Medium Preload), ZB (Heavy Preload) |
| มุมสัมผัสเม็ดลูกกลิ้ง | 45 องศา |
| วัสดุ | เหล็กแบริ่ง GCr15 (มาตรฐาน) หรือ สเตนเลส (รุ่นพิเศษสำหรับสภาพแวดล้อมที่ต้องการการป้องกันการกัดกร่อน) |
| ระบบป้องกันฝุ่น | End seal (ซีลหัว-ท้าย), Bottom seal (ซีลใต้บล็อก), Scraper (สำหรับรุ่นที่มี), Reinforced Cap (RC) และ Cover Strip (แถบปิดราง) |
| การใช้งานทั่วไป | เครื่องจักรซีเอ็นซีขนาดใหญ่, ศูนย์เครื่องจักรกล, เครื่องจักรฉีดพลาสติก, เครื่องจักรกลหนัก, เครื่องจักรความแม่นยำสูงพิเศษที่อยู่ในสภาพแวดล้อมที่มีฝุ่นหรือสิ่งปนเปื้อนสูง, งานที่ต้องทำความสะอาดง่าย |
