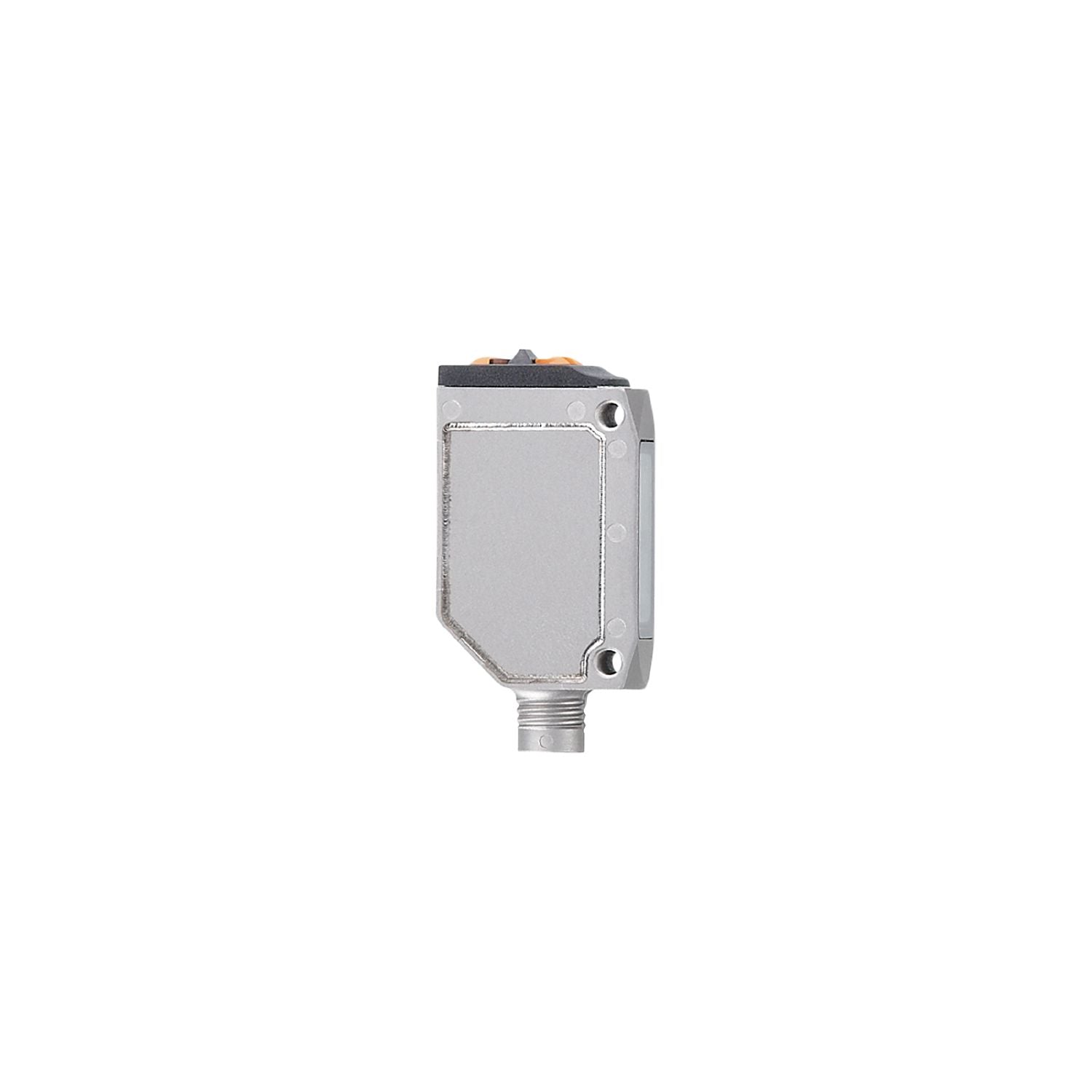

IFM O6E302 Through-beam sensor

IFM O6E302 Through-beam sensor เป็นเซ็นเซอร์ IFM ซีรี่ส์ O6E เซ็นเซอร์ตรวจจับทะลุผ่านแบบ O6E ของ IFM เป็นกลุ่มเซ็นเซอร์ตรวจจับวัตถุที่ออกแบบมาเพื่อการตรวจจับวัตถุที่เชื่อถือได้ในงานระบบอัตโนมัติทางอุตสาหกรรม เซ็นเซอร์เหล่านี้ประกอบด้วยชุดส่งสัญญาณและชุดรับสัญญาณที่ทำงานร่วมกันเพื่อตรวจจับ การมีอยู่ของวัตถุที่ผ่านระหว่างเซ็นเซอร์

ข้อมูลทางเทคนิค

ลักษณะผลิตภัณฑ์

ประเภทของแสง	ไฟแดง
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า

แอปพลิเคชัน

หลักการทำงาน	เซ็นเซอร์ตรวจจับลำแสงทะลุ

เอาท์พุต

การออกแบบไฟฟ้า	พีเอ็นพี
ฟังก์ชั่นเอาท์พุต	โหมดเปิดไฟ/เปิดมืด (เลือกได้)
เอาท์พุตการสลับแรงดันตกสูงสุด DC [V]	2.5
พิกัดกระแสไฟสลับเอาต์พุต DC [mA] คงที่	100
ความถี่การสลับ DC [Hz]	1,000
ระบบป้องกันไฟฟ้าลัดวงจร	ใช่
ประเภทการป้องกันไฟฟ้าลัดวงจร	ชีพจร

โซนตรวจจับ

เครื่องส่ง/เครื่องรับ	ผู้รับ
ระยะ [ม.]	< 10
ปรับช่วงได้	ใช่

เงื่อนไขการใช้งาน

อุณหภูมิโดยรอบ [°C]	-25...80
การป้องกัน	IP65, IP67, IP68, IP69K.

การทดสอบ/การอนุมัติ

อีเอ็มซี	เอ็น 60947-5-2
MTTF [ปี]	1014
การอนุมัติจาก UL	หมายเลขการรับรองจาก UL อี001

ข้อมูลทางกล

น้ำหนัก [กรัม]	33.5
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า
ขนาด [มม.]	34.8 x 13 x 21
วัสดุ	ตัวเรือน: สแตนเลสสตีล (316L/1.4404); พลาสติก: PPSU; ซีล: EPDM
วัสดุเลนส์	พีเอ็มเอ็มเอ
การจัดตำแหน่งเลนส์	เลนส์ด้านข้าง
แรงบิดในการขัน [Nm]	1;(สกรู)

จอแสดงผล / องค์ประกอบการทำงาน

แสดง	การสลับสถานะ 1 x LED สีเหลือง การดำเนินการ 1 x LED สีเขียว

แผนภาพและกราฟ

กราฟกำไรเกิน	เอ็กซ์: ระยะทาง [มม.] ย: ปัจจัยกำไรส่วนเกิน

แสดงการเชื่อมต่อ
