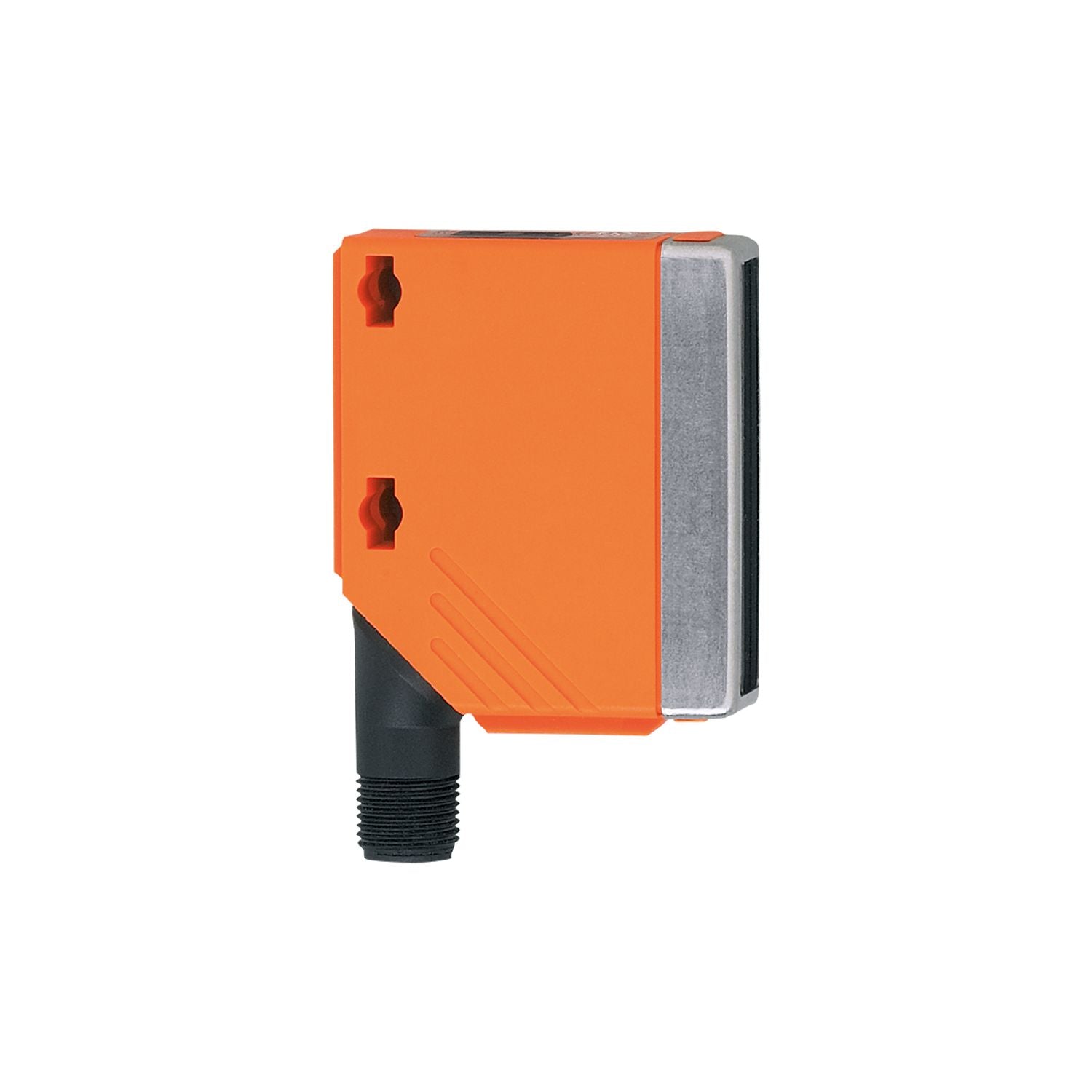

IFM O5H505 Diffuse reflection sensor

IFM O5H505 Diffuse reflection sensor เป็นเซ็นเซอร์ IFM ซีรี่ส์ O5H นำเสนอเซ็นเซอร์สะท้อนแสงแบบกระจายขนาดกะทัดรัดและแข็งแรง ทนทาน ออกแบบมาเพื่อการตรวจจับวัตถุที่เชื่อถือได้ในงานระบบอัตโนมัติภาคอุตสาหกรรม เซ็นเซอร์เหล่านี้ใช้ชิ้นส่วนออพติคอลเพียงชิ้นเดียวในการส่งและรับสัญญาณแสง ทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัด

ข้อมูลทางเทคนิค

ลักษณะผลิตภัณฑ์

ประเภทของแสง	ไฟแดง
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า

แอปพลิเคชัน

คุณสมบัติพิเศษ	การระงับพื้นหลัง
หลักการทำงาน	เซ็นเซอร์สะท้อนกระจาย

เอาท์พุต

การออกแบบไฟฟ้า	พีเอ็นพี
ฟังก์ชั่นเอาท์พุต	โหมดเปิดสว่าง/เปิดมืด (เสริม)
เอาท์พุตการสลับแรงดันตกสูงสุด DC [V]	2.5
พิกัดกระแสไฟสลับเอาต์พุต DC [mA] คงที่	200
ความถี่การสลับ DC [Hz]	1,000
ป้องกันไฟฟ้าลัดวงจร	ใช่
ประเภทการป้องกันไฟฟ้าลัดวงจร	ชีพจร
ป้องกันการโอเวอร์โหลด	ใช่

Detection zone

Range [mm]	50...1800; (white paper 200 x 200 mm 90% remission)
Range on white object (90 % remission) [mm]	50...1800
Range on grey object (18 % remission) [mm]	50...900
Range on black object (6 % remission) [mm]	50...600
Range adjustable	yes
Max. light spot diameter [mm]	50
Light spot dimensions refer to	Range
Background suppression available	yes

Operating conditions

Ambient temperature [°C]	-25...60
Protection	IP 67

Tests / approvals

EMC	EN 60947-5-2
UL approval	Ta -25...60 °C Enclosure type Type 1 power supply Class 2 File number UL E174191

Mechanical data

Weight [g]	58.1
Housing	rectangular
Dimensions [mm]	56 x 18.2 x 46.8
Materials	housing: PA; bezel: stainless steel; operator interface: TPU
Lens material	PMMA
Lens alignment	side lens

Displays / operating elements

Display	switching status 1 LED, yellow Operating voltage 1 LED, green
Teach function	yes
Electronic lock	yes

Diagrams and graphs

	a: sensor b: object c: background x: distance sensor/object [mm] y: min. distance object/background [mm]

accuracy graph	x: distance sensor/object [mm] y: min. distance object/background [mm] 1 = object black (6 % remission) , background white (90 % remission) 2 = object grey (18 % remission) , background white (90 % remission) 3 = object white (90 % remission) , background white (90 % remission)
