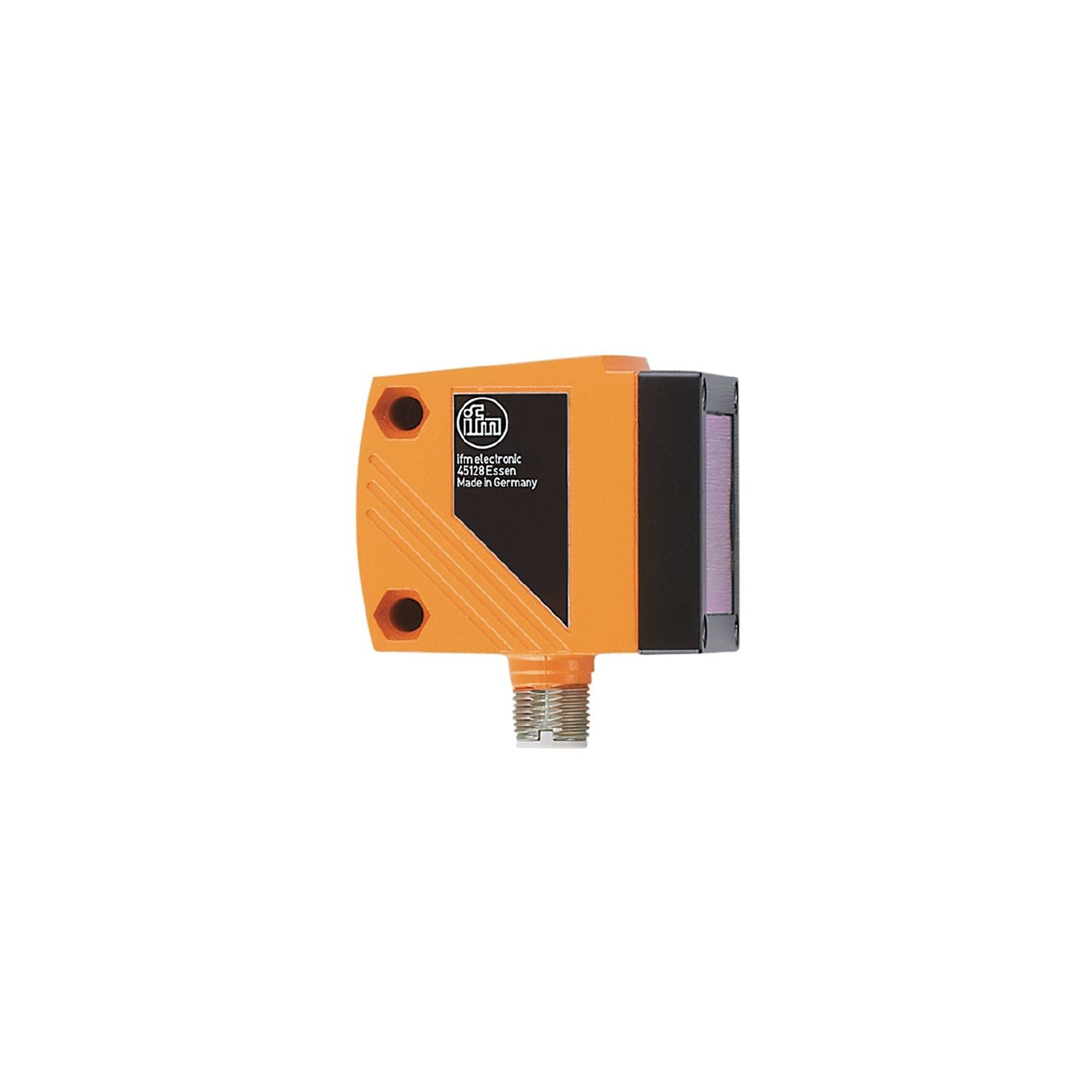

IFM O1D100 Photoelectric distance sensor

IFM O1D100 Photoelectric distance sensor เป็นเซ็นเซอร์ IFM ซีรี่ส์ O1D คือ กลุ่มเซ็นเซอร์สะท้อนแสงแบบกระจาย ที่ขึ้นชื่อเรื่องความอเนกประสงค์และความน่าเชื่อถือ เหมาะสำหรับใช้งานในระบบอัตโนมัติภาคอุตสาหกรรม เซ็นเซอร์เหล่านี้ใช้หลักการสะท้อนแสงแบบกระจายเพื่อตรวจจับการมีอยู่หรือไม่มีอยู่ของวัตถุภายในระยะทางที่กำหนด โดยไม่จำเป็นต้องใช้แผ่นสะท้อนแสง

ข้อมูลทางเทคนิค

ลักษณะผลิตภัณฑ์

ระดับการป้องกันเลเซอร์	2
ที่อยู่อาศัย	สี่เหลี่ยมผืนผ้า

ข้อมูลไฟฟ้า

แรงดันไฟฟ้าในการทำงาน [V]	18...30 DC; (“จ่ายไฟคลาส 2” ถึง cULus)
อัตราการบริโภคกระแสไฟฟ้า [mA]	< 150
ระดับการป้องกัน	สาม
ป้องกันการกลับขั้ว	ใช่
อายุการใช้งานโดยทั่วไป [ชม.]	50000

จำนวนอินพุตและเอาท์พุต

เอาท์พุต

จำนวนผลผลิตทั้งหมด	2
การออกแบบไฟฟ้า	พีเอ็นพี
จำนวนเอาท์พุตดิจิตอล	2
ฟังก์ชั่นเอาท์พุต	ปกติเปิด / ปกติปิด; (กำหนดพารามิเตอร์ได้)
กระแสสูงสุดต่อเอาต์พุต [mA]	200
จำนวนเอาท์พุตอะนาล็อก	1
กระแสไฟขาออกอะนาล็อก [mA]	4...20; (IEC 61131-2)
โหลดสูงสุด [Ω]	250
แรงดันเอาต์พุตอะนาล็อก [V]	0...10; (IEC 61131-2)
ความต้านทานโหลดขั้นต่ำ [Ω]	5,000
ระบบป้องกันไฟฟ้าลัดวงจร	ใช่
ประเภทการป้องกันไฟฟ้าลัดวงจร	ชีพจร
ป้องกันการโอเวอร์โหลด	ใช่

โซนตรวจจับ

ความกว้างจุดแสงสูงสุด [มม.]	15
ความสูงจุดแสงสูงสุด [มม.]	15
ขนาดจุดไฟหมายถึง	10 เมตร
การระงับพื้นหลัง [ม.]	0...19

Measuring/setting range

Measuring range [m]	0.2...10; (white paper 200 x 200 mm 90% remission)
Sampling rate [Hz]	1...50

Interfaces

Communication interface	IO-Link
Transmission type	COM2 (38,4 kBaud)
IO-Link revision	1.1
SDCI standard	IEC 61131-9
Profiles	Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO mode	yes
Required master port type	A
Process data analogue	2
Process data binary	3
Min. process cycle time [ms]	6
Supported DeviceIDs	Type of operation DeviceID default 806

Operating conditions

Ambient temperature [°C]	-10...60
Protection	IP 67

Tests / approvals

EMC	EN 60947-5-2
Laser protection class	2
Notes on laser protection	Caution: laser light Power: <= 4 mW Wave length: 650 nm pulse: 1,3 ns Do not stare into beam. Avoid exposure to the laser light. laser class: 2 EN / IEC60825-1:2007 EN / IEC60825-1:2014 Complies with 21 CFR 1040 except for deviations pursuant to Laser Notice No. 50, dated June 2007.
MTTF [years]	182

เครื่องประดับ

อุปกรณ์เสริม (Optional)	ปลอกป้องกัน E21133
