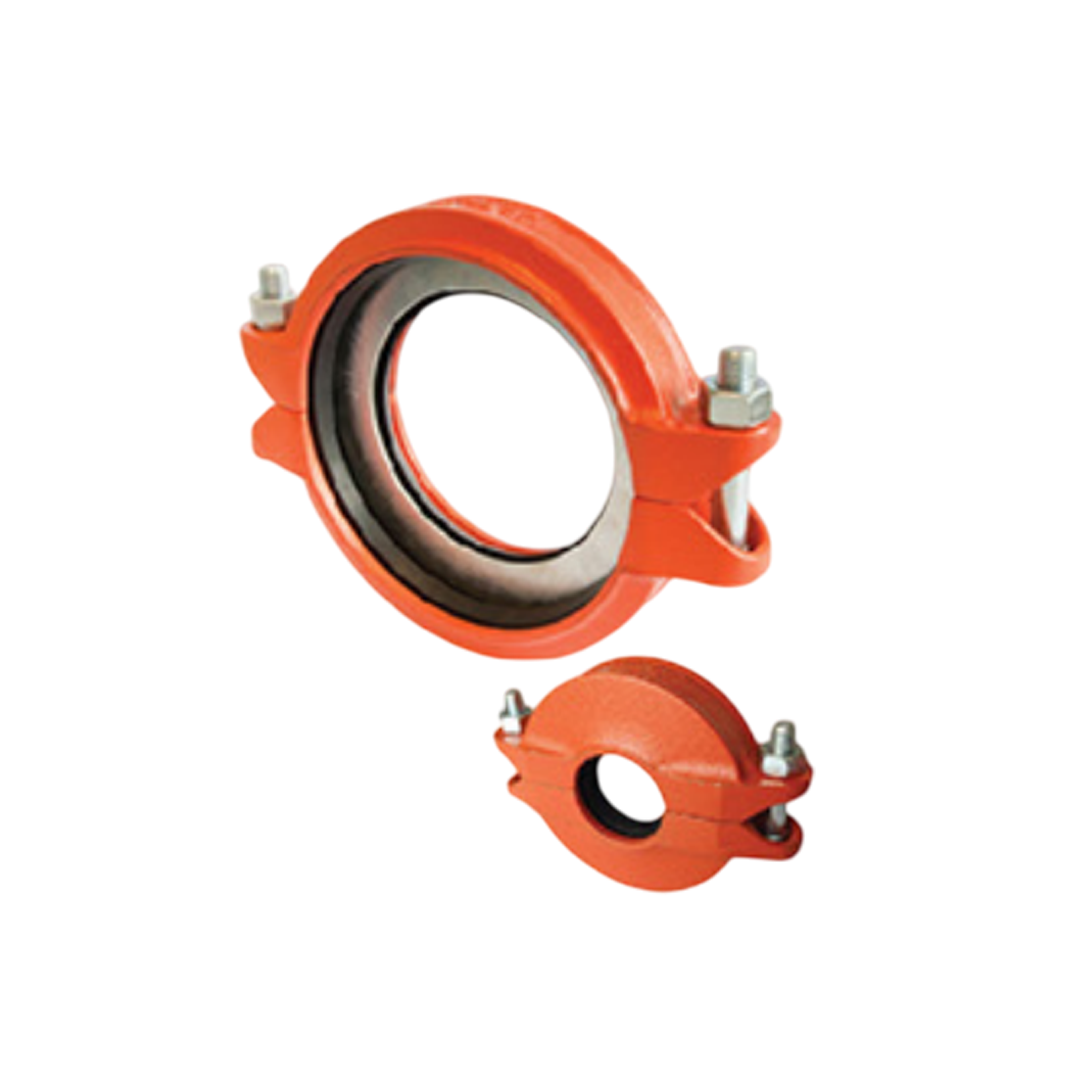

Grooved Coupling MECH ชนิด Reducing Flexible Coupling F3N065-025 1NR ขนาด 73.0x33.7 มม. 2-1/2x1 นิ้ว

คุณสมบัติ

• ประเภทข้อต่อ Flexible Coupling – แบบลดขนาด (Reducing)
• รูปแบบ GroovedEnd Coupling
• วัสดุโครงสร้าง เหล็กหล่อเหนียว (Ductile Iron) ASTM A536
• การเคลือบผิว Epoxy Coating (สีแดง) หรือ Galvanized
• แหวนยาง (Gasket) EPDM / NBR / Silicone – เลือกตามลักษณะการใช้งาน
• ขนาดที่รองรับ ตั้งแต่ 2"x1.5", 4"x3", 6"x4" และอื่น ๆ (ตามรุ่น)
• แรงดันใช้งาน สูงสุด 300 – 500 psi (ขึ้นกับขนาด)
• มาตรฐานรองรับ UL / FM / ISO / ANSI / ASTM
• อุณหภูมิรองรับ 34°C ถึง +110°C (ขึ้นกับชนิดยาง)

ข้อดี

• ลดขนาดท่อได้โดยไม่ต้องใช้ Nipple หรือ Reducer เพิ่ม
• ติดตั้งง่าย และใช้พื้นที่น้อยกว่าการใช้ Reducer + Coupling
• ยืดหยุ่น สามารถซับแรงเคลื่อนไหว แรงสั่นสะเทือนได้
• ลดงานเชื่อมหรือเกลียว ทำให้ลดเวลาติดตั้ง
• เหมาะกับงานแก้ไขและต่อเติมระบบเดิม (Retrofit)

การติดตั้ง

• เตรียมปลายท่อทั้งสองฝั่ง ให้มีร่อง (Groove) ตามมาตรฐาน AWWA C606
• โดยท่อสองฝั่งจะมีขนาดไม่เท่ากัน (เช่น 6" ต่อกับ 4")
• ใส่แหวน Gasket เข้ากับ Coupling
• ครอบ Coupling เข้ากับปลายท่อทั้งสอง
• ขัน Bolt/Nut ให้แน่น โดยใช้ Torque ตามคู่มือ
• ตรวจสอบแนวท่อ ความแน่น และการซีลของ Gasket
• ปลาย Coupling มีดีไซน์พิเศษเพื่อรองรับท่อสองขนาดอย่างแนบสนิท

การใช้งาน

• ระบบดับเพลิง (Fire Protection) ที่ต้องลดขนาดท่อกลางทาง
• ระบบ HVAC เช่น ลดขนาดท่อน้ำเย็น
• ระบบส่งน้ำทั่วไป ที่ต้องเปลี่ยนเส้นผ่านศูนย์กลางท่อในสายงาน
• ระบบท่ออุตสาหกรรม ที่มีหลายขนาดท่อในสายการผลิต
• งาน Retrofit ที่ต้องเชื่อมท่อเก่ากับท่อใหม่ที่ขนาดไม่เท่ากัน

ข้อมูลทางเทคนิค
