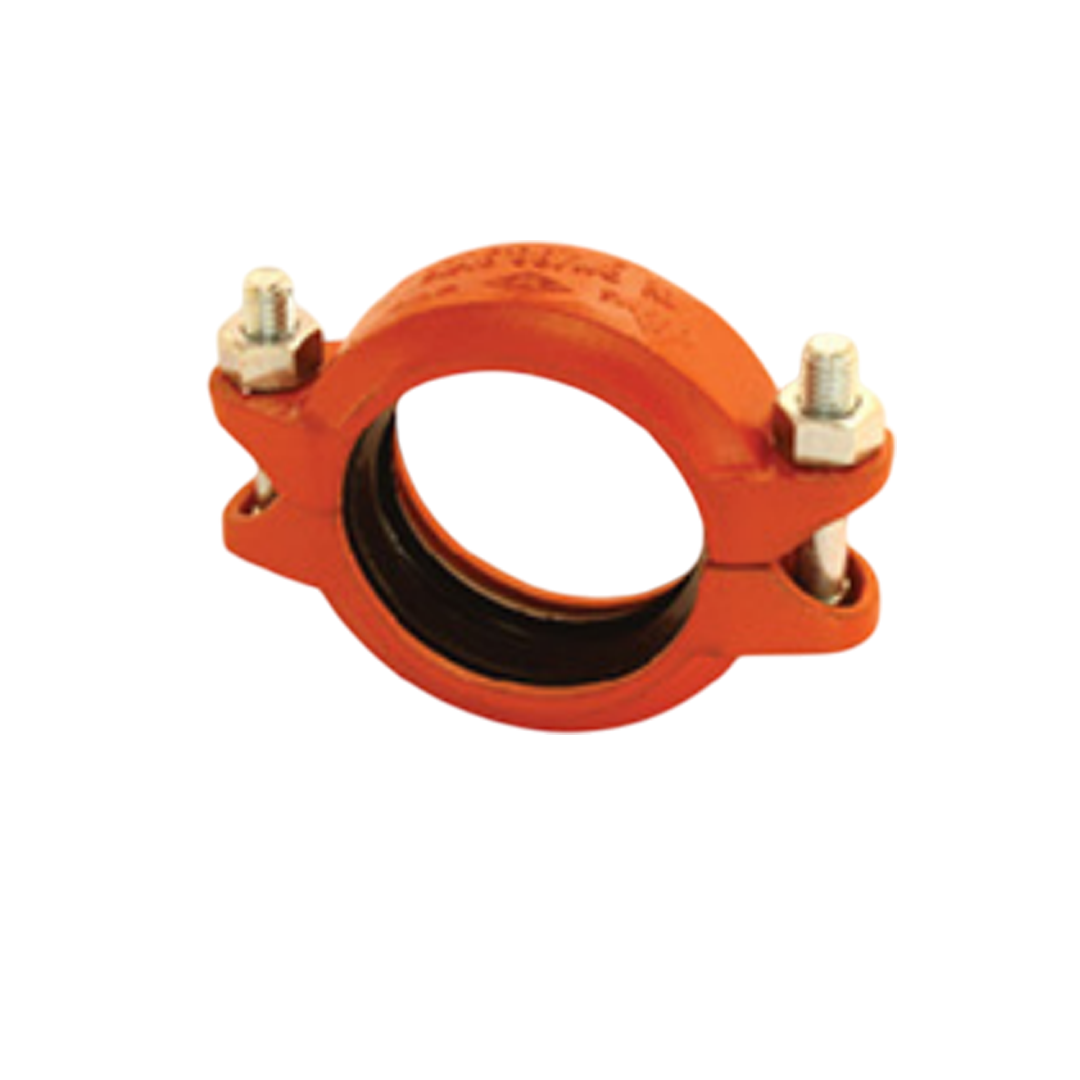

Grooved Coupling MECH ชนิด Heavy Duty Flexible Coupling F3H065-000B 1NH ขนาด 76.1 มม. 2-1/2 นิ้ว

คุณสมบัติ

• ประเภทข้อต่อ Flexible Coupling – Heavy Duty
• รูปแบบ GroovedEnd Coupling
• โครงสร้างวัสดุ เหล็กหล่อเหนียว (Ductile Iron) ASTM A536, Grade 654512
• การเคลือบผิว Epoxy Coating สีแดง หรือสังกะสี (Galvanized)
• แหวนยาง (Gasket) EPDM / NBR / Silicone (ขึ้นอยู่กับประเภทของระบบ)
• แรงดันใช้งาน สูงสุดถึง 1000 psi (ขึ้นอยู่กับขนาดและระบบ)
• อุณหภูมิที่รองรับ 34°C ถึง +110°C (ขึ้นกับประเภทยาง Gasket)
• ขนาดรองรับ 2” ถึง 12” หรือมากกว่า (ขึ้นกับรุ่น)
• มาตรฐานที่รองรับ UL Listed, FM Approved, ANSI/AWWA C606, ISO, ASTM

ข้อดี

• ทนแรงดันสูง กว่า Flexible ทั่วไป (F3F)
• ทนแรงบิดและแรงดึงได้มาก เหมาะกับระบบขนาดใหญ่
• ลดแรงสั่นสะเทือนและการขยายตัวของท่อได้ดี
• ติดตั้งง่าย และ ดูแลรักษาสะดวก
• ได้รับมาตรฐาน UL / FM สำหรับระบบความปลอดภัย

การติดตั้ง

• เตรียมท่อให้มีร่อง (Groove) ตามมาตรฐาน AWWA C606
• วาง Gasket รอบปลายท่อ โดยให้ขอบยางแนบแน่น
• นำตัว Coupling ประกบเข้าปลายท่อทั้งสอง
• ขัน Bolt/Nut (มักมี 2 ชุด) ด้วย Torque ที่กำหนด (ตามคู่มือ)
• ตรวจสอบแนวท่อ, ความแน่น, การรั่วซึม

การใช้งาน

• ระบบดับเพลิงแรงดันสูง (Fire Protection)
• ระบบท่อในอุตสาหกรรมหนัก เช่น โรงงาน, โรงไฟฟ้า
• ระบบส่งน้ำระยะไกล ที่ต้องการความยืดหยุ่นและทนแรงดัน
• ระบบ HVAC ใหญ่ เช่น Chilled Water, Hot Water
• ระบบที่มีการสั่นสะเทือนสูง เช่น ท่อเครื่องจักร, ปั๊ม, คอมเพรสเซอร์
