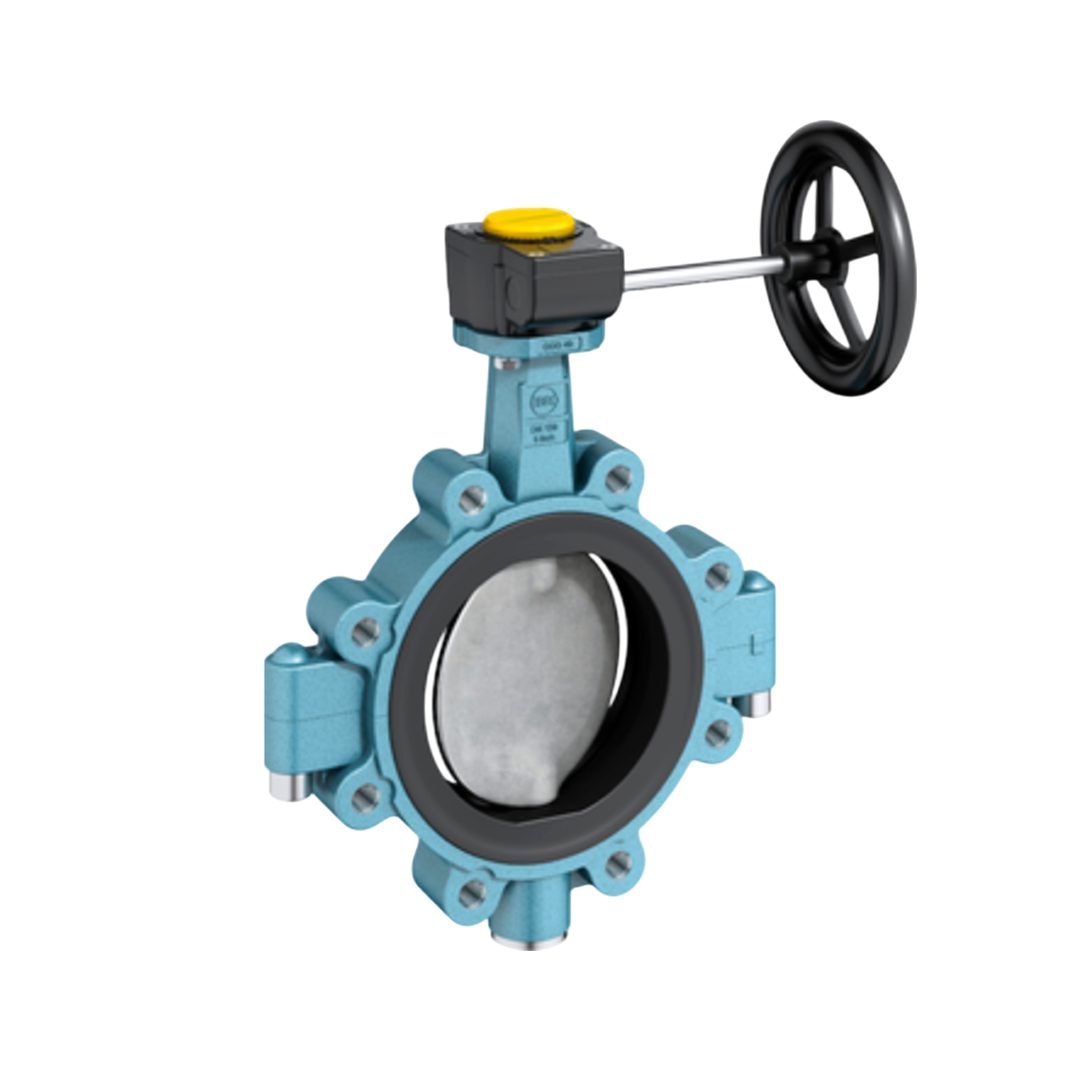

EBRO Butterfly Valve Wafer Type Z614-A EN-JS1031 Cast Iron 80 DN 3 นิ้ว 10 บาร์

Name: EBRO Butterfly Valve Wafer Type Z614-A EN-JS1031 Cast Iron 80 DN 3 นิ้ว 10 บาร์
Brand: EBRO
Price: 3172.33 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

3,172.33 ฿

Sale Sold out

Quantity

รายละเอียด EBRO Butterfly Valve Wafer Type Z614-A EN-JS1031 Cast Iron 80 DN 3 นิ้ว 10 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ขนาดเส้นผ่านศูนย์กลางที่รองรับ (DN): 50 – 300 มม.
มาตรฐานระยะหน้าประกบ (Face-to-Face): EN 558 Series 20, ISO 5752 Series 20, API 609 Table 1
มาตรฐานหน้าแปลน: EN 1092 PN 10/16, ASME Class 150
แรงดันใช้งานสูงสุด: 16 บาร์
ช่วงอุณหภูมิการทำงาน: -10°C ถึง +200°C (ขึ้นอยู่กับแรงดันและวัสดุ)
การตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A), ISO 5208 Category 3
โครงสร้าง: ตัววาล์วแบบแยกส่วน (Split Body) พร้อมแผ่นดิสก์และเพลาที่เป็นชิ้นเดียวกัน
วัสดุ: ตัววาล์วทำจากเหล็กหล่อเหนียว (Nodular Cast Iron), แผ่นดิสก์และเพลาทำจากสแตนเลส, ซีลทำจากยาง NBR, EPDM หรือวัสดุอื่นๆ ตามความต้องการ

การติดตั้ง

ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ในทุกตำแหน่ง (แนวตั้งหรือแนวนอน)
การเตรียมท่อ: ควรทำความสะอาดท่อก่อนการติดตั้งเพื่อป้องกันสิ่งสกปรกที่อาจทำให้วาล์วเสียหาย
การล้างระบบ: หลังการติดตั้ง ควรเปิดวาล์วเพื่อให้ของไหลไหลผ่านและล้างระบบก่อนปิดวาล์วอีกครั้ง

การใช้งานทั่วไป

เหมาะสำหรับการใช้งานในอุตสาหกรรมอาหารและเครื่องดื่ม
เหมาะสำหรับการใช้งานในอุตสาหกรรมโรงบำบัดน้ำเสีย
เหมาะสำหรับการใช้งานในอุตสาหกรรมยา
เหมาะสำหรับการใช้งานในอุตสาหกรรมเคมีและปิโตรเคมี
เหมาะสำหรับการใช้งานในอุตสาหกรรมระบบจัดการวัสดุด้วยลม
เหมาะสำหรับการใช้งานในอุตสาหกรรมต่อเรือ
เหมาะสำหรับการใช้งานในอุตสาหกรรมโรงไฟฟ้า
เหมาะสำหรับการใช้งานในอุตสาหกรรมวิศวกรรมโยธา

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

PL	Description	Material	Material No.	ASTM
1	Body	Nodular cast iron (EN-JS 1030)	GGG 40	60-40-18
2	Seat	NBR (Nitrile butadiene rubber)	-	-
		EPDM (Ethylene propylene diene monomer rubber)	-	-
		CSM (Chlorosulfonated polyethylene rubber)	-	-
		FPM (Fluorocarbon rubber)	-	-
		VSI (Silicone rubber)	-	-
		SBR-green (Styrene butadiene rubber)	-	-
3	Bearing bush	Brass (MS 58)	2.0401	B 45
4	Seal DIN 7603	Copper (Cu)	Copper	-
5	Plug screw DIN 908	Stainless Steel (G-X5CrNiMo19-11-2)	1.4408	CF8M
6/7	Shaft/Disc one piece	Stainless Steel (G-X2CrNiMoN26-7-4)	1.4469	A 995
8	Wiper ring	PTFE (Polytetrafluorethylene)	PTFE	PTFE
9	Screw	Stainless Steel (A4-70)	1.4401	B8M

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

Nominal Diameter	DN 50 - DN 300	ขนาดท่อที่รองรับ: DN 50 ถึง DN 300
Face-to-Face	EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1	มาตรฐานระยะห่างหน้าแปลน: EN 558, ISO 5752, API 609 Table 1
Flange Accommodation	EN 1092 PN 10/16 ASME Class 150	รองรับหน้าแปลนมาตรฐาน: EN 1092 (PN 10/16), ASME Class 150
Flange Surface Design	EN 1092 Form A/B ASME RF, FF	รูปแบบพื้นผิวหน้าแปลน: แบบ A/B, ASME แบบ RF (Raised Face) และ FF (Flat Face)
Top Flange	EN ISO 5211	มาตรฐานหน้าแปลนสำหรับติดตั้งหัวขับ (Actuator)
Marking	EN 19	มาตรฐานการทำเครื่องหมายบนตัววาล์ว
Tightness Check	EN 12266 (Leakage Rate A) ISO 5208, Category 3	การทดสอบการรั่วซึมตามมาตรฐาน EN และ ISO (ไม่มีการรั่วซึม)
Temperature Range	-10°C ถึง +200°C (ขึ้นอยู่กับแรงดัน, สื่อ, และวัสดุที่ใช้)	ช่วงอุณหภูมิที่รองรับ: -10°C ถึง +200°C
Operating Pressure	สูงสุด 10 บาร์	แรงดันการทำงานสูงสุด: 10 bar
