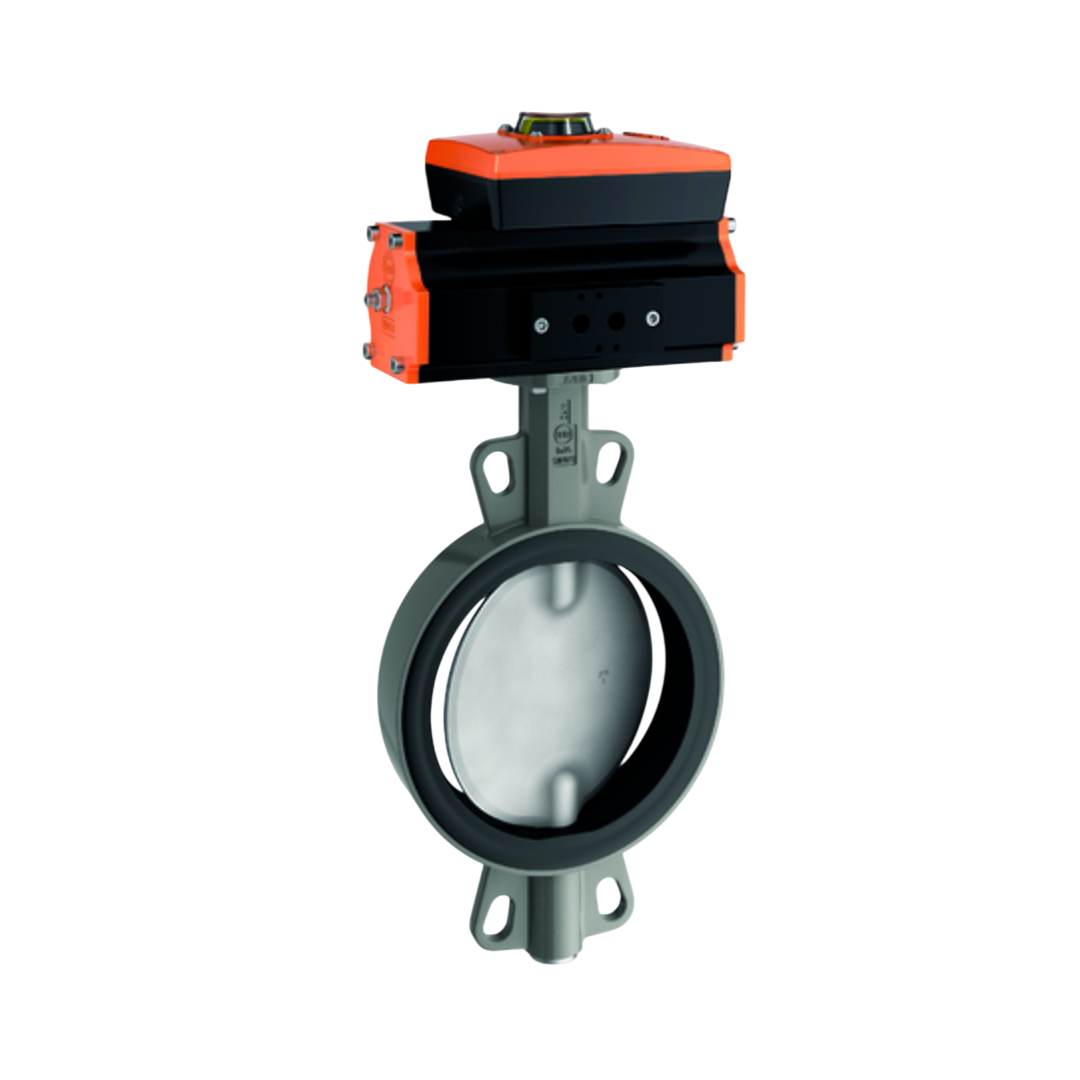

EBRO Butterfly Valve Wafer Type Z411-A GGG-40 Cast Iron 450 DN 500* มม. 10 บาร์

Name: EBRO Butterfly Valve Wafer Type Z411-A GGG-40 Cast Iron 450 DN 500* มม. 10 บาร์
Brand: EBRO
Price: 141921.14 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

141,921.14 ฿

Sale Sold out

Quantity

รายละเอียด EBRO Butterfly Valve Wafer Type Z411-A GGG-40 Cast Iron 450 DN 500* มม. 10 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ประเภทวาล์ว: วาล์วผีเสื้อแบบ Wafer พร้อมซีลแบบยืดหยุ่น (Resilient Seated)
ขนาดที่รองรับ: DN 40 ถึง DN 600 (เส้นผ่านศูนย์กลางท่อ DA 50 ถึง DA 630)
ระยะห่างหน้าแปลน: EN 558 Series 20, ISO 5752 Series 20, API 609 Table 1
หน้าแปลน: EN 1092 PN 10
แรงดันใช้งาน 10 บาร์ สำหรับ SDR11 และ SDR17
แรงดันใช้งาน 6 บาร์ สำหรับ SDR17.6
แรงดันใช้งาน 5 บาร์ สำหรับ SDR33
ช่วงอุณหภูมิที่รองรับ: -10°C ถึง +160°C (ขึ้นอยู่กับแรงดัน, สื่อที่ใช้ และวัสดุ)
มาตรฐานการทดสอบการรั่วซึม: EN 12266 (Leakage Rate A), ISO 5208 Category 3

การติดตั้ง

สามารถติดตั้งได้ในทุกทิศทาง (แนวตั้งหรือแนวนอน)
ออกแบบให้พอดีกับเส้นผ่านศูนย์กลางภายในของท่อ PE/PP เพื่อความแน่นหนาและลดการสูญเสียแรงดัน
ไม่จำเป็นต้องใช้ปลอกหรือแหวนเสริมเพิ่มเติม ทำให้การติดตั้งง่ายและปลอดภัยมากขึ้น

การใช้งานทั่วไป

เหมาะสำหรับระบบท่อพลาสติก PE/PP ในอุตสาหกรรมต่างๆ เช่น การประปา, ระบบน้ำเสีย, อุตสาหกรรมเคมี, และระบบก๊าซ
สามารถใช้เป็นวาล์วควบคุมการไหลหรือวาล์วปิด-เปิด (Shut-off valve) ได้
เหมาะสำหรับการใช้งานที่ต้องการความแน่นหนาในการปิดกั้นการไหลของของไหลหรือก๊าซ

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

Pt.	Description	Material	Material-No.	ASTM
1	Body	Nodular Cast Iron	0.7040	60-40-18
2	Seat*	NBR (Nitrile butadiene rubber)	-	-
		EPDM (Ethylene propylene diene monomer rubber)	-	-
		CSM (Chlorosulphated polyethylene)	-	-
		FKM (Fluorocarbon rubber)	-	-
3	Bearing bush	Brass (MS 58)	2.0401	B 45
		Polyamide	-	-
4	Seal DIN 7603	Stainless Steel (X5CrNiMo17-12-2)	1.4401	316
		PTFE	-	-
		Copper (Cu)	-	Copper
5	Plug screw DIN 908	Stainless Steel (G-X6CrNiMo18-10)	-	CF8M
6	Set screw DIN 915	Steel (45 H galvanized)	-	-
		Stainless Steel (A4-70)	-	B8M
7	Disc	Stainless Steel (G-X6CrNiMo18-10)	1.4408	CF8M
	Coating	Halar, Rilsan	-	-
	Surface quality	mirror finished	-	-
8/9	Shaft	Stainless Steel (X14CrMoS17)	1.4104	430 F
		Stainless Steel (X5/(X2)CrNiMo17-12-2)	1.4404/1.4401	316
10	O-Ring	NBR (Nitrile butadiene rubber)	-	-
		FPM (Fluorocarbon rubber)	-	-
11	O-Ring da 400 - da 630	Acrylnitril-Butadien-Kautschuk (NBR)	-	-
12	Shaft retainer da 400 - da 630	Brass (MS 58)	2.0401	B 45
13	Cover plate da 400 - da 630	Gray Cast Iron (GG-25)	0.6025	40 B
14	Screw da 400 - da 630	Steel (45 H galvanized)	-	-
		Stainless Steel (A2-70)	-	B 8
		Stainless Steel (A4-70)	-	B8M
15	O-Ring	NBR (Nitrile butadiene rubber)	-	-
		FPM (Fluorocarbon rubber)	-	-

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

Nominal Diameter	DA 50 - DA 630 DN 40 - DN 600	ขนาดท่อที่รองรับ: DA 50 ถึง DA 630 หรือ DN 40 ถึง DN 600
SDR	SDR11, SDR17 & SDR17.6	รองรับอัตราส่วนความหนาต่อเส้นผ่านศูนย์กลาง SDR11, SDR17 และ SDR17.6
Face-to-Face	EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1 Works standard	มาตรฐานความยาวระหว่างหน้าแปลน (Face-to-face) ตามมาตรฐานยุโรป, ISO, API
Flange Accommodation	EN 1092 PN 10 ASME Class 150 AS 4087 PN 16 Others on request	รองรับหน้าแปลน: PN 10, Class 150, PN 16 และสามารถกำหนดเพิ่มเติมตามคำขอ
Top Flange	EN ISO 5211	มาตรฐานหน้าแปลนด้านบนสำหรับติดตั้งหัวขับอัตโนมัติ
Flange Surface Design	EN 1092 Form A/B ASME RF, FF	รูปแบบพื้นผิวหน้าแปลน: แบบ A/B, หน้าเรียบ (FF), หน้ายก (RF)
Marking	EN 19	มาตรฐานการทำเครื่องหมายบนตัววาล์ว
Tightness Check	EN 12266 (Leakage Rate A) ISO 5208 Category 3	การทดสอบความแน่นหนา (ไม่มีการรั่วซึม): ตามมาตรฐานยุโรปและ ISO
Working Standard	EN 593	มาตรฐานการผลิตและการออกแบบของวาล์วประเภทผีเสื้อ
Temperature Range	-10°C to +160°C (depending on pressure, medium and material)	ช่วงอุณหภูมิที่ใช้งานได้: -10°C ถึง +160°C (ขึ้นอยู่กับแรงดัน สื่อ และวัสดุที่ใช้)
Operating Pressure	Max. 10 bar Higher pressures on request	แรงดันใช้งานสูงสุด 10 บาร์ (สามารถขอรุ่นรองรับแรงดันสูงกว่านี้ได้เพิ่มเติม)
