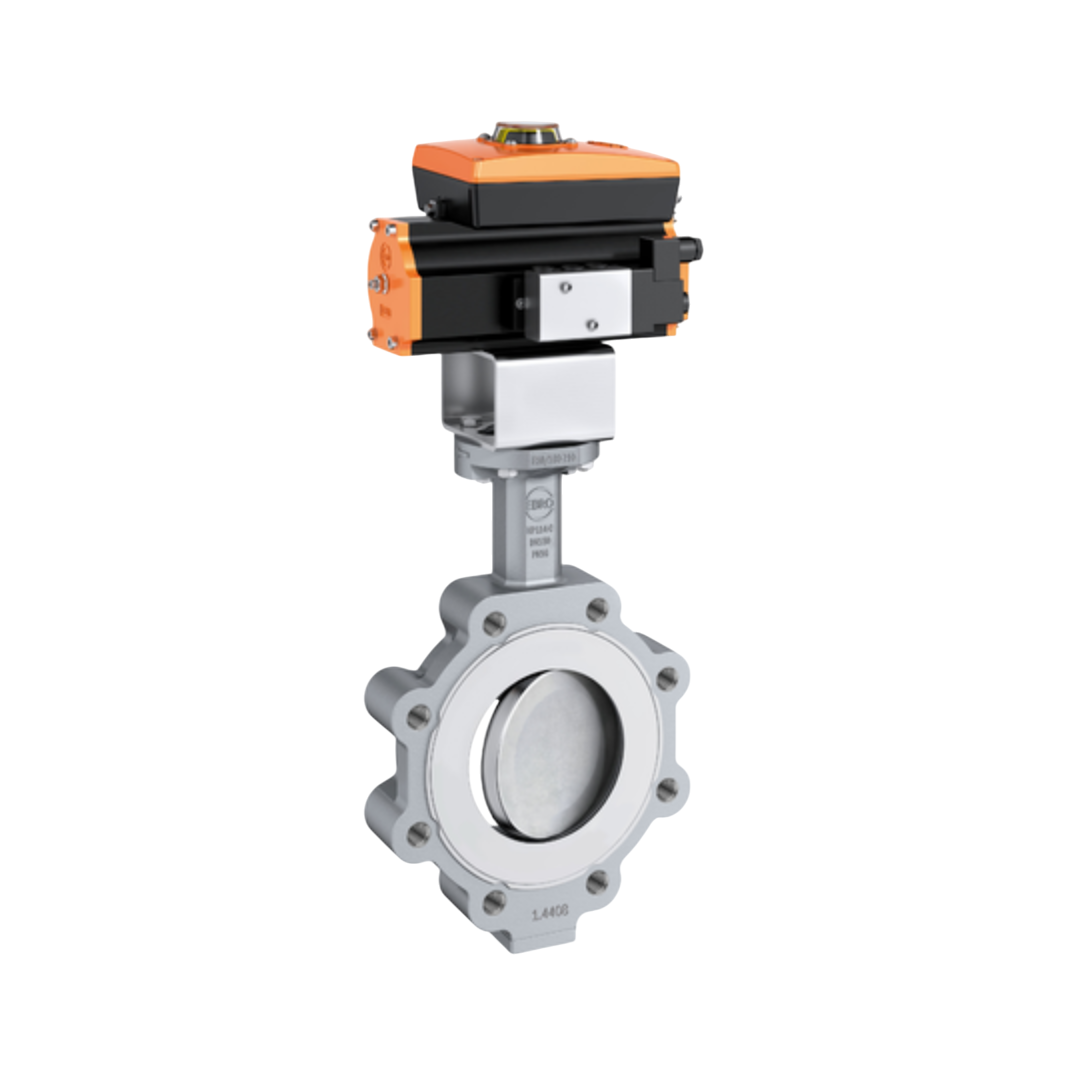

EBRO Butterfly Valve Lug Type HP114-C GP240GH Carbon Steel 200 DN 8 นิ้ว 40 บาร์

Name: EBRO Butterfly Valve Lug Type HP114-C GP240GH Carbon Steel 200 DN 8 นิ้ว 40 บาร์
Brand: EBRO
SKU: HP114-C GP240GH Carbon Steel 200 DN 8 นิ้ว 40 บาร์
Price: 33301.89 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

33,301.89 ฿

Sale Sold out

Quantity

รายละเอียด EBRO Butterfly Valve Lug Type HP114-C GP240GH Carbon Steel 200 DN 8 นิ้ว 40 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 80 ถึง DN 400
มาตรฐานระยะหน้าประกบ (Face-to-Face): EN 558 Series 25
การเชื่อมต่อหน้าแปลน: EN 1092 PN 10/16/25/40
วัสดุตัววาล์ว: สแตนเลสสตีล 1.4408 (CF8M)
วัสดุซีล: มีให้เลือกทั้งแบบ R-PTFE (นุ่ม) และ Inconel (โลหะ)
ช่วงอุณหภูมิการทำงาน: ขึ้นอยู่กับวัสดุซีลและความดันการทำงาน
ความดันใช้งานสูงสุด: ขึ้นอยู่กับขนาดและวัสดุของวาล์ว
มาตรฐานการตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A สำหรับซีล R-PTFE, Leakage Rate B สำหรับซีล Inconel)
การรับรอง: ได้รับการรับรองตามมาตรฐาน Fire Safe API 607 7th Edition, ISO 10497-5:2010

การติดตั้ง

การติดตั้ง: สามารถติดตั้งระหว่างหน้าแปลนในระบบท่อหรือเชื่อมต่อด้วยการเชื่อมทั้งสองด้าน
การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาเป็นประจำ และมีอายุการใช้งานยาวนานแม้ในสภาวะที่มีการเปิด-ปิดบ่อยครั้ง
การซีลเพลา: มีระบบซีลที่เชื่อถือได้เพื่อป้องกันการรั่วซึม
การออกแบบเพลา: เพลาคู่แบบแบนตามมาตรฐาน EN พร้อมแบริ่งสามจุด
วัสดุ: เพลาและดิสก์ทำจากวัสดุคุณภาพสูง เช่น สแตนเลสสตีลและ Inconel
การรับรอง: ได้รับการรับรองตามมาตรฐาน TA-Luft/VDI 2440 และวัสดุเป็นไปตามข้อกำหนดของ FDA EG 1935/2004

การใช้งานทั่วไป

วาล์วรุ่น HP 114-C เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่ต้องการความทนทานต่อแรงดันและอุณหภูมิสูง เช่น:
อุตสาหกรรมเคมีและปิโตรเคมี
ระบบน้ำร้อนและไอน้ำ
ระบบทำความร้อนในเขตเมือง (District Heating)
ระบบสูญญากาศ
อุตสาหกรรมต่อเรือ
เทคโนโลยีกระบวนการก๊าซ
อุตสาหกรรมอาหารและเครื่องดื่ม
การบริการที่ต้องการความทนทานสูง

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

ลำดับ	ชิ้นส่วน	วัสดุ	หมายเลขวัสดุ	มาตรฐาน ASTM/อื่นๆ
1	ตัวถัง (Body)	เหล็กคาร์บอน (GP240GH)	1.0619	A216 WCB
		สแตนเลสสตีล (GX5CrNiMo 19-11-2)	1.4408	A351 CF8M
ดิสก์ (Disc)	ดิสก์ (Disc)	สแตนเลสสตีล (GX5CrNiMo 19-11-2)	1.4408	A351 CF8M
วงแหวนยึด (Clamping ring)	วงแหวนยึด (Clamping ring)	เหล็ก (S235JR+N)	1.0038+N	-
		สแตนเลสสตีล (GX5CrNiMo 19-11-2)	1.4408	A351 CF8M
เพลาผ่าน (Through shaft)	เพลาผ่าน (Through shaft)	สแตนเลสสตีล (X2CrNiMo 17-12-2)	1.4404	316 L
		สแตนเลสสตีล (X5CrNiCuNb 16-4)	1.4542	630
4.2	เพลาผ่า (Splitted shaft)	สแตนเลสสตีล (<300°C, X4CrNiMo16-5-1)	1.4418	-
		สแตนเลสสตีล (>300°C, X6NiCrTiMoVB25-15-2)	1.4980	-
5	เพลา (Shaft)	สแตนเลสสตีล (X5CrNiCuNb16-4)	1.4542	-
6	ซีลที่นั่ง (Seat ring)	R-PTFE (สารประกอบ PTFE)	-	-
		อินโคเนล 625	-	-
7	แบริ่งเพลา (Shaft bearing)	สแตนเลสสตีล (X5CrNiMo 17-12-2)	1.4401 / PTFE	316 PTFE
		สแตนเลสสตีลไนไตรด์ (X6CrNiMoTi 17-12-2)	1.4571	316 Ti
8	แฟลนจ์ฐาน (Stand flange)	สแตนเลสสตีล (GX2CrNiMoN 26-7-4)	1.4469	A995
		สแตนเลสสตีล (X2CrNiMoN 22-5-3)	1.4462	F51
9	คอลลาร์แรงกด (Thrust collar)	สแตนเลสสตีล (X8CrNiS 18-9)	1.4305	304
		สแตนเลสสตีล (X5CrNiS 18-10)	1.4301	304
10	วงแหวนแบริ่ง (Bearing ring)	สแตนเลสสตีล (X6CrNiMoTi 17-12-2)	1.4571 chr-pld	316 Ti
11	แผ่นรองรับ (Support washer)	สแตนเลสสตีล (X6CrNiMoTi 17-12-2)	1.4571	316 Ti
12	ซีล (Seal)	แกรไฟต์	-	-
		PTFE	-	-
13	แผ่นกั้นระยะ (Spacer sleeve)	สแตนเลสสตีล (X6CrNiMoTi 17-12-2)	1.4571	316 Ti
14	แผ่นครอบ (Cover plate)	สแตนเลสสตีล (X8CrNiS 18-9)	1.4305	304
		สแตนเลสสตีล (X5CrNiS 18-10)	1.4301	304
15	ซีล Turcon-Variscal-M2	PTFE / สปริงโลหะ	-	-
16	ซีลแกรไฟต์ (Graphite seal)	แกรไฟต์	-	-
17	สลักหัวหกเหลี่ยม (Hex bolt)	สแตนเลสสตีล (A4-70)	-	B 8 M
18	ซีล (Seal)	แกรไฟต์	-	-
		PTFE	-	-
19	สลักรีม/ตัวหยุดการบิด (Taper pin/distortion stop)	สแตนเลสสตีล (X5CrNiCuNb 16-4)	1.4542	630
		สแตนเลสสตีล (X4CrNiMo 16-5-1)	1.4418	431
20	สลักหัวหกเหลี่ยม (Hex bolt)	สแตนเลสสตีล (A4-70)	-	B 8 M
21	แหวนรอง (Washer)	สแตนเลสสตีล (A4)	-	-
		สแตนเลสสตีล (X6CrNiMoTi 17-12-2)	1.4571	316 Ti
22	สลักเกลียว (Threaded pin)	สแตนเลสสตีล (A4-70)	-	B 8 M
23	น็อตหกเหลี่ยม (Hex nut)	สแตนเลสสตีล (A4-70)	-	B 8 M

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

Nominal Diameter	DN 80 - DN 400	ขนาดเส้นผ่านศูนย์กลางที่กำหนด: DN 80 - DN 400
Face-to-Face	EN 558 Table 25	ความยาววาล์วตามมาตรฐาน: EN 558 ตารางที่ 25
Design	Lug type (optional: through holes)	รูปแบบการติดตั้ง: แบบ Lug (มีตัวเลือกแบบเจาะทะลุ)
Body Material	1.0619 (WCB); 1.4408 (CF8M)	วัสดุตัวเรือน: 1.0619 (WCB เหล็กหล่อ), 1.4408 (CF8M สแตนเลส)
Temperature Range	-60°C ถึง +230°C (R-PTFE ที่นั่ง) -60°C ถึง +600°C (Inconel ที่นั่ง)	ช่วงอุณหภูมิ: -60°C ถึง +230°C (สำหรับ R-PTFE) -60°C ถึง +600°C (สำหรับ Inconel)
Nominal Pressure	สูงสุด 40 bar	ความดันใช้งานสูงสุด: 40 บาร์
Leakage Rate	- R-PTFE: EN 12266, Leakage rate A - Inconel: EN 12266, Leakage rate B	อัตราการรั่ว: ที่นั่ง R-PTFE: ระดับ A ที่นั่ง Inconel: ระดับ B
Flange Drilling	EN 1092 PN 10/16/25/40	รูเจาะหน้าแปลน: ตามมาตรฐาน EN 1092 PN 10/16/25/40
Marking	EN 19	การทำเครื่องหมาย: ตามมาตรฐาน EN 19
Additional Standards	PAS 1085, TA-Luft	มาตรฐานเพิ่มเติม: PAS 1085, TA-Luft (มาตรฐานควบคุมการปล่อยสารระเหย)
