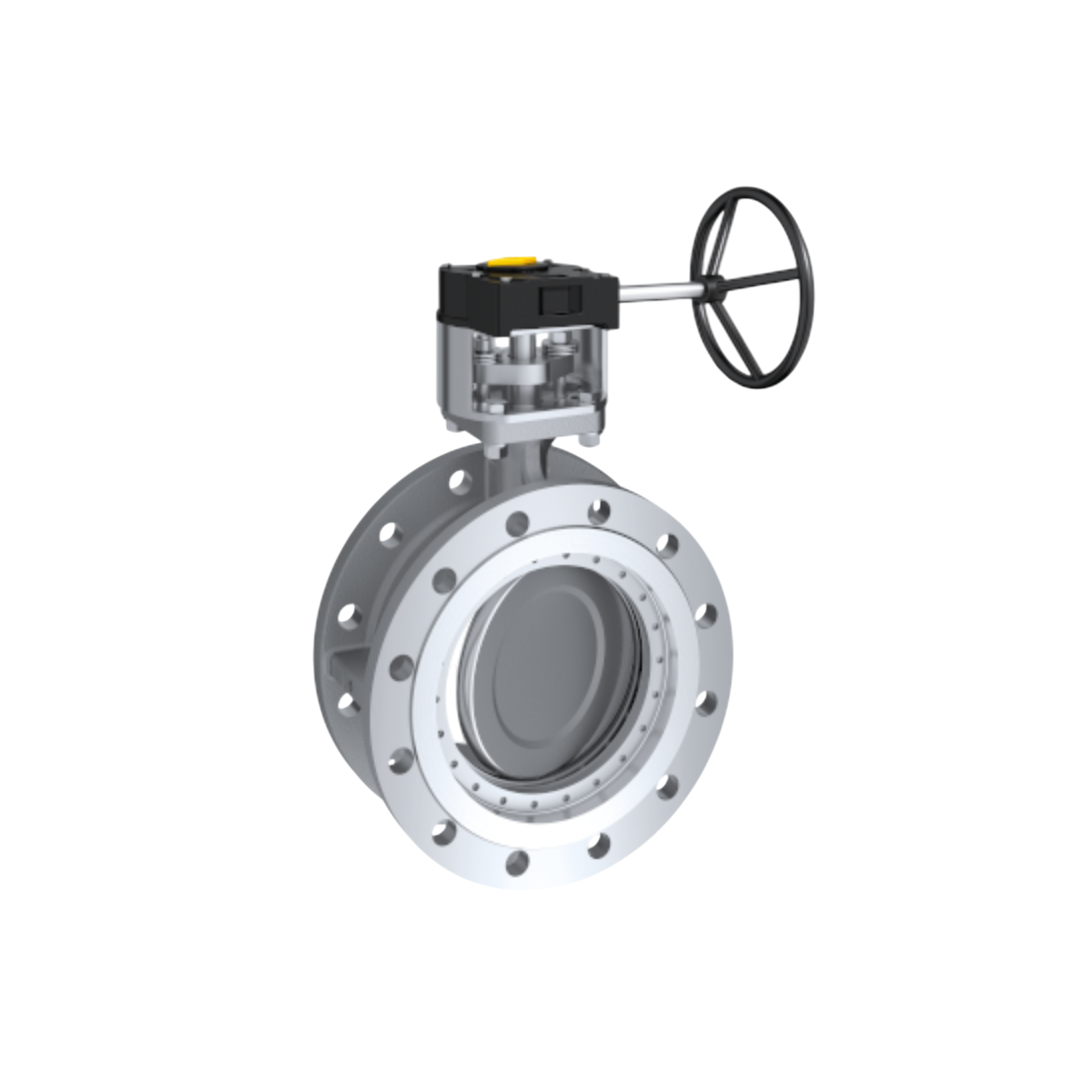

รายละเอียด EBRO Butterfly Valve Double-Flanged HP112 GP240GH Carbon Steel 200 DN 8 นิ้ว PN25 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ขนาดเส้นผ่านศูนย์กลาง (DN): ตั้งแต่ DN 80 ถึง DN 600
- แรงดันใช้งานสูงสุด:
- ≤ DN 150: 40 บาร์
- DN 150: 25 บาร์
- ช่วงอุณหภูมิการทำงาน: –60°C ถึง +300°C (ขึ้นอยู่กับวัสดุซีลและสภาพแวดล้อม)
- วัสดุซีลที่มีให้เลือก:
- R-PTFE (สำหรับการซีลที่แน่นหนา)
- Inconel (สำหรับสภาวะที่มีอุณหภูมิและแรงดันสูง)
- Fire Safe (สำหรับการป้องกันไฟ)
- มาตรฐานการทดสอบการรั่วซึม:
- EN 12266 (Leakage Rate A สำหรับ R-PTFE, Leakage Rate B สำหรับ Inconel)
- ISO 5208, Category 3
- โครงสร้าง: Double-Flanged พร้อมการออกแบบ Double-Eccentric เพื่อการซีลที่เชื่อถือได้แม้ในสภาวะที่มีแรงดันและอุณหภูมิสูง
- การบำรุงรักษา: ไม่ต้องการการบำรุงรักษาเป็นประจำ (Maintenance-free)
การติดตั้ง
- การติดตั้ง: สามารถติดตั้งระหว่างหน้าแปลนในระบบท่อหรือเชื่อมต่อด้วยการเชื่อมทั้งสองด้าน
- ตำแหน่งที่แนะนำ: ควรติดตั้งในตำแหน่งที่แกนวาล์วอยู่ในแนวนอนเพื่อประสิทธิภาพสูงสุด
- การบำรุงรักษา: ออกแบบมาให้ไม่ต้องการการบำรุงรักษาเป็นประจำ และมีอายุการใช้งานยาวนานแม้ในสภาวะที่มีการเปิด-ปิดบ่อยครั้ง
- การซีลเพลา: มีระบบซีลที่เชื่อถือได้เพื่อป้องกันการรั่วซึม
- การออกแบบเพลา: เพลาคู่แบบแบนตามมาตรฐาน EN พร้อมแบริ่งสามจุด
- วัสดุ: เพลาและดิสก์ทำจากวัสดุคุณภาพสูง เช่น สแตนเลสสตีลและ Inconel
- การรับรอง: ได้รับการรับรองตามมาตรฐาน TA-Luft/VDI 2440 และวัสดุเป็นไปตามข้อกำหนดของ FDA EG 1935/2004
การใช้งานทั่วไป
- วาล์วรุ่น HP 112 เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่ต้องการความทนทานต่อแรงดันและอุณหภูมิสูง เช่น:
- อุตสาหกรรมเคมีและปิโตรเคมี
- ระบบน้ำร้อนและไอน้ำ
- ระบบทำความร้อนในเขตเมือง (District Heating)
- ระบบสูญญากาศ
- อุตสาหกรรมต่อเรือ
- เทคโนโลยีกระบวนการก๊าซ
- อุตสาหกรรมอาหารและเครื่องดื่ม
- การบริการที่ต้องการความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| Pos. | Description | Material | Material-No. | ASTM |
| 1 | Body | Carbon Steel GP240GH | 1.0619 | WCB |
| Stainless Steel G-X5CrNiMo19-11-2 | 1.4408 | CF8M | ||
| Duplex GX2CrNiMoN26-7-4 | 1.4469 | |||
| Disc | Disc | Stainless Steel G-X5CrNiMo19-11-2 | 1.4408 | CF8M |
| Duplex GX2CrNiMoN26-7-4 | 1.4469 | |||
| Clamping ring | Clamping ring | Steel S235JR+N | 1.0038+N | |
| Stainless Steel X2CrNiMo17-12-2 | 1.4404 | 316 L | ||
| Stainless Steel X6CrNiMoTi17-12-2 | 1.4571 | 316 Ti | ||
| 4 | Shaft | Stainless Steel (< 300°C) | X4CrNiMo16-5-1 | 1.4418 |
| 5 | Seat ring | R-PTFE (PTFE-Compound) | ||
| Inconel 625 | ||||
| 6 | Shaft bearing | Stainless Steel + PTFE | 1.4401/PTFE | 316 PTFE |
| Stainless Steel (ni-pld) | 1.4571 | 316 Ti | ||
| 7 | Gland flange | Stainless steel G-X5CrNiMo19-11-2 | 1.4408 | CF8M |
| 8 | Thrust collar | Stainless Steel | 1.4401 | 304 |
| Stainless Steel | 1.4404 | 304 | ||
| Stainless Steel | 1.4571 | 316 Ti | ||
| 9 | Bearing ring | Stainless steel (chr-pld) | 1.4571 | |
| Stainless steel | 1.4462 | |||
| 10 | Support washer | Stainless steel | 1.4571 | 316 Ti |
| 11 | Taper pin | Stainless steel | 1.4418 | |
| 12 | Shaft seal | Graphite or PTFE | ||
| 13 | Hex. socket screw | Stainless steel A4-70 | B 8 M | |
| X1NiCrMoCuN25-20-7 | 1.4529 | |||
| 14 | Threaded pin | Stainless steel A4-70 | B 8 M | |
| 15 | Hex-nut | Stainless steel A4-70 | B 8 M | |
| 16 | Spacer sleeve | Stainless steel | 1.4571 | 316 Ti |
| 17 | Graphite seal | Graphite | ||
| 18 | Belleville washer | 50CrV4 | 1.4310 | |
| 19 | Plug screw | Stainless steel A2-50 | B 8 M | |
| Machining steel | 1.0718 ni-pld | A29 | ||
| 20/21 | Seal | Graphite / Copper PTFE / Steel | ||
| 22 | Cover plate | Stainless steel | 1.4401 | 304 |
| Stainless steel | 1.4408 | CF8M | ||
| 23 | Hex-socket screw | Stainless steel A4-70 | B 8 M | |
| 24 | Support ring | Stainless steel | 1.4571 | 316 Ti |
| 25 | Bracket | Steel S235JR+N | 1.0038+N | |
| 26 | Hex. bolt | Steel (galvanized) | ||
| Stainless steel A2-70 | B 8 | |||
| 27 | Washer | Steel (galvanized) | ||
| Stainless steel A4 | 8 | |||
| 28 | Hex. nut | Steel (galvanized) | ||
| Stainless steel A2-70 | 8 | |||
| 29 | Snap ring | Inconel X750 | 1.4310 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter) | DN 80 - DN 600 |
| ระยะหน้าประกบ (Face-to-Face) | EN 558 Series 13 อื่น ๆ ตามคำขอ |
| มาตรฐานการต่อหน้าแปลน (Flange Accommodation) | EN 1092 PN 10/16/25/40 ASME Class 150 AS 4087 PN 16/21 |
| พื้นผิวหน้าแปลน (Flange Surface Design) | EN 1092 Form A/B ASME RF, FF |
| การมาร์คชิ้นส่วน (Marking) | EN 19 |
| การทดสอบการรั่วซึม (Tightness Check) | - ที่นั่ง R-PTFE: EN 12266 (Leakage rate A) - ที่นั่ง Inconel: EN 12266 (Leakage rate B) ISO 5208, Category 3 |
| ช่วงอุณหภูมิใช้งาน (Temperature Range) | -60°C ถึง +300°C |
| แรงดันใช้งาน (Operating Pressure) | ≤ DN150: สูงสุด 40 bar > DN150: สูงสุด 25 bar |
| แรงดันสุญญากาศ (Vacuum Capability) | สูงสุดถึง 1 mbar absolute |
ขนาดตัวสินค้า
| DN [mm] | 200 |
| Size [in] | 8 |
| Pressure Rating | PN25 |
| A | 225.0 |
| B | 189.0 |
| C | 414.0 |
| ØDa | 343.0 |
| E | 152.0 |
| F | 98.0 |
| Fl/A | F10/F12 |
| Fl/G | F12 |
| cG | 17 |
| H1 | 18.0 |
| Weight [kg] | 48.6 / 68.7 |
เอกสารข้อมูล
เอกสารข้อมูล
ทำไมต้องเลือก Butterfly Valve
อ่านบทความ
Q&A คำถามที่พบบ่อย EBRO Butterfly Valve
อ่านบทความ
