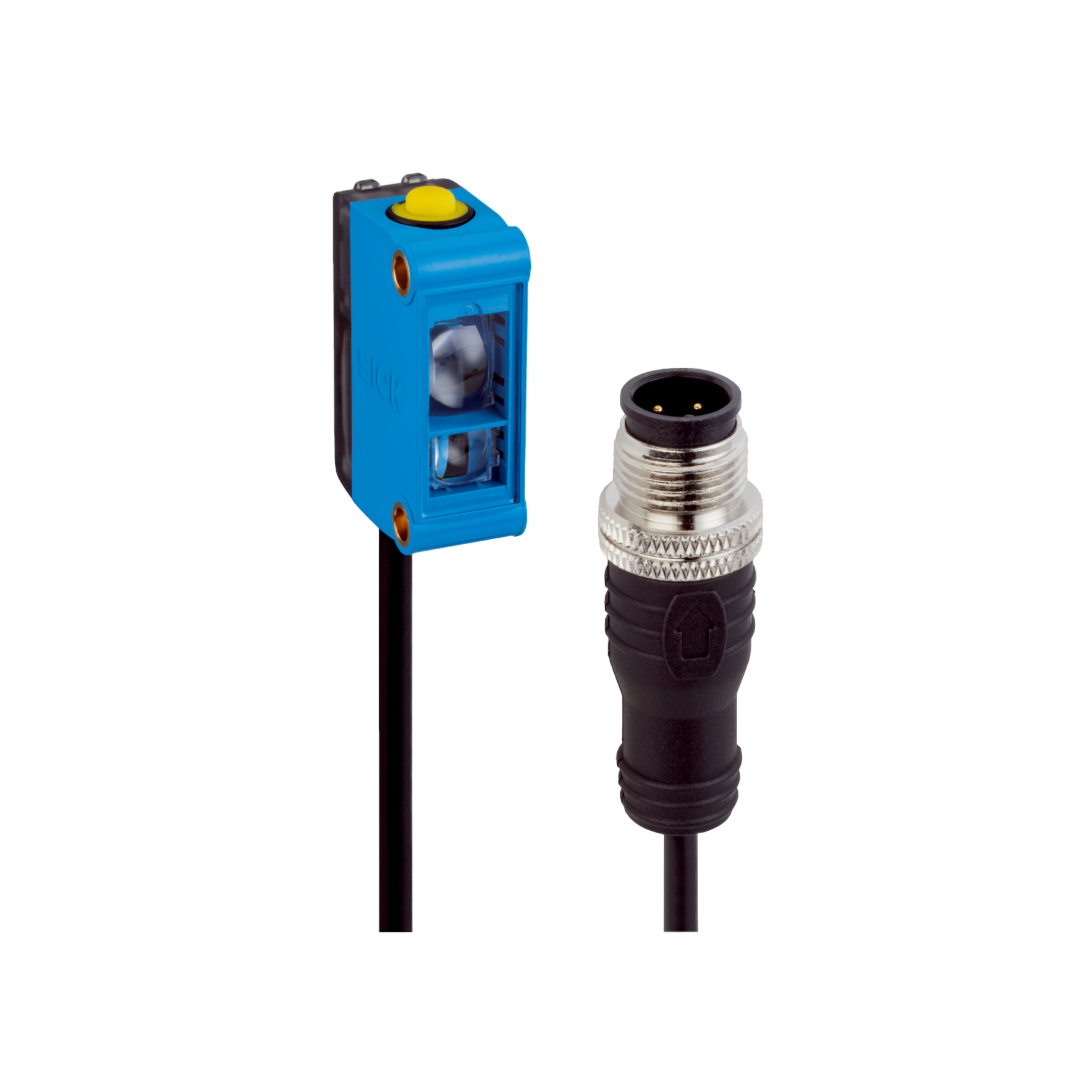

Detection Sensors SICK รุ่น Color Sensors CSM-WP111C2P_1122731 เซ็นเซอร์สี
Detection Sensors SICK รุ่น Color Sensors CSM-WP111C2P_1122731 เซ็นเซอร์สี
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด Detection Sensors SICK รุ่น Color Sensors CSM-WP111C2P_1122731 เซ็นเซอร์สี
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Color Sensors
SICK เป็นผู้ผลิตเซ็นเซอร์ตรวจจับสีที่มีความแม่นยำสูงและหลากหลายรุ่น เพื่อตอบสนองความต้องการในงานอุตสาหกรรมต่าง ๆ เซ็นเซอร์เหล่านี้ทำงานโดยการส่องแสง (LED สีแดง, เขียว, และน้ำเงิน) ไปยังวัตถุที่ต้องการตรวจสอบ คำนวณค่าความเข้มของสีจากแสงที่สะท้อนกลับมา และเปรียบเทียบกับค่าสีที่ได้เรียนรู้ไว้ก่อนหน้า หากค่าที่วัดได้อยู่ในช่วงที่กำหนด จะมีการส่งสัญญาณเอาต์พุตออกมา
CSM
เล็ก กะทัดรัด ใช้งานง่าย และชาญฉลาด เซ็นเซอร์ตรวจจับสีรุ่น CSM ที่มาในโครงสร้างขนาดเล็ก ให้การตรวจจับสีที่แม่นยำ และรองรับการเชื่อมต่อ IO-Link เหมาะอย่างยิ่งสำหรับงานที่ต้องการตรวจจับสีของวัตถุอย่างแม่นยำในพื้นที่จำกัด เซ็นเซอร์ CSM ทำงานโดยตรวจจับและติดตามวัตถุโดยอ้างอิงจากสีของวัตถุ สามารถตั้งค่าได้ง่ายผ่าน โหมดสอนค่าแบบคงที่ (Static Teach-in) หรือแบบไดนามิก (Dynamic Teach-in) โดยสามารถตั้งค่าได้โดยตรงที่ตัวเซ็นเซอร์ผ่านปุ่ม Teach-in หรือผ่าน IO-Link ซึ่งให้ความสามารถในการวิเคราะห์ข้อมูลและแสดงผล รวมถึงการตั้งค่าเซ็นเซอร์อย่างสะดวก ด้วยระยะตรวจจับ 12.5 มม. และสูงสุด 15 มม. ในรุ่นขยาย เซ็นเซอร์ CSM สามารถใช้งานได้หลากหลายในงานอุตสาหกรรมโดยไม่มีปัญหาในการติดตั้ง
หลักการทำงาน:
เซ็นเซอร์ตรวจจับสี SICK จะฉายแสงไปยังวัตถุ แล้ววัดแสงที่สะท้อนกลับมา จากนั้นจะวิเคราะห์ความยาวคลื่นของแสงที่สะท้อนกลับมา เพื่อระบุสีของวัตถุ
การใช้งาน
- การควบคุมคุณภาพสีในงานพิมพ์
- การตรวจสอบสีของบรรจุภัณฑ์
- การคัดแยกสีของผลิตภัณฑ์
- การตรวจสอบสีของชิ้นส่วนอิเล็กทรอนิกส์
- การควบคุมสีในกระบวนการผลิตสิ่งทอ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Supply voltage | 12 V DC ... 24 V DC 1) |
| Ripple | < 5 Vpp 2) |
| Current consumption | < 50 mA 3) |
| Switching frequency | 1.7 kHz 4) |
| Response time | 300 µs 5) |
| Jitter | 150 µs |
| Switching output | PNP |
| Switching output (voltage) | PNP: HIGH = UV ≤ 2 V / LOW approx. 0 V |
| Switching mode | Light/dark switching |
| Output (channel) | 1 color |
| Output current Imax. | < 100 mA 6) |
| Input, teach-in (ET) | PNP: Teach: U = 10 V ... < VS, Run: U < 2 V or open |
| Connection type | Cable with M12 male connector, 4-pin, 0.2 m |
| Cable diameter | Ø 3.4 mm |
| Protection class | III |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP67 |
| Weight | Approx. 25 g |
| Housing material | Plastic, ABS |
| Optics material | Plastic, PMMA |
ข้อมูลสภาพแวดล้อม
| Ambient operating temperature | –10 °C ... +55 °C |
| Ambient temperature, storage | –20 °C ... +75 °C |
| Shock load | According to IEC 60068 |
| UL File No. | NRKH.E348498 & NRKH7.E348498 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
- For length of cable (L), see technical data
- ① Center of optical axis, sender
- ② Center of optical axis, receiver
- ③ Mounting holes M3
- ④ display and adjustment elements
