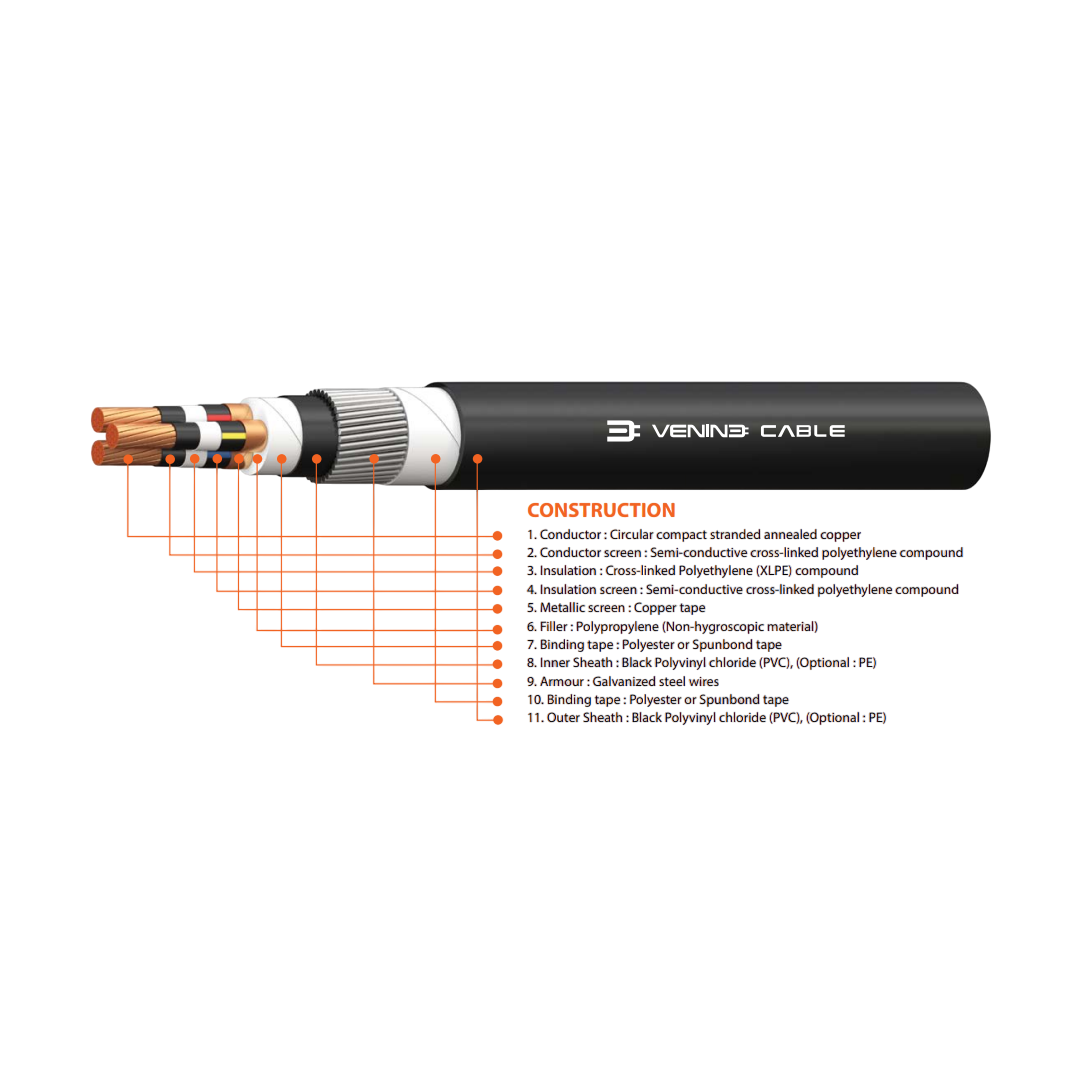

สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-SWA พื้นที่หน้าตัด 150 จำนวนแกน 3 จำนวนเส้นลวด 18

Name: สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-SWA พื้นที่หน้าตัด 150 จำนวนแกน 3 จำนวนเส้นลวด 18
Brand: VENINE
SKU: 8.7/15(17.5) kV CV-SWA พื้นที่หน้าตัด 150 จำนวนแกน 3 จำนวนเส้นลวด 18
Price: 24895.47 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

24,895.47 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 8.7/15(17.5) kV CV-SWA พื้นที่หน้าตัด 150 จำนวนแกน 3 จำนวนเส้นลวด 18

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

แรงดันใช้งาน (Voltage Rating): 8.7/15 kV
แรงดันใช้งาน (Voltage Rating): รองรับแรงดันทดสอบสูงสุด 17.5 kV ตามมาตรฐาน IEC 60502-2
ตัวนำ (Conductor): ตัวนำทองแดงตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ตัวนำ (Conductor): ให้ความยืดหยุ่นสูงและประสิทธิภาพในการนำไฟฟ้าที่ดีเยี่ยม
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนสูงถึง 90°C ในการใช้งานปกติ และทนความร้อนสูงสุด 250°C ในกรณีลัดวงจร
ฉนวน (Insulation): ฉนวนคุณภาพสูงลดการสูญเสียพลังงานและป้องกันการรั่วไหลของกระแสไฟฟ้า
ชั้นกั้นสนามไฟฟ้า (Semiconducting Screen): ชั้นรอบตัวนำและรอบฉนวนช่วยกระจายสนามไฟฟ้า ลดความเค้นไฟฟ้าในฉนวน
ชั้นโลหะ (Metallic Screen): เทปหรือสายทองแดงพันรอบฉนวนเพื่อการกราวด์และลดสัญญาณรบกวน
เกราะหุ้ม (Armour): เกราะลวดเหล็ก (SWA) เสริมความแข็งแรงและทนทานต่อแรงดึง แรงกดทับ และแรงกระแทกสูง
เกราะหุ้ม (Armour): เหมาะสำหรับงานติดตั้งในบริเวณที่มีความเสี่ยงต่อการเกิดความเสียหายทางกล เช่น การฝังใต้ดินบริเวณที่มีการขนส่งหรือพื้นที่ก่อสร้าง
เปลือกนอก (Outer Sheath): PE หรือ PVC ที่ทนทานต่อสารเคมี แสง UV และความชื้น

การติดตั้ง

เหมาะสำหรับการติดตั้งฝังใต้ดินโดยตรง หรือร้อยในท่อรางวางสาย
ควรปฏิบัติตามข้อกำหนดรัศมีดัดโค้งขั้นต่ำ 15 เท่าของเส้นผ่านศูนย์กลางสาย
การต่อเกราะลวดเหล็กต้องกระทำอย่างถูกต้องเพื่อความปลอดภัยและประสิทธิภาพของระบบกราวด์
ควรหลีกเลี่ยงการดึงสายเกินแรงดึงสูงสุดที่สายสามารถรับได้ในระหว่างการติดตั้ง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	150
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	18
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	4.5
ความหนาของเปลือกชั้นใน mm (Nominal)	1.7
เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.)	62.0
เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.)	3.15
ความหนาของเปลือกชั้นนอก mm (Nominal)	3.3
เส้นผ่านศูนย์กลางรวม mm (Approx.)	78
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	0.124
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	415
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	370
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	11,910
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	200

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV-SWA
ประเภทสาย	สายไฟฟ้าหุ้มฉนวน XLPE พร้อมเกราะลวดเหล็ก
แรงดันพิกัด (Rated Voltage)	8.7/15 (17.5) kV (Phase-to-earth / Phase-to-phase)
มาตรฐานอ้างอิง	IEC 60502-2
ตัวนำไฟฟ้า (Conductor)	ทองแดงตีเกลียว (Stranded Copper – Class 2 ตาม IEC 60228)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
หน้าจอโลหะ (Screen)	เทปหรือสายทองแดงพันรอบ
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
เกราะป้องกัน (Armour)	ลวดเหล็กกล้า (Steel Wire Armour – SWA)
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, น้ำมัน และสารเคมี
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
อุณหภูมิใช้งานต่อเนื่อง (Operating Temp.)	90°C
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
การติดตั้ง (Installation)	ฝังดินโดยตรง, ท่อร้อยสาย, ถาดสายไฟ, ภายในและภายนอกอาคาร
การใช้งานทั่วไป	โรงไฟฟ้า, โรงงานอุตสาหกรรม, โครงสร้างพื้นฐาน, งานโยธา, สถานีจ่ายไฟ
