สายไฟ VENINE รุ่น 6/10(12) kV CV พื้นที่หน้าตัด 35 จำนวนแกน 3 จำนวนเส้นลวด 6

Name: สายไฟ VENINE รุ่น 6/10(12) kV CV พื้นที่หน้าตัด 35 จำนวนแกน 3 จำนวนเส้นลวด 6
Brand: VENINE
SKU: 6/10(12) kV CV พื้นที่หน้าตัด 35 จำนวนแกน 3 จำนวนเส้นลวด 6
Price: 4897.22 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

VENINE

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

4,897.22 ฿

Sale Sold out

Quantity

รายละเอียด สายไฟ VENINE รุ่น 6/10(12) kV CV พื้นที่หน้าตัด 35 จำนวนแกน 3 จำนวนเส้นลวด 6

VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ

เปรียบเทียบราคา สายไฟ Electric Wire VENINE ( วีนายน์ ) ตัวอื่นๆ

คุณสมบัติ

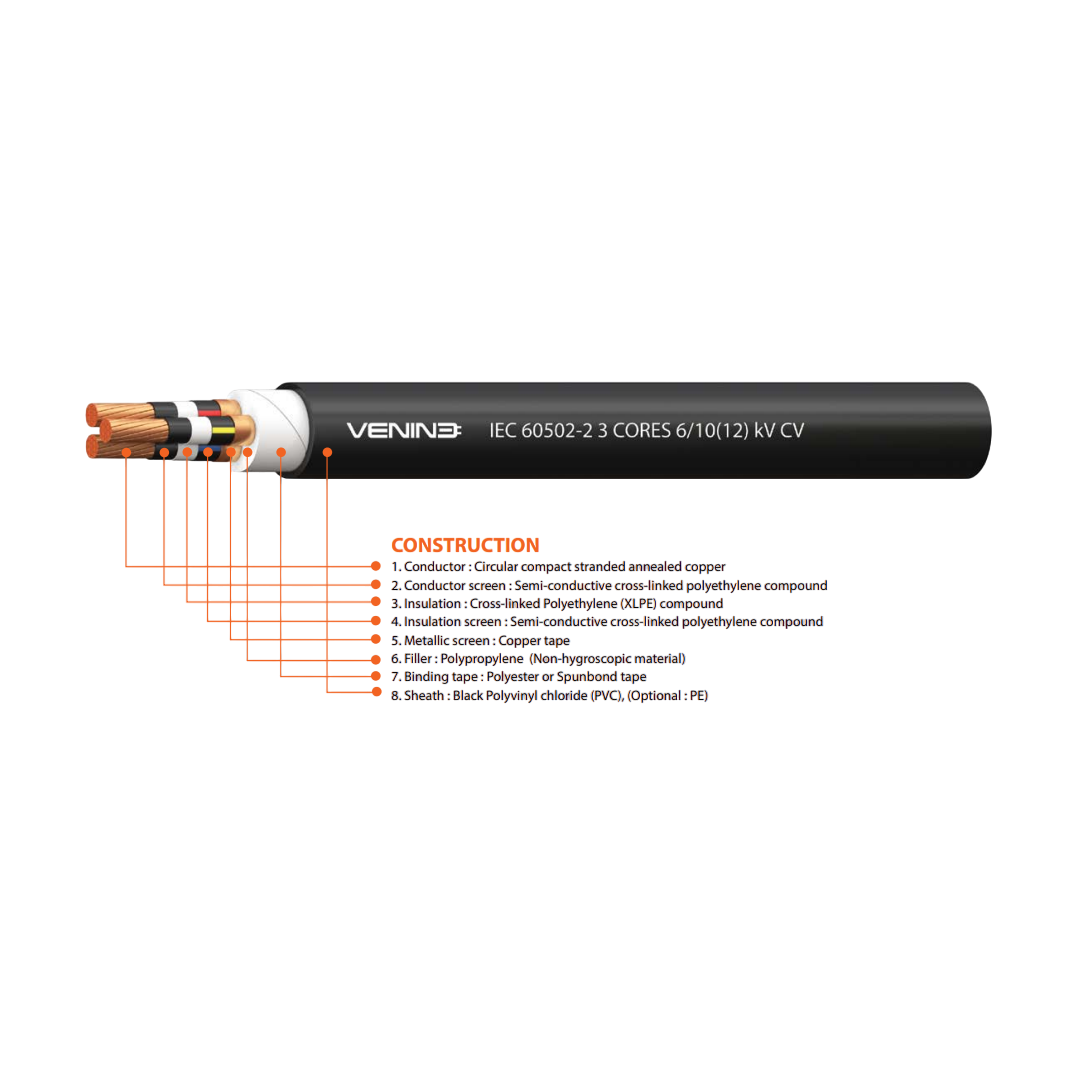

คุณสมบัติของสาย VENINE CV 6/10(12) kV

แรงดันใช้งาน (Voltage Rating): 6/10 kV (แรงดันปกติ/แรงดันสูงสุด)
แรงดันใช้งาน (Voltage Rating): รองรับแรงดันทดสอบ 12 kV ตามมาตรฐาน IEC 60502-2
ตัวนำ (Conductor): ทองแดงแบบตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
ชั้นกั้นสนามไฟฟ้า (Semiconductive Screen): ชั้นกั้นที่ตัวนำและรอบฉนวน เพื่อควบคุมการกระจายของสนามไฟฟ้า ลดความเค้นไฟฟ้าในฉนวน
ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนได้สูงถึง 90°C ในการใช้งานปกติ และ 250°C ในกรณีลัดวงจร
ชั้นหุ้มรวม (Lapped Semi-conductive and Metallic Screen): แถบอลูมิเนียมหรือทองแดงพันรอบเพื่อป้องกัน EMI/RFI และช่วยในระบบกราวด์
เปลือกนอก (Outer Sheath): พีวีซีสีดำ หรือ PE ตามความต้องการ ทนต่อแสงแดด (UV), ความชื้น, น้ำมัน และสารเคมีบางชนิด

การติดตั้ง

เดินสายภายในรางวางสาย (Cable Tray)
ติดตั้งในท่อใต้ดิน (Duct)
เดินบนรางหรือแนวอากาศที่มีการป้องกัน
ใช้ได้ทั้งในอาคาร (Indoor) และกลางแจ้ง (Outdoor)
ควรมีรัศมีโค้งไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางสายสำหรับสายเดี่ยว และ 12 เท่าสำหรับสายหลายแกน
ไม่ควรติดตั้งในพื้นที่ที่มีแรงกระแทกสูงหรือต้องสัมผัสกับของมีคม (ควรใช้รุ่นเสริมเกราะ เช่น CV-SWA แทน)
ตรวจสอบระบบกราวด์อย่างถูกต้องเพื่อความปลอดภัยและลด EMI

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²)	35
จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.))	6
ความหนาของฉนวน (Thickness of insulation) (mm (Nominal))	3.4
ความหนาของปลอกหุ้ม mm (Nominal)	2.3
เส้นผ่านศูนย์กลางรวม mm (Approx.)	43
เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm)	0.524
ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km)	2,490
กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A)	175
กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A)	175
น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km)	2,460
ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum)	500

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ชื่อสาย	VENINE CV
ประเภทสาย	สายไฟฟ้าแรงดันปานกลาง หุ้มฉนวน XLPE
แรงดันพิกัด (Rated Voltage)	6/10 (12) kV (Phase-to-earth / Phase-to-phase)
ความถี่ไฟฟ้า (Frequency)	50 Hz
ตัวนำไฟฟ้า (Conductor)	ทองแดงตีเกลียว (Stranded Copper Class 2 ตาม IEC 60228)
ฉนวน (Insulation)	XLPE (Cross-linked Polyethylene)
หน้าจอโลหะ (Metallic Screen)	เทปทองแดงหรือสายทองแดงพันรอบ (ตามมาตรฐาน IEC 60502-2)
ปลอกชั้นใน (Inner Sheath)	PVC หรือ PE
ปลอกชั้นนอก (Outer Sheath)	PVC สีดำ ทน UV, ความชื้น, น้ำมัน, สภาพแวดล้อมกลางแจ้ง
อุณหภูมิใช้งานต่อเนื่อง (Max Operating Temp.)	90°C
อุณหภูมิขณะลัดวงจร (Short Circuit Temp.)	250°C (ไม่เกิน 5 วินาที)
มาตรฐานที่ใช้	IEC 60502-2
จำนวนแกน (Core)	1 แกน หรือ 3 แกน
การติดตั้ง (Installation)	วางในท่อ, ฝังดิน, วางบนราง, ใช้ในที่เปียก/แห้ง/กลางแจ้ง
การใช้งาน (Application)	โรงงานอุตสาหกรรม, สถานีไฟฟ้าย่อย, อาคารสูง, โครงการโครงสร้างพื้นฐาน
