สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-SWA พื้นที่หน้าตัด 300 จำนวนแกน 3 จำนวนเส้นลวด 34
สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-SWA พื้นที่หน้าตัด 300 จำนวนแกน 3 จำนวนเส้นลวด 34
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด สายไฟ VENINE รุ่น 3.6/6(7.2) kV CV-SWA พื้นที่หน้าตัด 300 จำนวนแกน 3 จำนวนเส้นลวด 34
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ

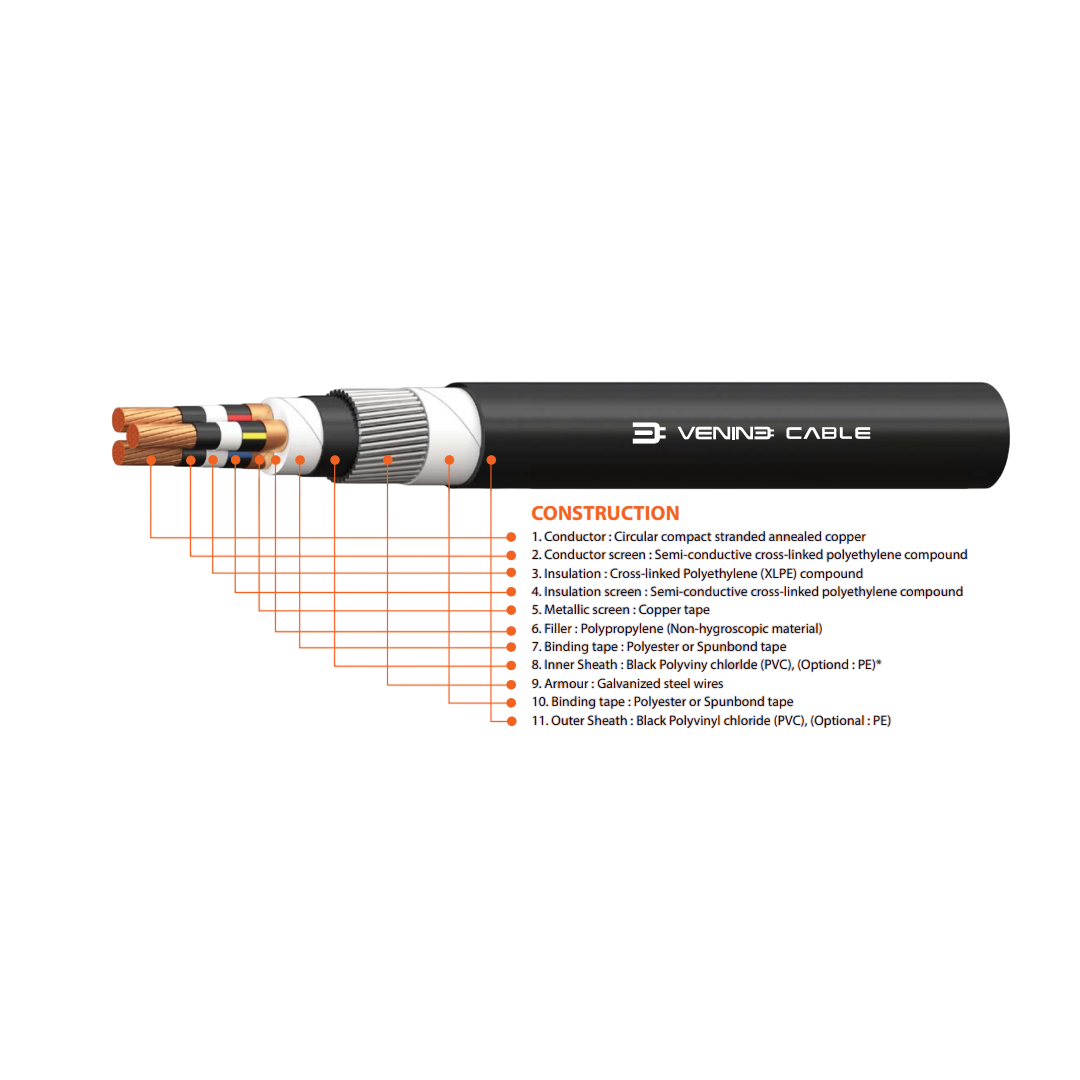

คุณสมบัติของสาย VENINE CV-SWA
- แรงดันใช้งาน (Voltage Rating): 3.6/6(7.2) kV – รองรับระบบไฟฟ้าแรงดันปานกลางตามมาตรฐาน IEC
- ตัวนำ (Conductor): ทองแดงแบบตีเกลียว (Stranded Copper) ตามมาตรฐาน IEC 60228 Class 2
- ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนได้สูงสุด 90°C ระยะสั้นสูงถึง 250°C ในกรณีลัดวงจร
- ชั้นกั้นเซมิคอนดักเตอร์ (Semiconductive Screen): มีทั้งที่ตัวนำและที่ฉนวนเพื่อควบคุมสนามไฟฟ้า ลดความเค้นทางไฟฟ้า
- เกราะลวดเหล็ก (Steel Wire Armour – SWA): ช่วยเพิ่มความแข็งแรง ป้องกันการถูกกระแทกและกดทับ เหมาะกับงานฝังดินโดยตรง
- เปลือกนอก (Outer Sheath): พีวีซี (PVC) สีดำ ทน UV, สารเคมี และความชื้น
การติดตั้ง
- ฝังดินโดยตรง (Direct Burial)
- ในรางวางสาย (Cable Trays / Cable Ladder)
- ในท่อร้อยสายใต้ดิน (Ducts)
- วางบน Rack หรือแนวเดินสายกลางแจ้ง
- ต้องเว้นระยะดัดโค้งตามเกณฑ์ (ทั่วไป ≥ 15 เท่าของเส้นผ่านศูนย์กลางสาย)
- ควรมีระบบ Grounding ที่เหมาะสม โดยเฉพาะเมื่อใช้งานในพื้นที่ที่มีความชื้นหรือดินเป็นสื่อนำไฟฟ้า
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²) | 300 |
| จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.)) | 34 |
| ความหนาของฉนวน (Thickness of insulation) (mm (Nominal)) | 2.8 |
| ความหนาของเปลือกชั้นใน mm (Nominal) | 1.8 |
| เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.) | 68.0 |
| เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.) | 3.15 |
| ความหนาของเปลือกชั้นนอก mm (Nominal) | 3.5 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm) | 85 |
| ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km) | 0.0601 |
| กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A) | 615 |
| กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A) | 535 |
| น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km) | 17030 |
| ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum) | 100 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | VENINE CV-AWA |
| ประเภทสาย | สายแรงดันปานกลาง หุ้มฉนวน XLPE พร้อมเกราะอลูมิเนียม |
| แรงดันพิกัด (Rated Voltage) | 3.6/6 (7.2) kV (Phase-to-earth / Phase-to-phase) |
| ความถี่ไฟฟ้า | 50 Hz |
| ตัวนำ (Conductor) | ทองแดงตีเกลียว (Stranded Copper, IEC 60228 Class 2) |
| ฉนวน (Insulation) | XLPE (Cross-linked Polyethylene) |
| ปลอกชั้นใน (Inner Sheath) | PVC หรือ PE |
| เกราะป้องกัน (Armour) | ลวดอลูมิเนียม (AWA – Aluminium Wire Armour) |
| ปลอกชั้นนอก (Outer Sheath) | PVC สีดำ ทน UV, ความชื้น, น้ำมัน และแรงดันภายนอก |
| อุณหภูมิใช้งานสูงสุด | 90°C (ปกติ) / 250°C (ลัดวงจรไม่เกิน 5 วินาที) |
| มาตรฐานอ้างอิง | IEC 60502-2 |
| จำนวนแกน (Core) | ส่วนใหญ่เป็น 3 แกน (3 Core) สำหรับระบบไฟ 3 เฟส |
| การติดตั้ง | ฝังดิน, ท่อ, ถาดสายไฟ, งานภายนอกอาคาร |
| การใช้งานทั่วไป | งานอุตสาหกรรม, โรงงาน, อาคารใหญ่, สถานีไฟฟ้าย่อย ฯลฯ |
