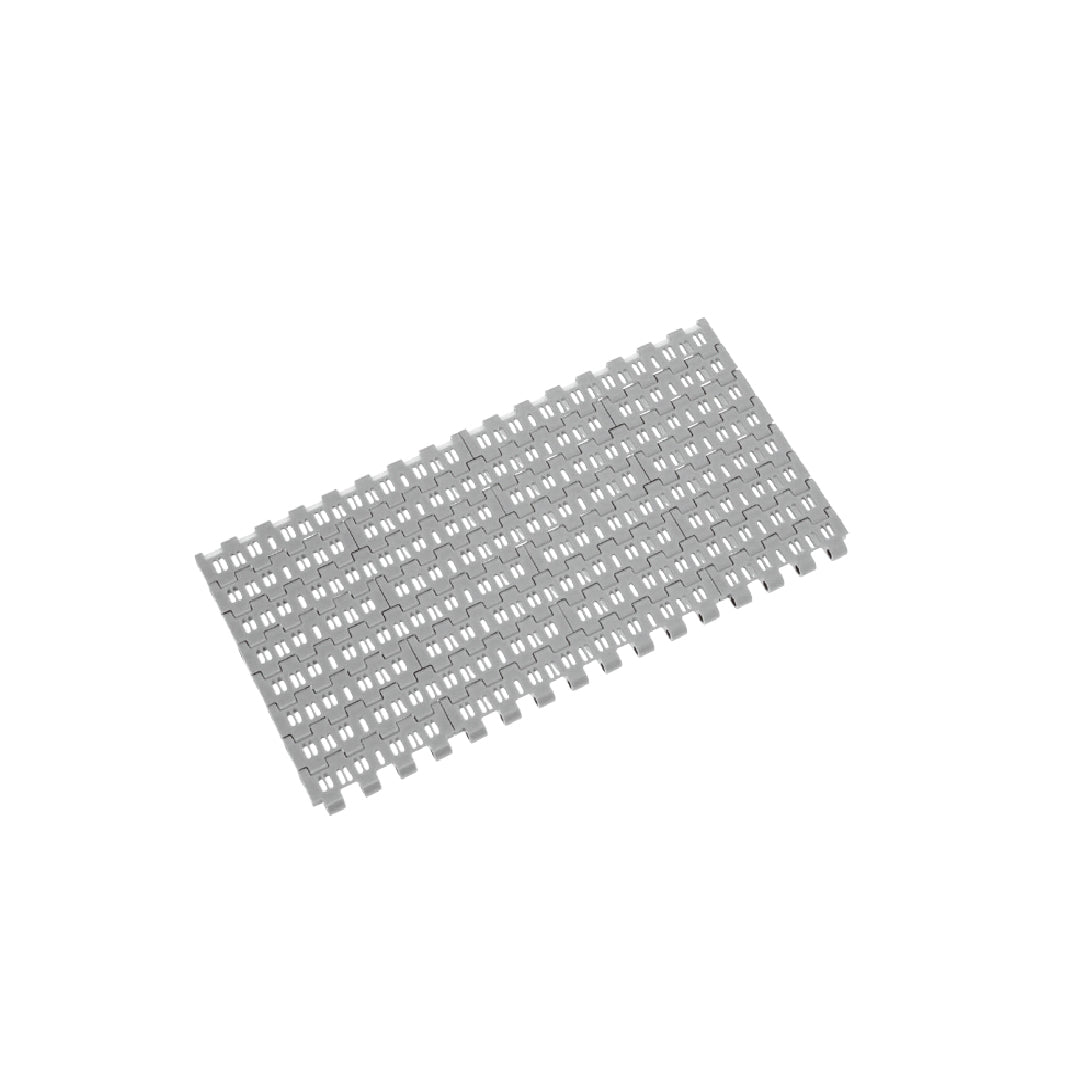

สายพานพลาสติก TSUBAKI Plastic Modular Chain BTO37 BTO6-11430-LFB

Name: สายพานพลาสติก TSUBAKI Plastic Modular Chain BTO37 BTO6-11430-LFB
Brand: TSUBAKI
SKU: BTO6-11430-LFB
Price: 8474.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

8,474.00 ฿

Sale Sold out

Quantity

รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain BTO37 BTO6-11430-LFB

สายพานพลาสติก TSUBAKI Plastic Modular Chain BTO37 BTO6-11430-LFB สายพานลำเลียงพลาสติก BT6 Series เป็น สายพานลำเลียง ประเภท Straight Running (แบบวิ่งตรง) รุ่น Wide Type ออกแบบมาเพื่อการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีความแข็งแรงและสามารถรองรับน้ำหนักได้ดี รายละเอียดสินค้าดังต่อไปนี้

เปรียบเทียบราคา สายพานพลาสติก Plastic Modular Chain ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก BT6 Series

การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
ระยะพิตช์ 19.05 มม. (19.05 mm pitch): มีระยะพิตช์ที่ 19.05 มม. เหมาะสำหรับการลำเลียงภาชนะขนาดเล็กและน้ำหนักเบา
พื้นผิวแบบมีรูพรุน (Perforated surface): พื้นผิวที่มีรูพรุนมีประสิทธิภาพในการระบายน้ำและน้ำมันหล่อลื่นส่วนเกิน
น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา

Standard Chain

Standard Chain
Material	Standard			Low friction/Wear resistant			Advanced low friction/wear resistant		Low friction
Material mark	-	B	BL	LFW	LFG	LFB	ALF	NILF	WR
Link color	Gray	Blue	Sky blue	White	Green	Brown	Light blue	Dark gray	Dark green
Max. allowable load kN/m {kgf/m}	12.8 {1300}
Chain mass kg/m²	6.56
Max. allowable speed m/min	With lube	50
Max. allowable speed m/min	No lube
Operating temperature range °C	-20 to (60) 80
Pin material	Special engineering plastic
Snap attachment material	Polyacetal
Snap attachment color	White
Available	△	△	△	△	△	○	○	△	△

High-Function Chain

High-Function Chain
Material	Low friction Wear resistant	High temperature	Electroconductive	Antibacterial/ Mold resistant	Electrostatic preventive	Middle friction	Ultraviolet resistant
Material mark	HG	HTW	E	MWS	SE	MF	UVR
Link color	Navy blue	White	Black	Cream	Gray	Yellow	Light gray
Max. allowable load kN/m {kgf/m}	12.8 {1300}	5.1 {520}	9.0 {910}	12.8 {1300}		9.47 {962}	12.8 {1300}
Chain mass kg/m²	6.56	4.40			6.56
Max. allowable speed m/min	With lube			50				50
Max. allowable speed m/min	No lube					50
Operating temperature range °C	-20 to (60)80	5 to 105		-20 to (60)80		-20 to 80	-20 to (60)80
Pin material	Special engineering plastic	Polypropylene			Special engineering plastic
Snap attachment material	Polyacetal	Special engineering plastic			Polyacetal
Snap attachment color	White	Beige			White
Available	△	○	△	△	△	△	△

หมายเหตุ

1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกใช้กับพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอ ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก ผลิตภัณฑ์นี้สามารถใช้งานได้ในสภาพเปียกที่อุณหภูมิ 60 ถึง 80°C หากเปลี่ยนวัสดุหมุดเป็นสแตนเลส ในกรณีนี้ ความยาวเริ่มต้นของโซ่จะเพิ่มขึ้นประมาณ 1% และมวลโดยประมาณของโซ่จะเท่ากับของซีรีส์ KV250 ของ BTC6
4. จำนวนลิงก์ต่อหน่วย: 54

Tsubaki Model Table

Chain width X	Chain type
Chain width X	Advanced low friction/Wear resistant ALF	Low friction/Wear resistant LFB
76.2	BTO6-762-ALF	BTO6-762-LFB
152.4	BTO6-1524-ALF	BTO6-1524-LFB
228.6	BTO6-2286-ALF	BTO6-2286-LFB
304.8	BTO6-3048-ALF	BTO6-3048-LFB
381.0	BTO6-3810-ALF	BTO6-3810-LFB
457.2	BTO6-4572-ALF	BTO6-4572-LFB
533.4	BTO6-5334-ALF	BTO6-5334-LFB
609.6	BTO6-6096-ALF	BTO6-6096-LFB
685.8	BTO6-6858-ALF	BTO6-6858-LFB
762.0	BTO6-7620-ALF	BTO6-7620-LFB
838.2	BTO6-8382-ALF	BTO6-8382-LFB
914.4	BTO6-9144-ALF	BTO6-9144-LFB
990.6	BTO6-9906-ALF	BTO6-9906-LFB
1066.8	BTO6-10668-ALF	BTO6-10668-LFB
1143.0	BTO6-11430-ALF	BTO6-11430-LFB

หมายเหตุ

1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 76.2 มม. ความกว้างที่กว้างกว่า 1,143 มม. มีให้เลือก ติดต่อตัวแทน Tsubaki เพื่อขอข้อมูลเพิ่มเติม
2. ความกว้างของโซ่ X คือความกว้างที่กำหนด และความกว้างจริงอยู่ที่ประมาณ +0.1% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิ 20°C
3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,143 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่มากกว่า 1,143 มม. สามารถใช้ได้ภายใต้ 80% ของความตึงสูงสุดของโซ่ในกรณีที่เปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีน

ข้อมูลจำเพราะ
