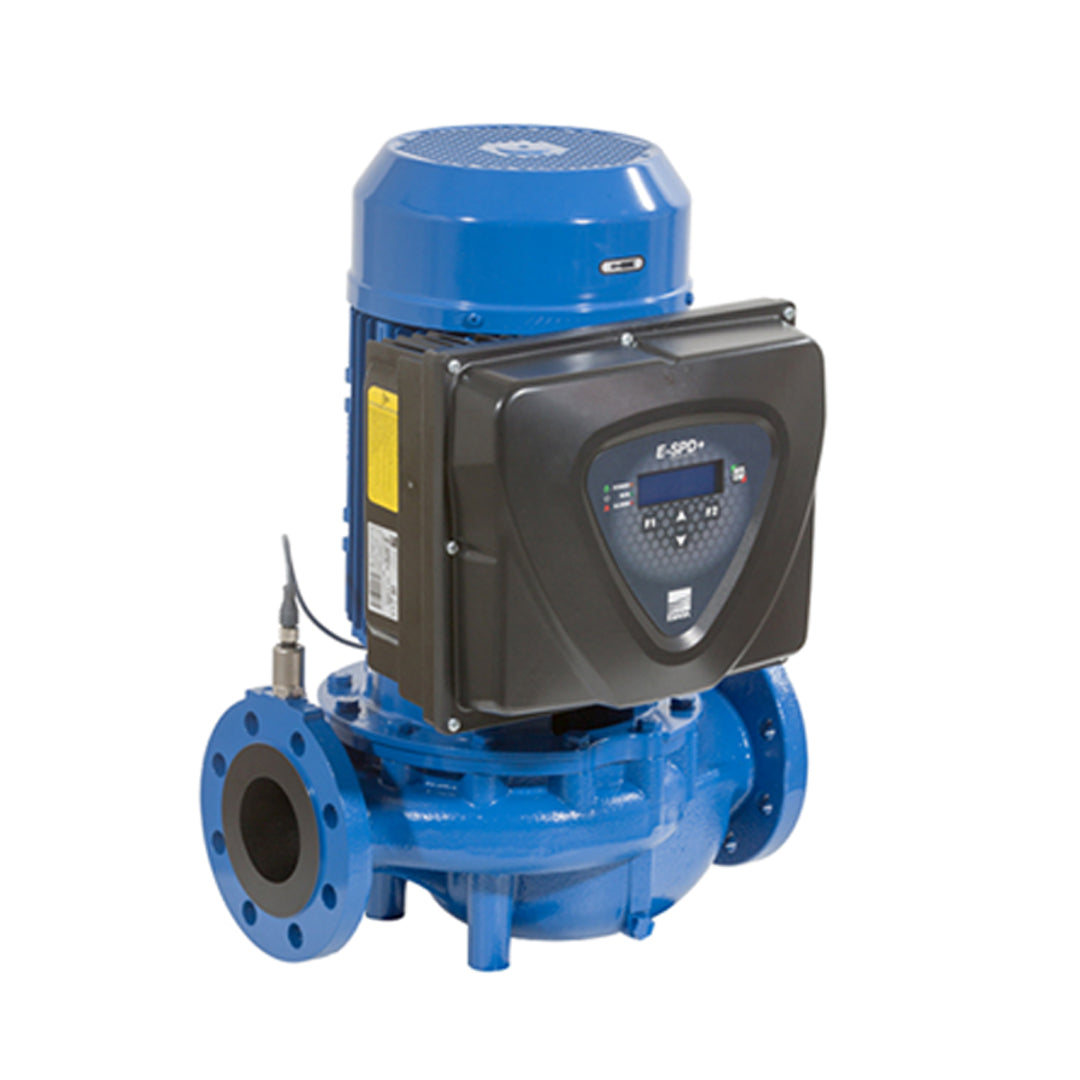

ปั๊มแนวตั้ง ชนิด Inline พร้อมอินเวอเตอร์ Vertical in-line Centrifugal Pumps With Inverter Ebara code 3E-K50-200/11 TT

ปั๊มน้ำหอยโข่งแบบอินไลน์ (In-line Centrifugal Pump) EBARA รุ่น 3E-K เป็นปั๊มที่มาพร้อมกับอุปกรณ์ควบคุมความเร็วรอบมอเตอร์ (VFD - Variable Frequency Drive) รุ่น E-SPD+ ติดตั้งมาบนตัวมอเตอร์ (On-board Inverter) ออกแบบมาเพื่อรักษาระดับแรงดันน้ำในระบบให้คงที่โดยอัตโนมัติ ช่วยประหยัดพลังงานและยืดอายุการใช้งาน เหมาะสำหรับงานระบบส่งน้ำในอาคาร งานอุตสาหกรรม และระบบหมุนเวียนน้ำที่ต้องการควบคุมแรงดัน

คุณสมบัติ

• ระบบอินเวอร์เตอร์ (Integrated Inverter): ควบคุมการทำงานของปั๊มโดยปรับความเร็วรอบตามความต้องการใช้น้ำจริง เพื่อรักษาแรงดันให้คงที่ (Constant Pressure)
• ประหยัดพลังงาน: ลดการใช้พลังงานไฟฟ้าเมื่อความต้องการใช้น้ำลดลง
• ระบบป้องกันครบครัน: มีฟังก์ชันป้องกันไฟตก/ไฟเกิน (Over/Under Voltage), กระแสเกิน (Overcurrent), น้ำแห้ง (Dry Run), และแรงดันเกินในระบบ
• โครงสร้างทนทาน: ออกแบบตามมาตรฐาน EN 733 (DIN 24255) บำรุงรักษาง่ายด้วยโครงสร้างแบบถอดชิ้นส่วนจากด้านหลัง (Back Pull-out)

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด, น้ำเกลือ (Brine), หรือของเหลวที่ไม่กัดกร่อนรุนแรง
• อุณหภูมิของเหลว: -10 °C ถึง +120 °C
• อุณหภูมิสภาพแวดล้อม: สูงสุด +40 °C
• แรงดันใช้งานสูงสุด: 10 bar (1 MPa) หรือ 16 bar (1.6 MPa) ขึ้นอยู่กับรุ่น
• วัสดุตัวเรือน (Casing): เหล็กหล่อ (Cast Iron EN-GJL-250)
• วัสดุใบพัด (Impeller): สแตนเลส AISI 304 (รุ่น 32-65) / สแตนเลส AISI 316L (รุ่น 80, 100)
• วัสดุเพลา (Shaft): สแตนเลส AISI 304 (รุ่น 32-65) / สแตนเลส AISI 316L (รุ่น 80, 100)
• ซีลกันรั่ว: Mechanical Seal (SiC/Carbon/EPDM หรือ SiC/SiC/EPDM แล้วแต่รุ่น)

Pump with Inverter	kW	DN	Dimensions [mm]								Weight [kg]
			A	B	C	H	H1	ØE	n° - ØF	n° - G1/4
3E-K50-200/11 TT	11	50	440	411	283	644	150	125	4 - Ø19	4	88
3E-K65-200/11 TT	11	65	475	411	263	654	160	145	4 - Ø19	2	88
3E-K80-160/11 TT	11	80	440	411	263	644	150	160	8 - Ø19	2	93
3E-K100-160/11 TT	11	100	550	411	263	684	175	180	8 - Ø19	2	106

ข้อมูลทางเทคนิค

• รุ่นอินเวอร์เตอร์: E-SPD+
• กำลังมอเตอร์: 2 Poles: 0.37 kW ถึง 11 kW
• กำลังมอเตอร์: 4 Poles: 0.37 kW ถึง 3 kW
• ระบบไฟฟ้า (Input): 1 เฟส 230V (สำหรับรุ่นไม่เกิน 2.2 kW)
• ระบบไฟฟ้า (Input): 3 เฟส 400V (สำหรับรุ่นไม่เกิน 11 kW)
• ความเร็วรอบ: ประมาณ 2900 รอบต่อนาที (2 Poles) หรือ 1450 รอบต่อนาที (4 Poles)
• มาตรฐานการป้องกัน: IP 55
• ระดับฉนวน: Class F
• ขนาดท่อ (Flange): DN 32 ถึง DN 100 (มาตรฐาน EN 1092-2)
