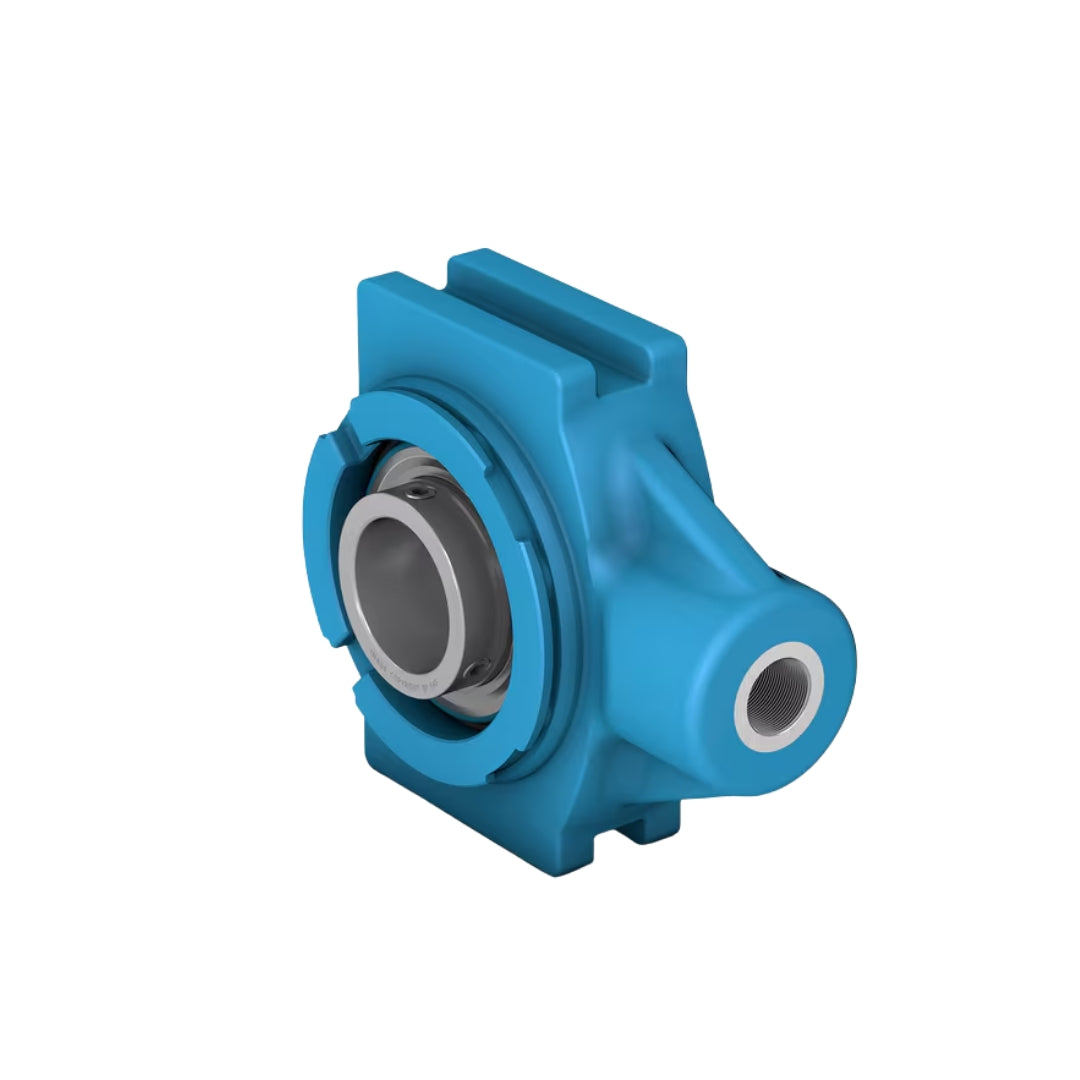

ตลับลูกปืน SKF WSTUC 50M-TPZM

ทำความเข้าใจตลับลูกปืน SKF WSTUC 50M-TPZM นวัตกรรมระบบตัวเรือนและตลับลูกปืนจาก SKF ที่เน้นความแข็งแกร่ง ทนทานต่อแรงกระแทก ช่วยยืดอายุการใช้งานเครื่องจักรในอุตสาหกรรม

คุณสมบัติ

• นวัตกรรมเสื้อดุมระบบเมตริก (Take-up Unit): ออกแบบให้การปรับตั้งความตึงของสายพานเมตริกแม่นยำมั่นคง
• เทคโนโลยีซีล TPZM พิเศษ: ป้องกันฝุ่นละออง อนุภาคขนาดเล็ก และสิ่งแปลกปลอมในอุตสาหกรรมหนักประสิทธิภาพสูง
• มาตรฐานการผลิตระดับโลก SKF: โครงสร้างแข็งแกร่งทนทาน รองรับแรงกดและแรงดึงในแนวเส้นตรงได้ดีเยี่ยม
• การยืดอายุการใช้งาน: ช่วยกักเก็บสารหล่อลื่นภายใน ลดการสึกหรอ และลดรอบการบำรุงรักษาเครื่องจักร

ข้อมูลจำเพาะ

• กลไกการล็อคแบบเยื้องศูนย์ (Eccentric Locking Collar / Set Screw): ออกแบบมาเพื่อให้ยึดติดกับเพลาขนาด 40 มม. ได้อย่างรวดเร็วและปลอดภัย ป้องกันการคลายตัวจากแรงสั่นสะเทือน (ขึ้นอยู่กับรุ่นย่อย)
• การชดเชยการเยื้องแนว (Misalignment Compensation): ระบบสายพานมักมีการบิดตัว โครงสร้างตลับลูกปืนของ SKF สามารถปรับองศาตัวเองภายในตัวเสื้อได้เล็กน้อย เพื่อลดแรงงัดที่กระทำต่อเม็ดลูกปืน
• ทนทานต่อรังสี UV และสภาพอากาศ: เหมาะสมอย่างยิ่งสำหรับสายพานลำเลียงวัสดุก่อสร้างหรือการเกษตรที่ต้องติดตั้งกลางแจ้ง ตัวเสื้อจะไม่กรอบแตกเมื่อโดนแสงแดดสะสม
• การป้องกันฝุ่นผงอุตสาหกรรมหนัก: ซีลที่ให้มาออกแบบมาให้ทนทานต่อการขัดสีจากฝุ่นหิน ทราย หรือฝุ่นแป้ง ไม่ให้ทำลายชิ้นส่วนภายใน

Dimensions
d	50 mm	Bore diameter
d1	≈ 62.51 mm	Shoulder diameter of inner ring
Dc	98 mm	Centring diameter
Ha	6 mm	Groove height for backseal
A	45 mm	Overall width
A1	16 mm	Width of piloting groove
A2	36 mm	Width of flange in which piloting grooves are provided
A5	77 mm	Standout of end cover
B	51.6 mm	Width of inner ring
B4	9 mm	Distance from locking device side face to thread centre
H	117 mm	Overall height
H1	101.8 mm	Distance between bottoms of piloting grooves
H2	46 mm	Height of attachment end
L	144 mm	Overall length
L1	90 mm	Distance from attachment end face to centre line of spherical seat diameter
L3	85 mm	Length of piloting groove
G	M20	Thread size attachment end
G1	26 mm	Thread length
s1	32.6 mm	Distance from locking device side face to raceway centre
Calculation data
Basic dynamic load rating	C	35.1 kN
Basic static load rating	C0	23.2 kN
Fatigue load limit	Pu	0.98 kN
Limiting speed		2 200 r/min
Limiting speed		2 200 r/min
		Limiting speed with shaft tolerance h6
Mounting information
Set screw	G2	M10x1
Hexagonal key size for set screw		5 mm
Recommended tightening torque for set screw		16.5 N·m

ข้อมูลทางเทคนิค

• นวัตกรรมเสื้อตลับลูกปืนแบบ Take-up (WSTUC): ออกแบบมาเพื่อให้สามารถปรับตั้งความตึงของสายพานลำเลียงได้อย่างแม่นยำและง่ายดาย
• ระบบล็อคเพลาขั้นสูง (TPZM): ยึดเพลา metric ขนาด 50 มิลลิเมตร ได้อย่างแน่นหนาไร้การลื่นไถลแม้รับแรงขับสูง
• วัสดุโพลิเมอร์วิศวกรรมผสมสแตนเลส: น้ำหนักเบา ทนทานต่อการขัดสีและสารเคมีในกระบวนการซักล้างอุตสาหกรรม
