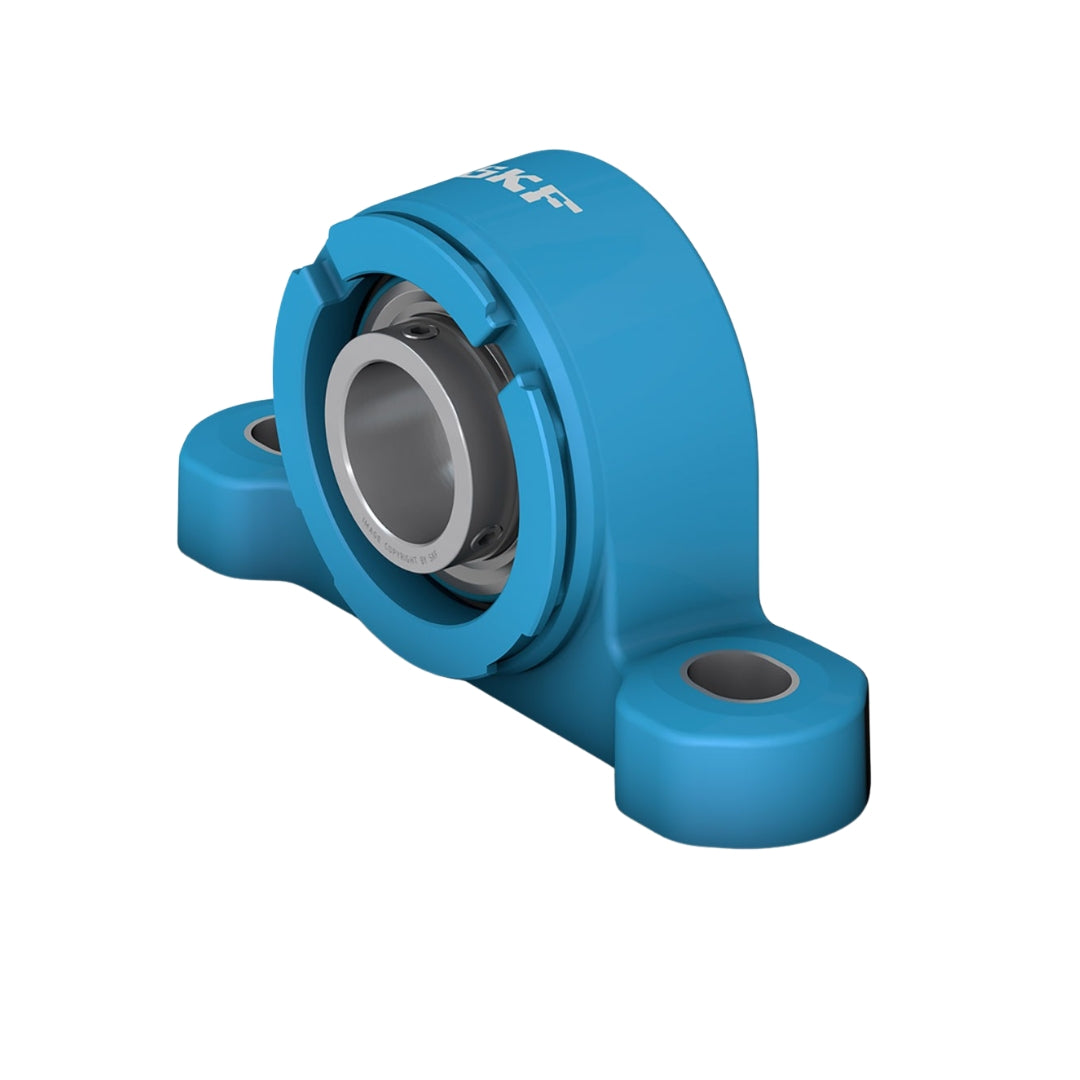

ตลับลูกปืน SKF P2BC 100-TPSS

ตลับลูกปืน SKF P2BC 100-TPSS: ทำไมตลับลูกปืนแบบ 2 สกรูรุ่นนี้ถึงตอบโจทย์งานวิศวกรรมสมัยใหม่? SKF นำเสนอความรู้ด้านวัสดุศาสตร์ผ่านตัวเรือน TPSS ที่ไม่มีรูพรุนระดับไมโคร ป้องกันสิ่งสกปรกฝังลึก โดดเด่นด้วยการออกแบบพื้นผิวสัมผัสแบบไร้ซอกมุม (Smooth surface geometry) ทำให้ล้างทำความสะอาดง่ายและแห้งเร็ว ลดความเสี่ยงในการสะสมของเชื้อโรค

คุณสมบัติ

• ดีไซน์อเนกประสงค์: ตอบโจทย์การใช้งานหลากหลายประเภทในโรงงานอุตสาหกรรมทั่วไปและอุตสาหกรรมการผลิต
• ซีล TPSS ป้องกันการปนเปื้อน: ช่วยยืดอายุการใช้งานโดยป้องกันฝุ่นและสิ่งสกปรกเข้าสู่พื้นที่ทำงาน
• วัสดุมาตรฐานสากล: ผ่านกระบวนการควบคุมคุณภาพที่เข้มงวดจาก SKF เพื่อความทนทานและเสถียรภาพ
• การทำงานราบรื่นเสียงต่ำ: ลดปัญหาการเกิดเสียงดังขณะเครื่องจักรหมุนด้วยความเร็วสูง

ข้อมูลจำเพาะ

• ที่สุดแห่งความทนทานในตระกูลตลับลูกปืนฐานหมอนมาตรฐาน: ผสานความแข็งแกร่งของตลับลูกปืนสแตนเลสเข้ากับตัวเรือนคอมโพสิตน้ำหนักเบาจาก SKF Food Line
• ระบบป้องกันการรั่วไหลของจารบีภายใน (Grease Retention): ซีลและแผ่นปัดขั้นสูงช่วยกักเก็บสารหล่อลื่นให้อยู่ภายในตลับลูกปืนตลอดอายุการใช้งาน ไม่รั่วซึมลงสู่ผลิตภัณฑ์อาหารด้านล่าง
• ความเสถียรภายใต้อุณหภูมิแวดล้อมที่หลากหลาย: รองรับการทำงานได้ดีเยี่ยมทั้งในห้องเย็นจัด (Cold Storage) และโซนความร้อนผ่านกระบวนการอบหรือพาสเจอร์ไรส์
• การออกแบบเชิงนิเวศวิทยา (Eco-friendly Design): วัสดุสามารถนำกลับมารีไซเคิลได้ทั้งหมดเมื่อหมดอายุการใช้งาน ลดขยะอุตสาหกรรมตามแนวทางเศรษฐกิจหมุนเวียน

หัวข้อ	สัญลักษณ์	ค่า/รายละเอียด
Dimensions
Bore diameter	d	25.4 mm
Shoulder diameter of inner ring	d1	≈ 33.74 mm
Centring diameter	Dc	62 mm
Groove height for backseal	Ha	6 mm
Base width	A	36 mm
Base width	A	36 mm
Top width	A1	36 mm
Width including end cover	A5	62.6 mm
Width of inner ring	B	34.1 mm
Distance from locking device side face to thread centre	B4	5 mm
Height of spherical seat centre	H	36.5 mm
Foot height	H1	17 mm
Overall height	H2	72.5 mm
Distance between attachment bolts	J	105 mm
Maximum distance between attachment bolts	J	max. 108 mm
Minimum distance between attachment bolts	J	min. 102 mm
Overall length	L	142 mm
Diameter of attachment bolt hole	N	11.5 mm
Length of attachment bolt hole	N1	14.3 mm
Distance from locking device side face to raceway centre	s1	19.8 mm
Calculation data
Basic dynamic load rating	C	11.9 kN
Basic static load rating	C0	7.8 kN
Fatigue load limit	Pu	0.335 kN
Limiting speed	-	4 300 r/min
Limiting speed with shaft tolerance h6	-	4 300 r/min
Mounting information
Set screw	G2	1/4-28 UNF
Hexagonal key size for set screw	-	3.175 mm
Recommended tightening torque for set screw	-	4 N·m
Recommended diameter for attachment bolts, mm	G	10 mm
Recommended diameter for attachment bolts, inch	G	0.375 in

ข้อมูลทางเทคนิค

• ทางเลือกมาตรฐานสำหรับระบบสายพานลำเลียงอาหาร ตลับลูกปืนตุ๊กตาฐานปกติที่ออกแบบมาเพื่อลดจุดอับในการสะสมของเศษอาหาร ทำความสะอาดง่าย และถูกสุขลักษณะตามหลักการออกแบบเครื่องจักรปลอดภัย
• ระบบซีลป้องกันสิ่งแปลกปลอมแบบ TPSS ปกป้องชิ้นส่วนภายในจากน้ำ ไอน้ำ และฝุ่นละอองขนาดเล็ก ช่วยคงประสิทธิภาพของสารหล่อลื่นภายในให้อยู่ได้ยาวนานตลอดอายุการใช้งาน
• ความต้านทานแรงดึงและแรงกระแทกเชิงกล ตัวเรือนคอมโพสิตมีความยืดหยุ่นตัวเล็กน้อย ช่วยซับแรงกระแทกเบื้องต้นในระบบขับเคลื่อน ป้องกันความเสียหายที่จะเกิดขึ้นกับตัวตลับลูกปืนหลัก
