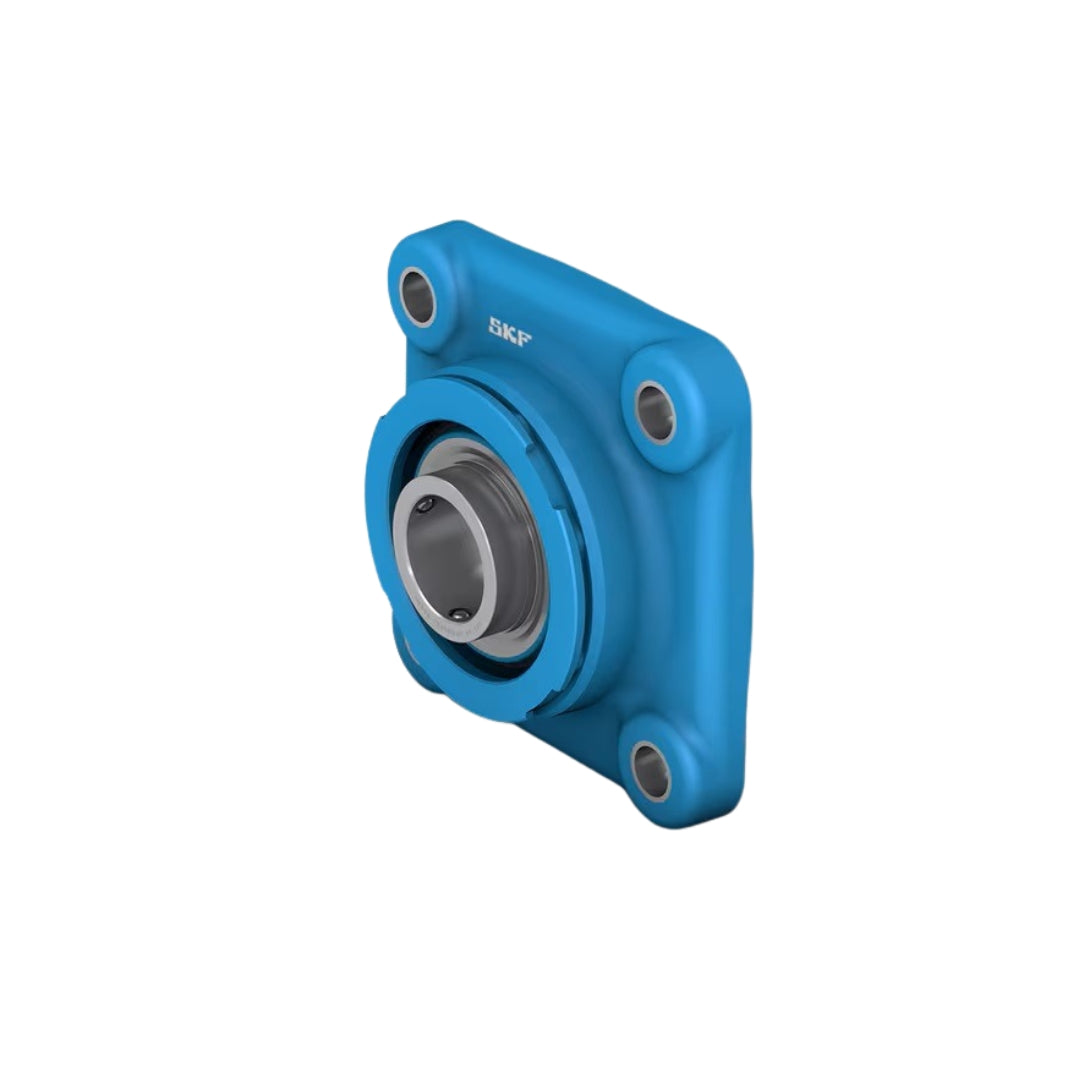

ตลับลูกปืน SKF F4BC 50M-TPZM

ทำความเข้าใจตลับลูกปืน SKF F4BC 50M-TPZM นวัตกรรมตลับลูกปืนหน้าแปลน 4 รูจาก SKF โดดเด่นด้านความแข็งแรงในการยึดเกาะและการรับน้ำหนักรอบทิศทาง

คุณสมบัติ

• เสื้อตลับลูกปืนหน้าแปลนรูปทรงสี่เหลี่ยม (F4BC) ขนาด 50 มม.: ให้การยึดตรึงกับโครงสร้างเครื่องจักรถึง 4 จุด กระจายความมั่นคงได้ทั่วทิศทาง เหมาะกับงานที่ต้องรับแรงบิดสูง
• นวัตกรรมซีล TPZM: ออกแบบมาเพื่อป้องกันความชื้นและฝุ่นละเอียดเป็นพิเศษ ช่วยรักษาเนื้อจาระบีภายในให้สะอาดและพร้อมปฏิบัติงานได้ตลอดเวลา
• ประสิทธิภาพการรับโหลดแนวรัศมี: โครงสร้างเม็ดลูกปืนภายในได้รับการออกแบบให้รองรับน้ำหนักกดทับในแนวดิ่งและแนวขนานได้อย่างสมดุล ลดการเสียรูปใต้ภาวะแรงกดดันสูง

ข้อมูลจำเพาะ

• โครงสร้างหน้าแปลนสี่เหลี่ยม (Square Flanged) 4 รูยึด: มอบเสถียรภาพและความมั่นคงสูงสุดในการยึดติดกับโครงสร้างเครื่องจักรขนาดใหญ่ รองรับแรงบิดและแรงกระแทกได้รอบทิศทาง
• จุดเด่นแหวนวงในขยาย (Extended Inner Ring - TPZM): ออกแบบวงแหวนภายในให้ยาวขึ้น เพิ่มพื้นที่ผิวสัมผัสในการยึดเกาะเพลาขนาด 50 มิลลิเมตร ให้มั่นคงแน่นหนายิ่งขึ้น
• มาตรฐานความเชื่อมั่นแบรนด์ SKF: ผ่านกระบวนการผลิตที่ควบคุมคุณภาพอย่างเข้มงวด เพื่อให้มั่นใจว่าชิ้นส่วนเครื่องจักรกลทำงานได้อย่างราบรื่น ลดการหยุดชะงักของสายการผลิต
• ความเหมาะสมกับงานอุตสาหกรรมหนักในกลุ่มอาหาร: แม้จะเป็นวัสดุคอมโพสิตน้ำหนักเบา แต่โครงสร้างหน้าแปลน 4 รูช่วยกระจายแรงกดทับได้อย่างสมดุล ป้องกันการบิดตัวของโครงสร้าง

d	50 mm	Bore diameter
d1	≈ 62.51 mm	Outer diameter of inner ring
A	42 mm	Width of housing
A1	19 mm	Flange width
A5	74 mm	Standout of end cover
B	51.6 mm	Width of inner ring
B1	51.6 mm	Overall bearing width
B4	9 mm	Distance from locking device side face to thread centre
Db	102 mm	Top external diameter
Dc	98 mm	Diameter of housing centering recess
Ha	6 mm	Depth of housing centering recess
J	111 mm	Centre distance between bolt holes
L	153 mm	Overall length
N	17.5 mm	Diameter of attachment bolt hole
s1	32.6 mm	Distance from locking device side face to raceway centre
T	53.6 mm	Overall width
Calculation data
Basic dynamic load rating	C	35.1 kN
Basic static load rating	C0	23.2 kN
Fatigue load limit	Pu	0.98 kN
Limiting speed		2 200 r/min
		Limiting speed with shaft tolerance h6
Mounting information
Set screw	G2	M10x1
Hexagonal key size for set screw		5 mm
Recommended tightening torque for set screw		16.5 N·m
Recommended diameter for attachment bolts, mm	G	16 mm
Recommended diameter for attachment bolts, inch	G	0.625 in

ข้อมูลทางเทคนิค

• เสื้อตลับลูกปืนแบบหน้าแปลนสี่เหลี่ยม 4 รู (Square Flange): ออกแบบมาเพื่อการยึดเกาะที่มั่นคงแข็งแรงสูงสุด รองรับเพลาขนาด 50 มิลลิเมตรในงานอุตสาหกรรมหนัก
• เทคโนโลยีการกระจายน้ำหนัก 4 จุดยึด: ช่วยรับแรงกระแทกและแรงบิดจากทุกทิศทางได้อย่างสมดุล ลดความเครียดของโครงสร้างเครื่องจักร
• วัสดุตลับลูกปืนทนทานต่อการกัดกร่อน: เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูงและต้องทำความสะอาดบ่อยครั้ง
• มาตรฐานความปลอดภัย SKF Food Line: ป้องกันสนิมและการปนเปื้อนในกระบวนการผลิตอาหารและเครื่องดื่ม
